V3-4A-E2-5M-PUR - 212130

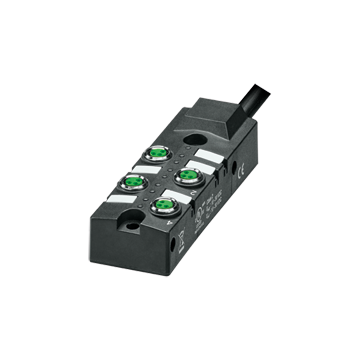

Koncentrator 4 x M8-3pin firmy Pepperl+Fuchs, kabel przyłączeniowy 5 metrów
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Splitter box M8 V3-4A-E2-5M-PUR
- Płaska obudowa
- Wskaźnik LED zasilania modułu i statusu I / O
- Stopień ochrony IP67
- Suitable for drag chains and abrasion resistant
| Opis produktu |
|---|
| Rozdzielacz 4 x pojedynczy przydział M8, z kablem magistralnym |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | 4x M8 | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 3 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | napięcie zasilania każdego modułu | |
| LED żółty | Sygnalizacja stanu wejścia / wyjścia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC, maks. 30 V DC | |
| Prąd pracy | ≤ 5 mA na element wskazujący kanał | |
| Prąd ładowania | ≤ 2 A na kanał, ≤ 2 A na stację wtykową, ≤ 6 A całkowity prąd na rozdzielacz |
|
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M8 x 1: IEC 61076-2-104 | |
| Łatwopalność | UL 94 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | AWM STYLE 20549 (cable) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Kabel, naprawiony | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel zginany | -5 ... 80 °C (23 ... 176 °F) | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.2 Nm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP67 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 6.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 7.5 x średnica przewodu, stały | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Rdzenie | Przewody sygnałowe (4): 4 x 0,34 mm 2 , przewód zasilający (1, 3): 2 x 0,75 mm 2 | |
| Kolor rdzenia | Core 1/4 (A): white, Core 2/4 (A): green, Core 3/4 (A): yellow, Core 4/4 (A): grey, Core 1 ... 4/1 (+24 V): brown Core 1 ... 4/3 (0 V): blue |
|
| Konstrukcja rdzenia | Linia sygnałowa (4): 19 x 0,15 mm, Linia zasilająca (1, 3): 42 x 0,15 mm | |
| Długość | 5 m | |
| Kod kabla | Li YY 11Y-HF | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 1500000 | |
| Prędkość ruchu | max. 2 m / s | |
| Odległość obrotu | 2 m | |
| Materiał | ||
| PWIS free | tak | |
| Złącze wtykowe | ||
| Screw connection | Cu alloy , nickel-plated | |
| Body | PBT, black | |
| Pieczęć | FKM | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR | |
| Izolacja żyły | PCV | |
| Odporność chemiczna | good | |
| Informacje ogólne | ||
| Uwaga | During installation of cables respect the maximum allowed bending radius. Excessive bending forces endanger the degree of protection. Secure the connector from mechanical forces, for example by means of cable ties. Close unused plug-in slots prior to commissioning. Respective sealing elements you will find under "accessories". |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440108 |
| ECLASS 12.0 | 27440108 |
| ECLASS 11.0 | 27440108 |
| ECLASS 10.0.1 | 27440108 |
| ECLASS 9.0 | 27440108 |
| ECLASS 8.0 | 27279219 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002585 |
| ETIM 8.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31261501 |
