V3-6A-E2-V19 - 204159

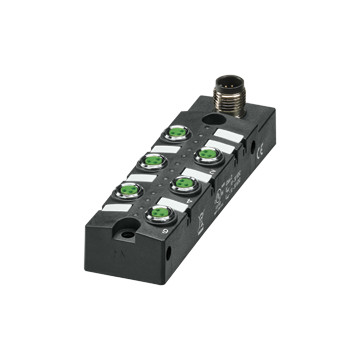

Koncentrator 6 x M8-3pin firmy Pepperl+Fuchs, podłacznie zbiorcze gniazdo M12-8pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Splitter box M8 V3-6A-E2-V19
- Szybki, elastyczny montaż / separacja
- Wskaźnik LED zasilania modułu i statusu I / O
- Stopień ochrony IP67
| Opis produktu |
|---|
| Rozdzielacz 6 x pojedynczy przydział M8, z 8-biegunową wtyczką M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | 6x M8 | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 3 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 8 | |
| Kodowanie | Kodowanie A. | |
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | napięcie zasilania każdego modułu | |
| LED żółty | Sygnalizacja stanu wejścia / wyjścia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC, maks. 30 V DC | |
| Prąd pracy | ≤ 5 mA na element wskazujący kanał | |
| Prąd ładowania | ≤ 2 A per channel, ≤ 2 A per plug-in station, ≤ 2 A total current per splitter box |
|
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | connector M8 x 1 : IEC 61076-2-104 connector M12 x 1 : IEC 61076-2-101 |
|
| Łatwopalność | UL 94 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0.2 Nm | |
| Cykle krycia | min. 100 | |
| Złącze 2 | ||
| Moment dokręcający | 0,4 Nm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Złącze wtykowe | ||
| Screw connection | Cu alloy , nickel-plated | |
| Body | PBT, black | |
| Pieczęć | FKM | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | V-0 | |
| Informacje ogólne | ||
| Uwaga | During installation of cables respect the maximum allowed bending radius. Excessive bending forces endanger the degree of protection. Secure the connector from mechanical forces, for example by means of cable ties. Close unused plug-in slots prior to commissioning. Respective sealing elements you will find under "accessories". |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440111 |
| ECLASS 12.0 | 27440111 |
| ECLASS 11.0 | 27440111 |
| ECLASS 10.0.1 | 27440111 |
| ECLASS 9.0 | 27440108 |
| ECLASS 8.0 | 27279219 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 7.0 | EC003558 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31261501 |
