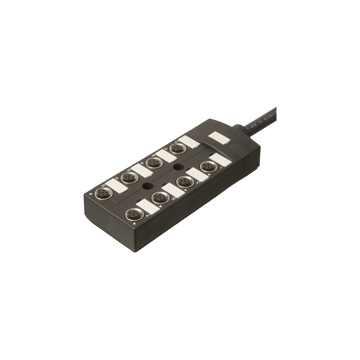

V1-8/16A-5M-PUR-O4 - 285362
Koncentrator 8 x M12-5pin firmy Pepperl+Fuchs, kabel przyłączeniowy 5 metrów
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Splitter boxes V1-8/16A-5M-PUR-O4
- Podwójna komunikacja stacji wtykowych
- Płaska obudowa
- Degree of protection IP65 / IP67 / IP69
- Suitable for drag chains and abrasion resistant
| Opis produktu |
|---|
| Rozdzielacz octuple, podwójna konfiguracja, z kablem magistralnym |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | 8x M12 | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 5 | |
| Kodowanie | Kodowanie A. | |
| Customization | 8 connections , twin configuration | |
| Złącze 2 | ||
| Połączenie | koniec kabla | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC/DC | |
| Prąd ładowania | ≤ 2 A na kanał, ≤ 4 A na stację wtykową, ≤ 12 A prąd całkowity na separator |
|
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Łatwopalność | DIN EN 50265-2-1 | |
| Oil resistance | DIN VDE 0472-803 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | housing: -30 ... 90 °C (-22 ... 194 °F) | |
| Kabel, naprawiony | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel zginany | -5 ... 80 °C (23 ... 176 °F) | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0,4 Nm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP65 / IP67 / IP69 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 10.5 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 7.5 x średnica przewodu, stały | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Rdzenie | Signal line (2, 4): 16 x 0.5 mm2, Supply line (1, 3), PE (5): 3 x 1 mm2 | |
| Konstrukcja rdzenia | Signal line (2, 4): 28 x 0.15 mm, Supply line (1, 3), PE (5): 56 x 0.15 mm | |
| Długość | 5 m | |
| Kod kabla | Li YY 11Y-HF | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 1500000 | |
| Prędkość ruchu | max. 2 m / s | |
| Odległość obrotu | 2 m | |
| Masa | 1317.7 g | |
| Materiał | ||
| PWIS free | tak | |
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | PBT, black | |
| Pieczęć | FPM | |
| Powierzchnia styku | Au | |
| Kabel | ||
| Poszycie | PUR | |
| Izolacja żyły | PCV | |
| Odporność chemiczna | good | |
| Oil resistance | tak | |
| Łatwopalność | ognioodporny | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440108 |
| ECLASS 12.0 | 27440108 |
| ECLASS 11.0 | 27440108 |
| ECLASS 10.0.1 | 27440108 |
| ECLASS 9.0 | 27440108 |
| ECLASS 8.0 | 27279219 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002585 |
| ETIM 8.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31261501 |
