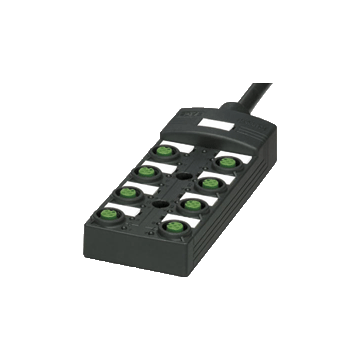

V1-8/16A-E2-2M-PUR - 260647
Koncentrator 8 x M12-5pin firmy Pepperl+Fuchs, kabel przyłączeniowy 2 metrów
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Splitter boxes V1-8/16A-E2-2M-PUR
- Podwójna komunikacja stacji wtykowych
- Komponent uznany przez UL
- Suitable for drag chains and abrasion resistant
| Opis produktu |
|---|
| Rozdzielacz octuple, podwójna konfiguracja, z kablem magistralnym |
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 5 | |
| Numer pliku UL | E191152 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | napięcie zasilania każdego modułu | |
| LED żółty | Sygnalizacja stanu wejścia / wyjścia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 24 V DC -20% / +25% | |
| Prąd pracy | ≤ 5 mA na element wskazujący kanał | |
| Prąd ładowania | ≤ 2 A na kanał, ≤ 4 A na stację wtykową, ≤ 12 A prąd całkowity na separator |
|
| Wyjście | ||
| Numer / typ | 8, podwójna konfiguracja | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Łatwopalność | DIN EN 50265-2-1 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cURus, uniwersalny, E231213 | |
| Maksymalne dopuszczalne napięcie robocze | max. 42,4 V szczytowy, tylko źródło klasy 2 | |
| Zatwierdzenie CCC | Ten produkt nie podlega autoryzacji i dlatego nie jest opatrzony oznakowaniem CCC. | |
| Maksymalne dopuszczalne napięcie robocze | max. 75 V AC/DC | |
| Warunki otoczenia | ||
| Temperatura otoczenia | obudowa: -25 ... 80 ° C (-13 ... 176 ° F) kabel, elastyczny: -5 ... 80 ° C (23 ... 176 ° F) kabel, stały : -40 ... 90 ° C (-40 ... 194 ° F) |
|
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 8 x gniazdo M12 x 1 5-pinowe Kabel główny |
|
| Stopień ochrony | IP65 / IP67 | |
| Materiał | ||
| Łączność | Stop Cu | |
| Powierzchnia styku | Au | |
| Obudowa | PBT | |
| Tuleje gwintowane | PBT | |
| Kabel | PUR | |
| Pieczęć | O-ring: NBR | |
| Izolacja żyły | PCV | |
| Kabel | elastyczne | |
| Średnica płaszcza | Ř 10.5 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 7.5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Rdzenie | Signal line (2, 4): 16 x 0.5 mm2, Supply line (1, 3), PE (5): 3 x 1 mm2 | |
| Budowa przewodnika | 28 x 0,15 mm Ř i 56 x 0,15 mm Ř | |
| Długość | 2 m | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 1500000 | |
| Prędkość ruchu | max. 2 m / s | |
| Odległość obrotu | 2 m | |
| Masa | około 1152 g | |
| Łatwopalność | V-0 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440108 |
| ECLASS 12.0 | 27440108 |
| ECLASS 11.0 | 27440108 |
| ECLASS 10.0.1 | 27440108 |
| ECLASS 9.0 | 27440108 |
| ECLASS 8.0 | 27279219 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002585 |
| ETIM 8.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31261501 |
