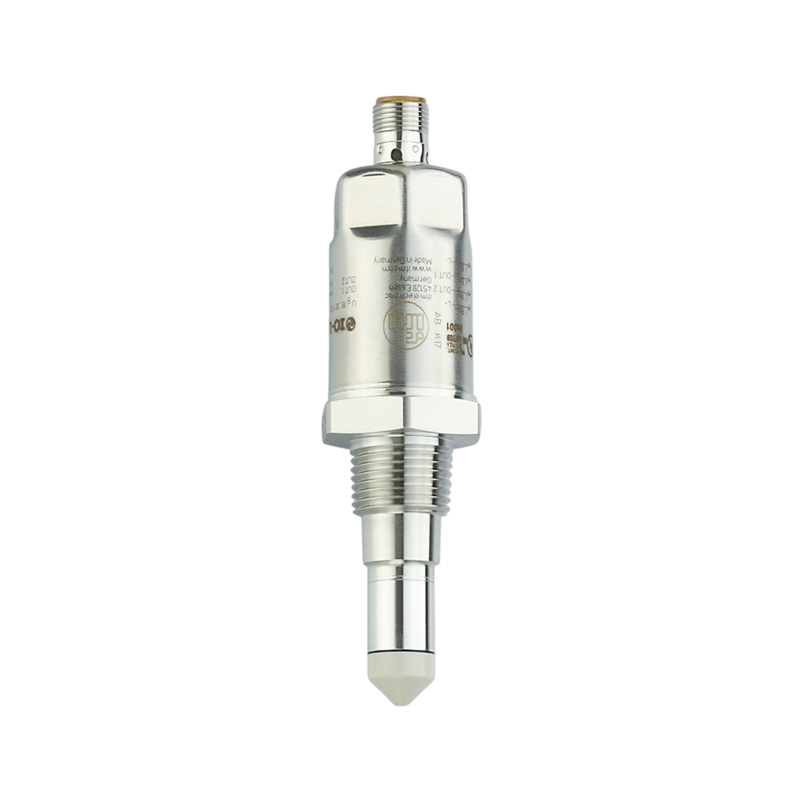

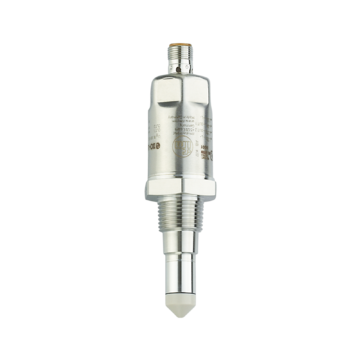

LMC502 - LMCCE-N12E-QSKG-2/US
Czujnik do punktowego wykrywania poziomu, IO-Link, Konektor M12, waga 252g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnej kontroli poziomu w zbiornikach i pojemnikach
- Szeroki zakres temperatury roboczej
- Do stosowania w przypadku czynników płynnych i lepkich oraz materiałów sypki
- Detekcja różnych mediów dzięki parametryzacji wyjść przełączających
- Niezawodna eliminacja powstawania osadów lub piany
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Przyłącze procesowe | 1/2" NPT | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | Ciecze; media lepkie; media sypkie | |
| Zalecane medium | woda; roztwory wodne; oleje; media bazujące na olejach; media sypkie | |
| Nie stosować do | Patrz instrukcja obsługi, rozdział "Funkcje i własności". | |
| Długość sondy [mm] | 40 | |
| Ciśnienie w zbiorniku [bar] | -1...40 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 40 | |
| Aplikacja - Olej | ||
| Temperatura medium [°C] | -20...100 | |
| Krótkotrwała temperatura medium [°C] | -20...150; (1 h) | |
| Aplikacja - Woda | ||
| Temperatura medium [°C] | -20...100 | |
| Krótkotrwała temperatura medium [°C] | -20...150; (1 h) | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zasada pomiaru | pojemnościowy | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 FDIS | |
| Profil | Smart Sensor: Process Data Variable; Device Identification | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 370 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...85 | |
| Uwaga dot. temperatury otoczenia | Temperatura medium: < 100 °C -20...60 °C Temperatura medium: < 150 °C |
|
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-4 | zbiorniki otwarte | |
| DIN EN 61000-6-3 | zbiorniki zamknięte | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 223 | |
| Dane mechaniczne | ||
| Waga [g] | 252 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PEEK; PEI; FKM | |
| Materiały części w kontakcie z medium | PEEK; FKM | |
| Przyłącze procesowe | 1/2" NPT | |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | < 0,8 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| status pracy | 2 x LED, kolor zielony | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
