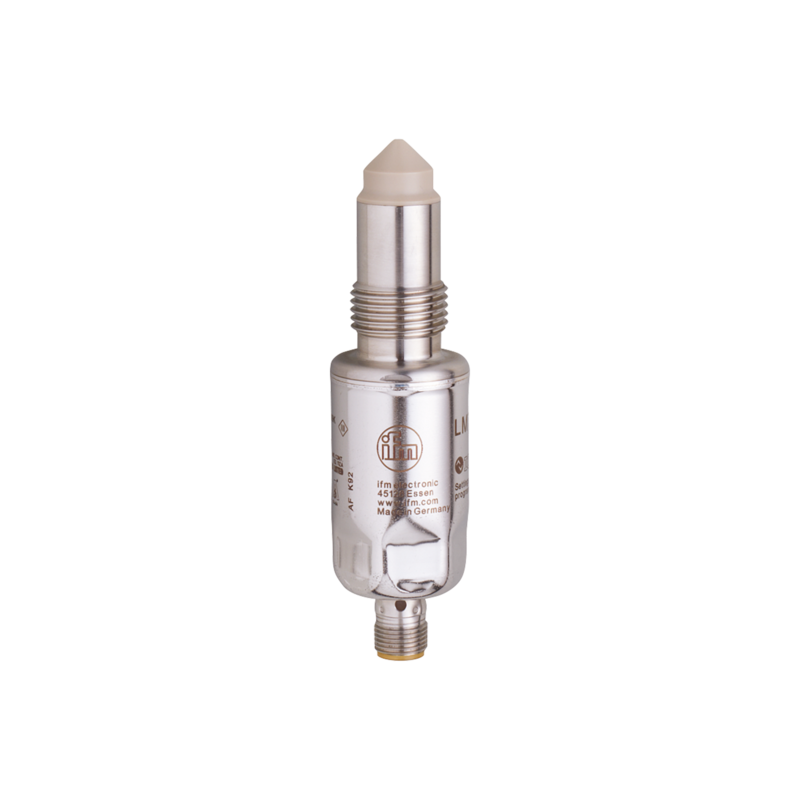

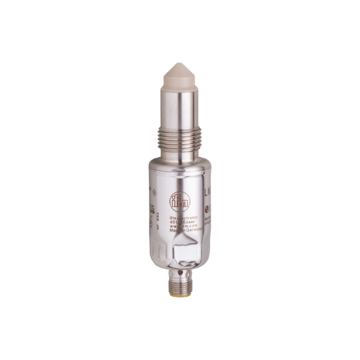

LMT100 - LMACE-A12E/QSKG/0/US
Czujnik do punktowego wykrywania poziomu, PNP/NPN, IO-Link, Konektor M17, napięcie zasilania 18...30 DCV
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnej kontroli poziomu w zbiornikach i pojemnikach
- Higieniczna konstrukcja zgodna z wymaganiami przemysłu spożywczego
- Do stosowania w przypadku czynników płynnych i lepkich oraz materiałów sypki
- Detekcja różnych mediów dzięki parametryzacji wyjść przełączających
- Niezawodna eliminacja powstawania osadów lub piany
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Ustawienia fabryczne | roztwory wodne | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 stożek uszczelniający | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | Ciecze; media lepkie; media sypkie | |
| Nie stosować do | Patrz instrukcja obsługi, rozdział "Funkcje i własności". | |
| Długość sondy [mm] | 11 | |
| Ciśnienie w zbiorniku [bar] | -1...40 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 40 | |
| Aplikacja - Olej | ||
| Temperatura medium [°C] | -40...100 | |
| Krótkotrwała temperatura medium [°C] | -40...150; (1 h) | |
| Aplikacja - Woda | ||
| Temperatura medium [°C] | -40...100 | |
| Krótkotrwała temperatura medium [°C] | -40...150; (1 h) | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zasada pomiaru | pojemnościowy | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Ustawienia fabryczne | roztwory wodne | |
| Czasy reakcji | ||
| Czas reakcji [s] | < 0,5 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable; Device Identification | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 304 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Uwaga dot. temperatury otoczenia | Temperatura medium: < 100 °C -40...60 °C Temperatura medium: < 150 °C |
|
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-4 | : zbiorniki otwarte | |
| DIN EN 61000-6-3 | : zbiorniki zamknięte | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 223 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | H001 | |
| Dane mechaniczne | ||
| Waga [g] | 169,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PEEK; PEI; FKM | |
| Materiały części w kontakcie z medium | PEEK; charakterystyka powierzchniowa: Ra < 0,8 / Rz 4 | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 stożek uszczelniający | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor żółty | |
| status pracy | LED, kolor zielony | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
