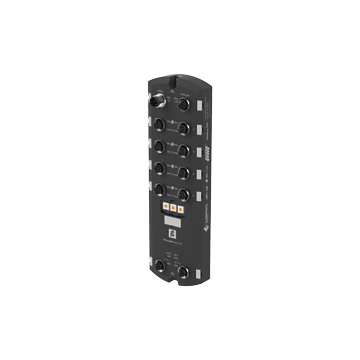

ICE2-8IOL-G65L-V1D - 70104877
Moduł Master IO-Link (EIP/MOD) z 8 wejściami oraz 8 wyjściami IO-Link firmy Pepperl + Fuchs, interfejs M12 kodowanie L
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry IO-Link master (EIP/MOD) ICE2-8IOL-G65L-V1D
- Konfiguracja przez Internet modułów i urządzeń IO-Link
- Zintegrowana pamięć IODD na ponad 100 IODD
- Konfiguracja modułu do pobrania
- Złącze zasilania z kodem M12 L.
- Obsługa EtherNet / IP, Modbus / TCP i OPC UA
| Opis produktu |
|---|
| Master EtherNet / IP IO-Link z 8 wejściami / wyjściami |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E360395 | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Przełącznik obrotowy | Ustawianie adresu IP | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 20 ... 30 V DC | |
| Napięcie nominalne | 24 V DC | |
| Zużycie prądu | typ. 120 mA | |
| Prąd ładowania | Maks. 2 x 16 A na moduł (Prąd przelotowy przez zasilacz z kodowaniem L) Prąd całkowity: max. 6,7 A na moduł |
|
| Izolacja galwaniczna | między USA a UA | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet przemysłowy | |
| Fizyczny | M12, kodowanie D. | |
| Protokół | EtherNet/IP + Modbus TCP + OPC UA + MQTT , Modbus max PDI: 33 times / sec OPC UA max PDI update rate: 20 times / sec MQTT max PDI update rate: 10 times / sec |
|
| Szybkość transmisji | 10/100 Mbps | |
| Wejścia/Wyjścia | ||
| Numer / typ | 8 x IO-Link Class A (X1 – X8) Configurable as: Max. 8 IO-Link and 8 digital inputs Max. 16 digital inputs Max. 8 digital inputs and 8 digital outputs short-circuit protected |
|
| Zasilanie czujnika | Port 1: maks. 1,6 A Przez L + (pin 1) Port 3: max. 1 A przez L + (styk 1) Porty 2 i 4 - 8: maks. 500 mA na port przez L + (pin 1) |
|
| Znamionowy prąd wyjściowy | max. 200 mA na port przez C / Q (pin 4) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2 , EN 61000-6-4 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Standard Fieldbus | Typ 1 zgodnie z IEC 61131-2, EN 61131-9 | |
| Bezpieczeństwo elektryczne | CSA C22.2 nr 61010-1-12 UL 61010-1, IEC 61010-2-201 |
|
| Emitowane zakłócenia | EN 61000-6-4, FCC część 15 podczęść B, ICES-001, AS / NZS CISPR 11 | |
| Odporność na hałas | EN 61000-6-2 , EN 61131-2 , EN 61131-9 | |
| Odporność na wstrząsy | EN 60068-2-27 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 2000 m | |
| Odporność na wstrząsy i uderzenia | 15g, 11ms, pół-sinusoidalny | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 29.8 mm | |
| Szerokość obudowy | 65 mm | |
| Wysokość obudowy | 212 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Zasilacz M12, kodowanie L Fieldbus M12, kodowanie D Wejścia / wyjścia M12, kodowanie A |
|
| Materiał | ||
| Obudowa | Odlewany poliamid 66 | |
| Masa | 454 g | |
| Moment dokręcania, śruby mocujące | 8 Nm | |
| Moment dokręcający, dławik kablowy | 0.6 Nm | |
| Rodzaj konstrukcji | Obudowa polowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242608 |
| ECLASS 12.0 | 27242608 |
| ECLASS 11.0 | 27242608 |
| ECLASS 10.0.1 | 27242608 |
| ECLASS 9.0 | 27242608 |
| ECLASS 8.0 | 27242608 |
| ECLASS 5.1 | 27242608 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
