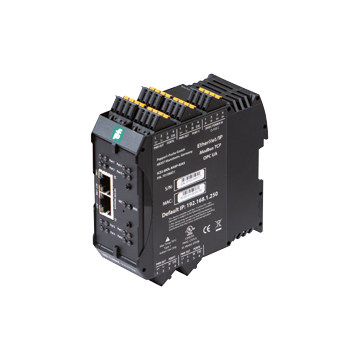

ICE2-8IOL-K45P-RJ45 - 70108831
Moduł Master IO-Link (EIP/MOD) z 8 wejściami oraz 8 wyjściami IO-Link firmy Pepperl + Fuchs, interfejs M12 kodowanie L
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry IO-Link master (EIP/MOD) ICE2-8IOL-K45P-RJ45
- Konfiguracja przez Internet modułów i urządzeń IO-Link
- Zintegrowana pamięć IODD na ponad 100 IODD
- Konfiguracja modułu do pobrania
- Obsługa EtherNet / IP, Modbus / TCP i OPC UA
- Wtykowe złącza wtykowe
| Opis produktu |
|---|
| Master EtherNet / IP IO-Link z 8 wejściami / wyjściami, szyna DIN, złącza wtykowe |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E360395 | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18 ... 30 V DC | |
| Informacje ogólne | Redundant power | |
| Napięcie nominalne | 24 V DC | |
| Prąd nominalny | 3.7 A | |
| Zużycie prądu | typ. 155 mA | |
| Prąd ładowania | Całkowity prąd 3,2 A na moduł | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet przemysłowy | |
| Fizyczny | RJ45 | |
| Protokół | EtherNet/IP + Modbus TCP + OPC UA + MQTT , Modbus max PDI: 33 times / sec OPC UA max PDI update rate: 20 times / sec MQTT max PDI update rate: 10 times / sec |
|
| Szybkość transmisji | 10/100 Mbps | |
| Wejścia/Wyjścia | ||
| Numer / typ | 8 x IO-Link Class A (X1 – X8) Configurable as: Max. 8 IO-Link and 8 digital inputs Max. 16 digital inputs Max. 8 digital inputs and 8 digital outputs short-circuit protected |
|
| Zasilanie czujnika | max. 200 mA per port via L+ (pin 1) | |
| Output current | max. 200 mA per port Via C/Q (pin 4) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2 , EN 61000-6-4 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Standard Fieldbus | Typ 1 zgodnie z IEC 61131-2, EN 61131-9 | |
| Bezpieczeństwo elektryczne | CSA C22.2 nr 61010-1-12 / CSA C22.2 nr 61010-1-201 UL 61010-1 / UL 61010-1-201 |
|
| Emitowane zakłócenia | EN 61000-6-4, FCC część 15 podczęść B, ICES-001, AS / NZS CISPR 11 | |
| Odporność na hałas | EN 61000-6-2 , EN 61131-2 , EN 61131-9 | |
| Odporność na wstrząsy | EN 60068-2-27 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 2000 m | |
| Odporność na wstrząsy i uderzenia | 15g, 11ms, pół-sinusoidalny | |
| Odporność na wibrację | 5-8 Hz, przesunięcie 3,5 mm, 8,4-150 Hz, przyspieszenie 1,0 g | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 113.6 mm | |
| Szerokość obudowy | 45.2 mm | |
| Wysokość obudowy | 118.2 mm | |
| Stopień ochrony | IP20 | |
| Podłączenie | Złącze wciskane zasilania Fieldbus RJ45 Wejścia / wyjścia złącza wciskane |
|
| Materiał | ||
| Obudowa | Poliamid, UL94V-0 | |
| Masa | 250 g | |
| Rodzaj konstrukcji | Moduł szafki | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242608 |
| ECLASS 12.0 | 27242608 |
| ECLASS 11.0 | 27242608 |
| ECLASS 10.0.1 | 27242608 |
| ECLASS 9.0 | 27242608 |
| ECLASS 8.0 | 27242608 |
| ECLASS 5.1 | 27242608 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
