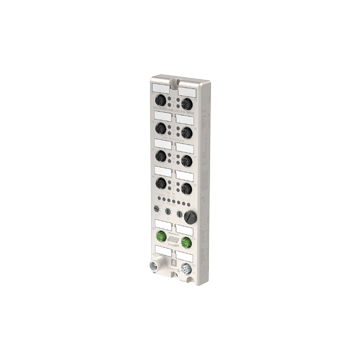

ICE1-8IOL-S2-G60L-V1D - 70103603
Moduł Master IO-Link z 8 wejściami oraz 8 wyjściami IO-Link firmy Pepperl + Fuchs, montaż na szyne DIN, interfejs M12, protokół PROFINET IO system redundantny S2
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry IO-Link master ICE1-8IOL-S2-G60L-V1D
- Kompatybilny z wieloma protokołami
- Złącze zasilania M12
- Solidna metalowa obudowa
- Konfiguracja internetowa
- PROFINET S2 system redundancy
| Opis produktu |
|---|
| Ethernet IO-Link master with PROFINET S2 redundancy |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223772 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF | 582 a | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Przełącznik obrotowy | Ustawianie protokołu Feldbus | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18 ... 30 V. | |
| Napięcie nominalne | 24 V DC | |
| Zużycie prądu | typ. 200 mA | |
| Prąd ładowania | Max. 2 x 16 A na moduł (prąd przelotowy przez zasilacz z kodowaniem L) Prąd całkowity: max. 9 A na moduł |
|
| Izolacja galwaniczna | między U S i U L | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet przemysłowy | |
| Fizyczny | M12, kodowanie D. | |
| Protokół | PROFINET IO with media redundancy protocol (MRP) and S2 system redundancy. EtherNet/IP with Device Level Ring (DLR) | |
| Szybkość transmisji | 10/100 Mbps | |
| Wejścia/Wyjścia | ||
| Numer / typ | 4 x IO-Link klasa A (X1 - X4) 4 x IO-Link klasa B (X5 - X8) Konfigurowalny jako: max. 8 IO-Link i 4 cyfrowe wejścia i wyjścia max. 12 wejść cyfrowych i 4 wyjścia cyfrowe max. 12 wyjść cyfrowych i 4 wejścia cyfrowe zabezpieczone przed zwarciem |
|
| Zasilanie czujnika | max. 500 mA per port (X1 - X8) via L+ (pin 1) | |
| Znamionowy prąd wyjściowy | max. 500 mA per port (X1 - X8) Via C/Q (pin 4) In addition, a maximum of 2 A per port (X5 – X8) Via UAux (pin 2) |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2: 2005, EN 61000-6-4: 2007 + A1: 2011 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | Type 1 zgodny z IEC 61131-2 | |
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Odporność na wstrząsy | EN 61131-2: 2004 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura zimnego startu | -40 °C (-40 °F) | |
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 2000 m | |
| Odporność na wstrząsy i uderzenia | 50 g, 11 ms, wszystkie osie | |
| Odporność na wibrację | 15 g przy 5 - 500 Hz | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | ROCZNIE | |
| Długość obudowy | 21 mm | |
| Szerokość obudowy | 59.6 mm | |
| Wysokość obudowy | 200 mm | |
| Stopień ochrony | IP65 / IP67 / IP69K | |
| Podłączenie | Zasilacz M12, kodowanie L Fieldbus M12, kodowanie D Wejścia / wyjścia M12, kodowanie A |
|
| Materiał | ||
| Łączność | CuSn, pozłacany, CuNi, pozłacany | |
| Obudowa | Cynkowy odlew ciśnieniowy | |
| Pieczęć | FKM | |
| Masa | 500 g | |
| Moment dokręcania, śruby mocujące | 1 Nm | |
| Moment dokręcający, dławik kablowy | 0.6 Nm | |
| Rodzaj konstrukcji | Obudowa polowa | |
| Moment dokręcania śrub mocujących | 0.5 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242608 |
| ECLASS 12.0 | 27242608 |
| ECLASS 11.0 | 27242608 |
| ECLASS 10.0.1 | 27242608 |
| ECLASS 9.0 | 27242608 |
| ECLASS 8.0 | 27242608 |
| ECLASS 5.1 | 27242608 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
