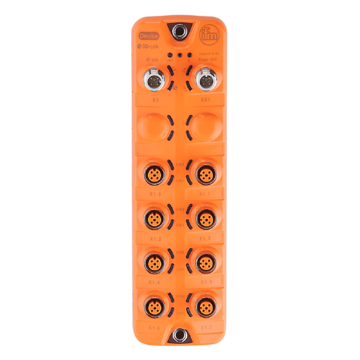

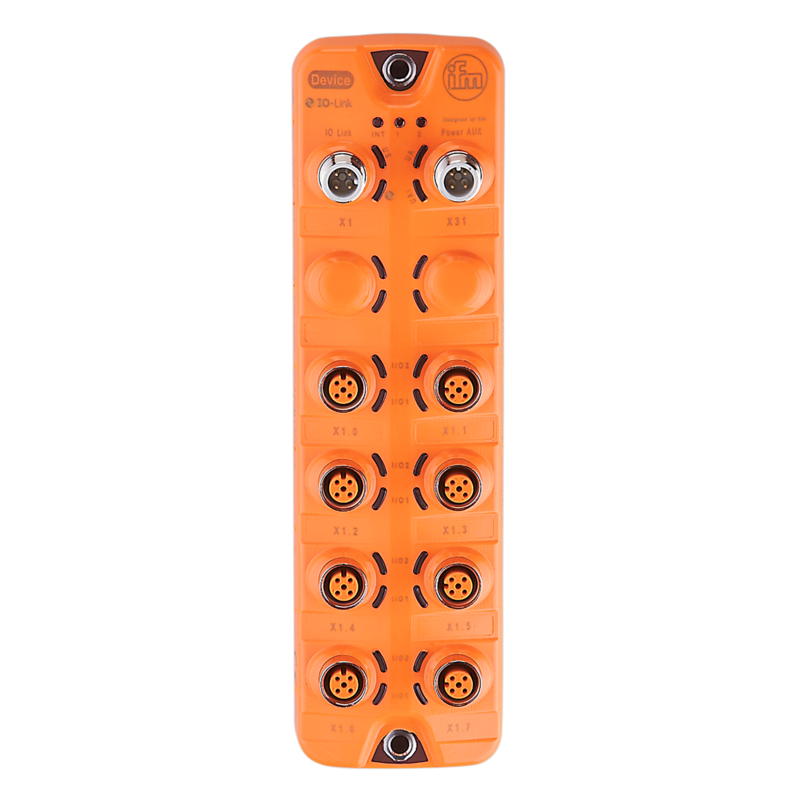

AL2325
moduł wejść/wyjść IO-Link, Liczba wejść binarnych: 16, Liczba wyjść binarnych: 16, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Dane elektryczne | ||
|---|---|---|
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | 100; (US) | |
| Klasa ochrony | III | |
| Dodatkowe zasilanie [V] | 18...30 DC; (UA UAi) | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 4000; (UA; UAi: 400 mA) | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 16 | |
| Liczba wejść i wyjść | Liczba wejść binarnych: 16; Liczba wyjść binarnych: 16 | |
| Wejścia | ||
| Liczba wejść binarnych | 16; (konfigurowalne) | |
| Obwód wejść binarnych | PNP; (typ 3 (IEC 61131-2)) | |
| Zasilanie wejść | AUX (UA, UAi) | |
| Zasilanie [V] | 18...30 | |
| Wyjścia | ||
| Liczba wyjść binarnych | 16; (konfigurowalne) | |
| Maks. prąd obciążenia na wyjście [mA] | 1800 | |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 3,6; (max. obciążenie prądowe na segment: 1800 mA) | |
| Zabezpieczenie przed zwarciem | tak | |
| Wyjścia zasilania aktuatora | AUX (UA) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Norma SDCI | IEC 61131-9 | |
| Typ transmisji | COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| SIO tryb | nie | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 4 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1314 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...70 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 65; IP 67 | |
| Stopień ochrony (NEMA 250) | 6P | |
| Stopień zabrudzenia | 2 | |
| Chemikalia | ||
| ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | |
| NEMA 250 5.13.1 | AA | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-3 | ||
| IEC 61131-9 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-64 | ||
| DIN EN 60068-2-6 | ||
| MTTF [lata] | 46 | |
| Dane mechaniczne | ||
| Waga [g] | 392,7 | |
| Wymiary [mm] | 26 x 59,3 x 208 | |
| Materiał | obudowa: PA kolor pomarańczowy; Gniazdo: mosiądz niklowany | |
| Materiał uszczelnienia | FKM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | 1 x LED, kolor zielony | |
| Błąd | 1 x LED, kolor czerwony | |
| Funkcja | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | osłona dla gniazda M12 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - AUX | ||
| X31 | Konektor: 1 x M12; kodowanie: A | |
| Połączenie elektryczne - IO-Link | ||
| X1 | Konektor: 1 x M12; kodowanie: A | |
| Połączenie elektryczne - wejścia / wyjścia | ||
| X1.0...X1.7 | Konektor: 8 x M12; kodowanie: A; uszczelnienie: FKM | |
