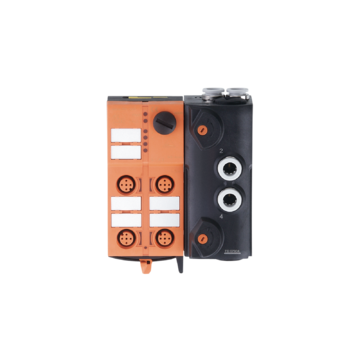

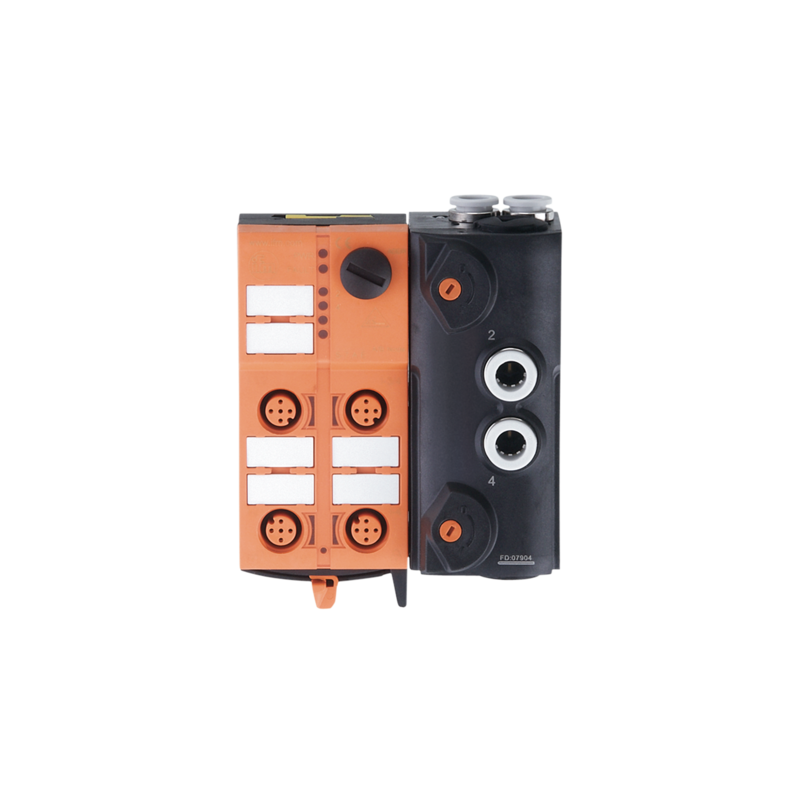

AC5250
AirBox AS-i z technologią szybkiego montażu , PNP, Liczba wejść binarnych: 2, Liczba wyjść pneumatycznych: 2
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do zdecentralizowanego załączania cylindrów i aktuatorów zaworów
- Połączenie modułu we/wy AS-i i zaworu elektromagnetycznego
- Duża wydajność energetyczna dzięki zdecentralizowanemu zastosowaniu w pobliżu aktuatora
- Prostszy montaż i podłączanie oprzewodowania
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
| Aplikacja | ||
|---|---|---|
| Aplikacja | montaż obiektowy | |
| Temperatura medium [°C] | -10...50 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 180 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść pneumatycznych: 2 | |
| Wejścia | ||
| Liczba wejść binarnych | 2 | |
| Obwód wejść binarnych | PNP | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 20...30; (poprzez płaski kabel) | |
| Maksymalna obciążalność wejść łącznie [mA] | 100 | |
| Prąd wejściowy Wysoki [mA] | 6...10 | |
| Prąd wejściowy Niski [mA] | 0...2 | |
| Poziom przełączania Wysoki [V] | > 11 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść pneumatycznych | 2; (wybierane wyjscie pneumatyczne NO/NC ; bistabilny) | |
| Wyjścia zasilania aktuatora | AS-i | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...55 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| IEC 61000-6-2 | ||
| MTTF [lata] | 286 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | wtyk do adresowania | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-3.F.F | |
| Konfiguracja AS-i E_A [hex] | 3 | |
| AS-i_ID_kod [hex] | F.F | |
| Dane mechaniczne | ||
| Waga [g] | 383 | |
| Typ montażu | szybki montaż | |
| Materiał | PA; POM; Styki nakłuwające: CuSn6 niklowane i cynowane | |
| System pneumatyczny | 1 x 5/2-drogowy zawór suwakowy (nieprzecinający się); bistabilny | |
| Zakres ciśnienia roboczego [bar] | 3...8 | |
| Zakres ciśnienia roboczego [MPa] | 0,3...0,8 | |
| Zakres ciśnienia roboczego [psi] | 43,5...116 | |
| Przepływ powietrza przy 6/5 bar [l/min] | 500 | |
| Skład sprężonego powietrza | sprężone powietrze niezaolejone klasy 6-3-1; sprężone powietrze zaolejone klasy 6-3-4 | |
| Sterowanie ręczne | naciśnij/zwolnij lub naciśnij/obróć/zablokuj | |
| Przyłącza rurowe | 8 mm | |
| Wylot powietrza | wylot powietrza można podłączyć poprzez połączenie rurowe | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Błąd | LED, kolor czerwony | |
| Funkcja | LED, kolor żółty | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Akcesoria | ||
| Dostarczane elementy | część dolna | |
| Akcesoria (opcjonalne) | Wspornik montażowy:, E74999 Dolna część modułu:, E75000 Osłona: M12, E73004 zaślepki uszczelniające:, E75231 Tłumik:, E75232 Łącznik wtykowy typ L:, E75228 Łącznik wtykowy typ T:, E75227 |
|
| Uwagi | ||
| Uwagi | Jeżeli nie podłączono przewodów pneumatycznych, należy zastosować zaślepkę E75231 Nie dopuszczać do zabrudzeń i zanieczyszczeń. Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału: I-, I+, I1, I2 Piny są połączone elektrycznie z przewodem AS-i. Proszę przeczytać uwagi na temat sprężonego powietrza i EMC/ESD w sekcji "Do pobrania" |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje | |
| Podłączenie | Konektor: M12 | |
