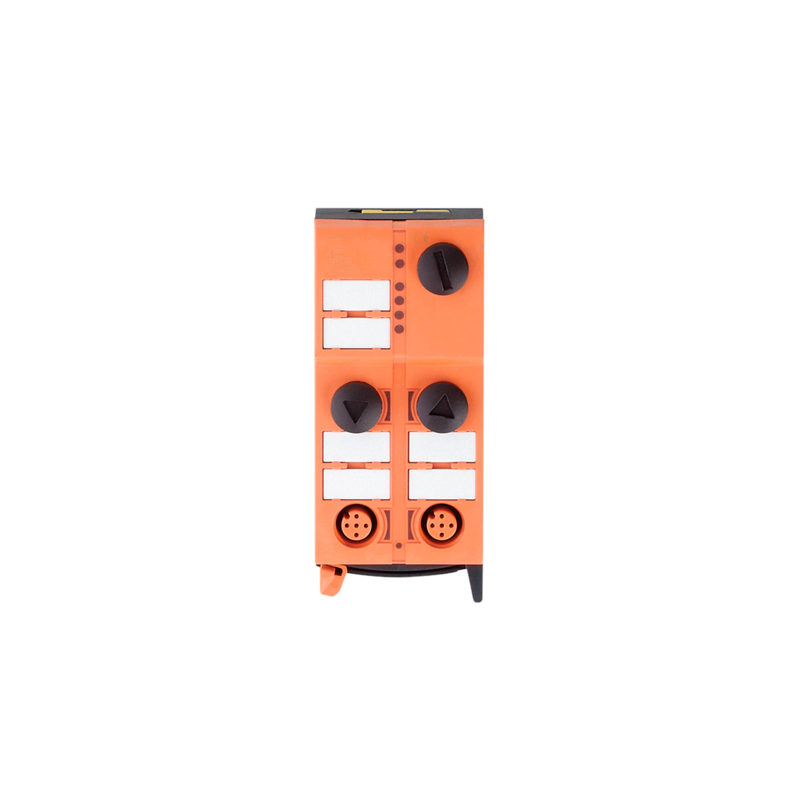

AC522A
Moduł AS-i ClassicLine z technologią szybkiego montażu, Liczba wejść analogowych: 2, IP 50, waga 233g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Trzy kierunki kabla płaskiego do wyboru
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Do zastosowań w strefach niebezpiecznych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
| Aplikacja | ||
|---|---|---|
| Aplikacja | Moduł AS-i ATEX | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 250 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść analogowych: 2 | |
| Wejścia | ||
| Zasilanie wejść | AS-i | |
| Liczba wejść analogowych | 2; (Anschluss von 2- und 3-Draht-Sensoren) | |
| Wejście analogowe (prądowe) [mA] | 4...20 | |
| Wejścia analogowe z zabezpieczeniem przeciwzwarciowym | tak | |
| Rozdzielczość wejścia analogowego | 12 bit | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...50 | |
| Ochrona | IP 50 | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3D Ex tc IIIB T80°C Dc X IP50 | |
| EMC | ||
| EN 50295 | ||
| MTTF [lata] | 174 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | wtyk do adresowania | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.3.D | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 3.D | |
| Certyfikat AS-i w przygotowaniu | tak | |
| Dane mechaniczne | ||
| Waga [g] | 233 | |
| Typ montażu | bezpośrednie podłączenie do płaskiego kabla AS-i | |
| Materiał | PA; Styki nakłuwające: CuSn6 niklowane i cynowane | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony Napięcie AS-i | |
| Błąd | LED, kolor czerwony | |
| Funkcja | LED, kolor żółty Kanały AI1, AI2 | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Akcesoria | ||
| Dostarczane elementy | część dolna | |
| Akcesoria (opcjonalne) | Osłona: M12, E73004 obudowa ochronna:, E7000A |
|
| Uwagi | ||
| Uwagi | Należy zastosować ochronę mechaniczną. W innym przypadku urządzenie musi zostać zamontowane razem z obudową ochroną (E7000A). Kiedy aktuatory sa zasilane jedynie przez sieć AS-i obciążenie nie może przekroczyć 200 mA. Pomiędzy czujnikiem a siecią ASi istnieje połączenie elektryczne. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje | ||
| Konektor: M12; kodowanie: A | ||
