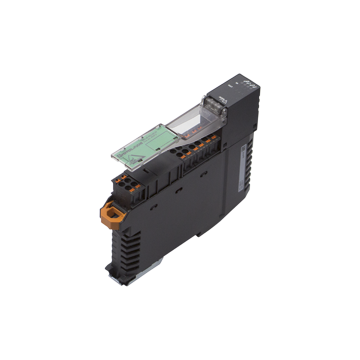

VBA-4E-KE5-ZEJQ - 263812
Moduł wykonawczy AS-I firmy Pepperl+Fuch, 4 wejścia cyfrowe dla czujników 3-przewodowych PNP, obudowa na szynę DIN
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface sensor/actuator module VBA-4E-KE5-ZEJQ
- Obudowa z technologią połączeń push-in i mechanicznie kodowanymi listwami zaciskowymi
- Szerokość obudowy 19 mm, montaż w szafie rozdzielczej na szynie montażowej DIN
- Możliwość wyboru zasilania czujników: Zewnętrzne lub z modułu
- Wyświetlacz funkcji dla magistrali, wewnętrznego zasilania czujnika i wejść
| Opis produktu |
|---|
| Moduł szafki 4 wejścia (PNP) |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | A/B node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Wymagana specyfikacja główna | ? V3.0 | |
| Numer pliku UL | E223772 | |
| MTBF | 368 a | |
| Wskaźniki / środki operacyjne | ||
| AWARIA LED | Wyświetlanie błędów; Czerwona dioda LED czerwona: Błąd komunikacji lub adres wynosi 0 czerwona, migająca: Przeciążenie, wewnętrzne wejście zasilania |
|
| LED INT | Aktywne wewnętrzne wejście zasilania; LED zielony | |
| LED PWR | Napięcie interfejsu AS; zielona dioda LED zielona: napięcie OK migająca zielona: adres 0 |
|
| LED IN | stan przełączania (wejście); 4 diody LED żółte | |
| Specyfikacje elektryczne | ||
| Napięcie pomocnicze (wejście) | 12 ... 30 V DC PELV | |
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 35 mA (bez czujników) / max. 190 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U EXT , U e : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Wejście | ||
| Numer / typ | 4 wejścia dla czujników 3-przewodowych (PNP), DC | |
| Zasilanie | z interfejsu AS (pozycja przełącznika INT, ustawienia domyślne) lub zewnętrzny U EXT (pozycja przełącznika EXT) | |
| Napięcie | 21 ... 31 V DC (INT) | |
| Prąd ładowania | ≤ 150 mA, przeciążeniowe i zabezpieczone przed zwarciem (INT) | |
| Prąd wejściowy | ≤ 5,6 mA (maks.) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 (typ 1) | |
| 0 (nie tłumiony) | ≤ 0.5 mA | |
| 1 (osłabiony) | ? 2 mA | |
| Opóźnienie sygnału | < 1 ms (wejście / interfejs AS) | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 62026-2: 2013 | |
| Wejście | EN 61131-2: 2004 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006, EN 62026-2: 2013 | |
| Instrukcje programowania | ||
| Profil | S-0.A.0 | |
| Kod IO | 0 | |
| Kod identyfikacyjny ID | A | |
| Kod ID1 | 7 | |
| Kod ID2 | 0 | |
| Bity danych (funkcja poprzez interfejs AS) | input wyjście | |
| D0 | IN1 | |
| D1 | IN2 | |
| D2 | IN3 | |
| D3 | IN4 | |
| Bity parametrów (programowalne przez AS-i) | funkcja | |
| P0 | nieużywany | |
| P1 | Filtr wejściowy P1 = 0 filtr wejściowy włączony, tłumienie impulsów ≤ 2 ms P1 = 1 filtr wejściowy wyłączony (ustawienia domyślne) |
|
| P2 | Tryb synchroniczny P2 = 0 tryb synchroniczny włączony P2 = 1 tryb synchroniczny wyłączony (ustawienia domyślne) |
|
| P3 | nieużywany | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 15 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0,35 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 Do zastosowań związanych z bezpieczeństwem: wymagany montaż w obudowie o minimalnym stopniu ochrony IP54 |
|
| Podłączenie | Wyjmowane zaciski wciskane pojemność znamionowa połączenia: sztywne: 0,20 mm 2 ... 1,5 mm 2 elastyczne (bez końcówki kablowej) : 0,20 mm 2 ... 2,5 mm 2 elastyczny (z tulejką na końcu drutu): 0,25 mm 2 ... 1,5 mm 2 |
|
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 110 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
