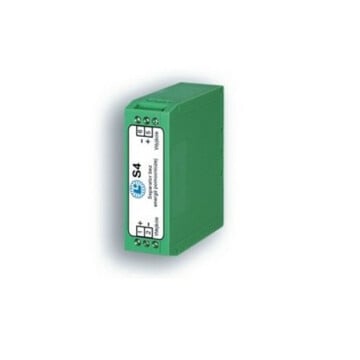

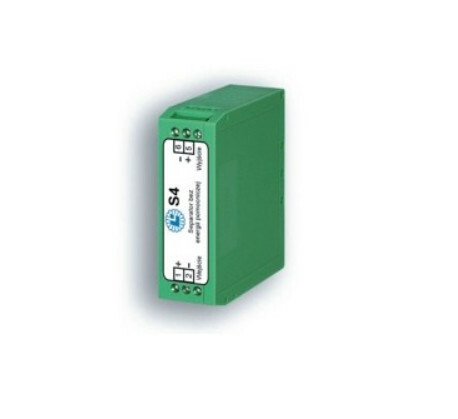

S4-L-5
Separator typ S4 firmy LABOR-ASTER, zasilany od wejścia, 1 tor, wejście 4...20 mA, wyjście 0 … 10 V, szerokość zabudowy 22,5 mm, separacja 2,5 kV
Zapytaj o produkt:
Parametry produktu
Opisy produktu
SEPARATOR BEZ ENERGII POMOCNICZEJ typ S4
Pełna separacja
Wejście 4...20mA na wyjście dowolny standard
PRZEZNACZENIE:
Separator S4 jest przeznaczony do galwanicznego oddzielenia obwodów wejściowego i wyjściowego oraz zamiana standardu sygnału.
Separator nie korzysta z żadnego źródła zasilania pomocniczego. Prądowy sygnał wyjściowy może być zamieniony na dowolny standardowy sygnał wyjściowy (0...5V, 0...10V, 1...5V, 0...5mA, 0...20mA, 4...20mA). Stosowanie separatora S4 dla wyjścia 4...20mA jest nieefektywne. W tym przypadku należy zastosować separator S1.
PODSTAWOWE PARAMETRY TECHNICZNE:
Sygnał wejściowy: 4...20mA
Maksymalne napięcie wejściowe: 30V
Napięcie odłożone na wejściu dla wyjścia napięciowego: 4,5V + Uwymax
Napięcie odłożone na wejściu dla wyjścia prądowego: 4,5V+20mA* Robc
Sygnał wyjściowy: dowolny standard
Wyjście 0÷10V: Robc= ≥2kΩ, Uw=14,5 V, dla Uz=24V Rs=(Uz-Uw-Up) / 20mA = Uprzetwornika ≤ 9V, Rs=0
Wyjście 0÷5V: Robc= ≥1kΩ, Uw=9,5 V, dla Uz=24V Rs=(Uz-Uw-Up) / 20mA = Uprzetwornika ≤ 9V, Rs≤250Ω
Wyjście 4÷20mA: Robc= ≥500Ω, Uw=14,5 V, dla Uz=24V Rs=(Uz-Uw-Up) / 20mA = Uprzetwornika ≤ 9V, Rs≤250Ω
Wyjście 4÷20mA: Robc= ≥2kΩ, Uw=14,5 V, dla Uz=24V Rs=(Uz-Uw-Up) / 20mA = Uprzetwornika ≤ 9V, Rs≤250Ω
Klasa: 0,2%
Nieliniowość: ±0,2%
Błąd od zmian rezystancji obciążenia: 0,05%
Dryft temperaturowy: ±0,015%/°C
Stała czasowa: 0,1s (wg zamówienia 0,05...1s)
Separacja galwaniczna: wejście/wyjście 2,5kV, 50Hz lub równoważne
Obudowa: zaczep na listwę TS35mm
Stopień ochrony: IP40
SPOSÓB ZAMAWIANIA:
S4 - zakres wyjścia (1...7)
L: 1 tor w obudowie 22,5mm IP40
1: 0...5mA
2: 0...20mA
3: 4...20mA
4: 0...5V
5: 0...10V
6: 1...5V
7:inny (nietypowy)
Przykład zamówienia:
Separator bez energii pomocniczej, jeden tor w obudowie listwowej, wyjście 0…10V typ S4-L-5
