S3A-2/1

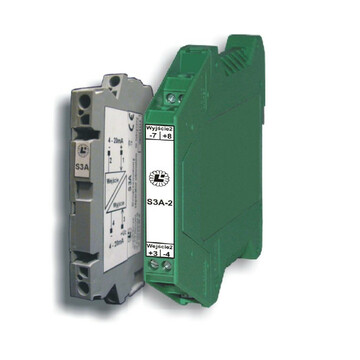

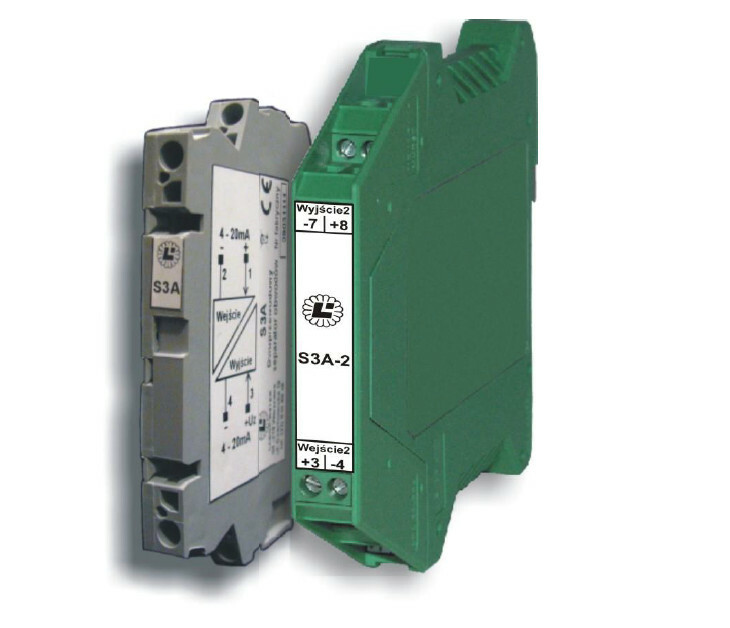

DWUPRZEWODOWY SEPARATOR OBWODÓW typ S3A i S3A-2 w wersji jedno lub dwutorowy

Pełna separacja galwaniczna z translacją: 4÷20mA na sterowanie wyjściową pętlą
prądową 4÷20mA
1 tor – obudowa listwowa, 8,5 x 91 x 62mm,
2 tory – obudowa listwowa, 12,5 x 99 x 114,5mm

PRZEZNACZENIE:

Separator S3A i S3A-2 jest przeznaczony do galwanicznego oddzielenia wejściowego obwodu 4÷20mA od dwuprzewodowego obwodu wyjściowego 4÷20mA.
Typowym zastosowaniem separatorów jest oddzielenie galwaniczne obwodów zainstalowanych na obiekcie (np. przetwornik pomiarowy, pozycjoner z aktywnym wyjściem 4÷20mA) od części centralnej (sterownik, regulator, rejestrator, wskaźnik, system zbierania danych). Zastosowanie separatora zmniejsza wpływ zakłóceń obiektowych na pracę części centralnej eliminując wpływ różnicy potencjałów mas między obiektami.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy: 4÷20 mA
Rezystancja wejściowa: 325Ω zastępcza dla 20mA
Napięcie odłożone na wejściu: 6,5 V dla 20mA jako równoważne 325Ω
Sygnał wyjściowy: pętla prądowa 4÷20mA zasilana z zewnątrz napięciem Uz
Minimalne napięcie na zaciskach wyjściowych separatora: 7÷34 V
Rezystancja obciążenia: max 850 Ω dla U_z=24V, R_obc=(U_z - 7V)/20mA [kΩ]
Klasa: 0,1 %
Nieliniowość: ±0,05 %
Błąd od zmian rezystancji obciążenia: ±0,05 %
Dryft temperaturowy: ±0,005 %/°C
Stała czasowa: 0,1s lub według uzgodnień 0,05...1s
Separacja galwaniczna: 2kV pojemność między obwodami < 10 pF
Obudowa: listwowa IP20 na szynę TS35
Warunki pracy : -20÷60ºC, wilgotność ≤ 85%
Atmosfera otoczenia - Brak pyłów i gazów agresywnych

SPOSÓB ZAMAWIANIA:
Separator w obudowie 8,5mm: typ S3A
Separator w obudowie 12,5mm: wykonanie jednotorowe typ S3A-2/1, wykonanie dwutorowe: typ S3A-2/2
