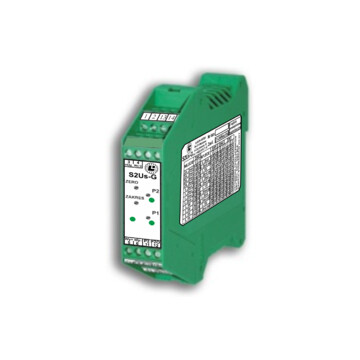

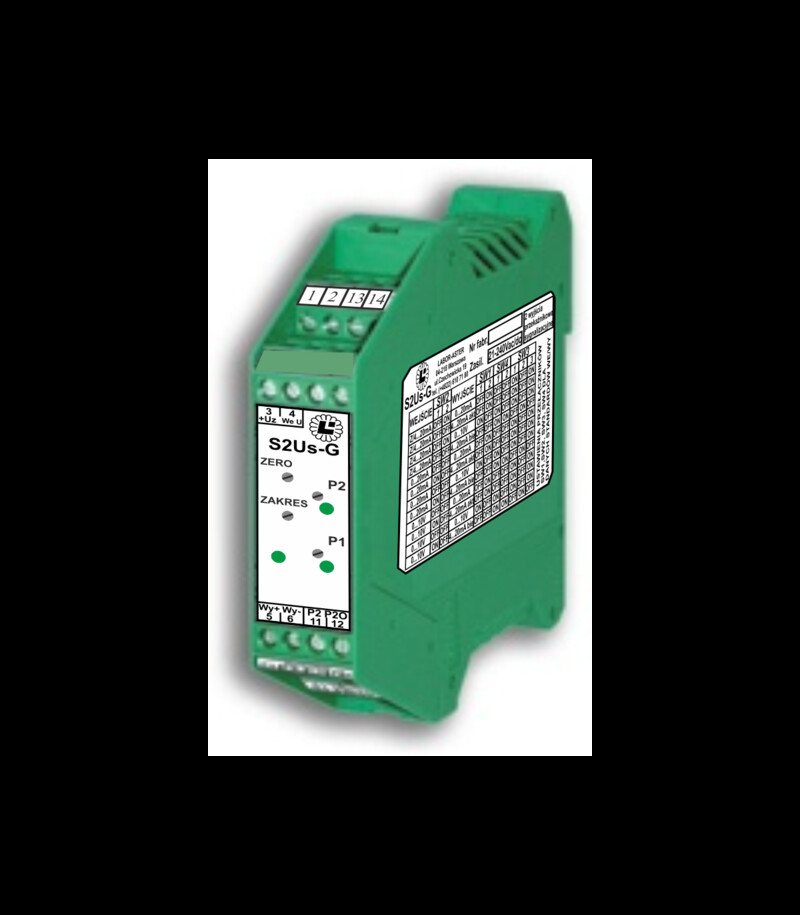

S2US-G

SEPARATOR USTAWIALNY Z SYGNALIZACJĄ ALARMOWA TYP S2Us-G

Obudowa listwowa o szerokości 22,5mm
Sygnał wejściowy i wyjściowy ustawiany przełącznikami kodowymi
Możliwość zasilenia wejściowej pętli 4...20mA z przetwornikiem dwuprzewodowym
Możliwość wyboru przełącznikiem wyjścia prądowego aktywnego lub biernego 4÷20mA
Szeroki zakres napięcia zasilania 22÷240VAC/DC
Dwa progi alarmowe o regulowanych potencjometrami poziomach przełączania
Pełna separacja galwaniczna obwodów wyjściowego, wyjściowego oraz zasilania

PRZEZNACZENIE:

Separator S2Us-G pełni funkcję uniwersalnego separatora z ustawianymi przez użytkownika standardami sygnału wejściowego i wyjściowego. Ustawienia standardów wejścia i wyjścia 0÷20mA, 4÷20mA, 0÷10V wykonuje się za pomocą czterech przełączników kodowych SW1, SW2, SW3, SW4 umieszczonych wewnątrz obudowy. Jeden przełącznik dwupozycyjny (SW2) znajduje się od strony wejścia a trzy przełączniki (SW1, SW3, SW4) znajdują się od strony wyjścia. Separator może pełnić funkcję zasilacza-separatora przetworników dwuprzewodowych sterujących wejście (zaciski 1, 3) separatora. Wyjściowy prąd 4÷20mA separatora może być aktywny lub bierny. Przy wyjściu biernym separator steruje pętlą 4÷20mA zasilaną np. ze sterownika.
Typowym zastosowaniem separatora S2Us-G jest galwaniczne oddzielenie obwodów pomiarowych zainstalowanych na obiekcie od części centralnej. Pozwala to zmniejszyć wpływ zakłóceń obiektowych na pracę sterowników, regulatorów i rejestratorów oraz zapewnia bezpieczeństwo pracy tych urządzeń izolując ich wejścia od zagrożeń wynikających ze współpracy z odległymi źródłami sygnałów (wyładowania atmosferyczne, napięcia energetyczne, zakłócenia radioelektryczne, różnice potencjałów części obiektowej od części centralnej). Zamiana dowolnego sygnału wejściowego na dowolny sygnał wyjściowy ułatwia dopasowanie do siebie urządzeń pracujących w różnych standardach.
Separator może być wykorzystywany również jako dwuprogowy sygnalizator graniczny. Poziom przełączania można regulować w pełnym zakresie sygnału wejściowego potencjometrami P1, P2.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy / RWE: 0(4)…20mA / 700Ω
Sygnał wejściowy / RWE: 0…10V / ≥100kΩ
Napięcie zasilania wejściowej pętli prądowej 4...20mA @ 20mA: między Uz a I: 17 VDC
Napięcie zasilania wejściowej pętli prądowej 4...20mA @ 20mA: między Uz a We: 18,3 VDC
Sygnał wyjściowy 0/4…20mA aktywny, 4…20mA bierny, 0…10V ustawiany 3 przełącznikami
Rezystancja obciążenia Robc: wyjścia prądowe max 700Ω
Rezystancja obciążenia Robc: wyjścia napięciowe ≥2kΩ
Wyjścia sygnalizacyjne P1, P2: zestyk przekaźnika, moc komutowana 30W, (125VAC/ 0,5A, 30VDC/ 1A)
Napięcie zasilania: 22...240VAC/DC; 2VA (W)
Klasa: 0,15%
Nieliniowość: ±0,05%
Dryft temperaturowy: ±0,015 % / ºC
Błąd od zmian napięcia zasilania lub Robc: ±0,02%
Separacja galwaniczna: 2kV, 50Hz; wzajemnie między wejściem, wyjściem i zasilaniem
Stała czasowa: 0,2s lub inna po uzgodnieniu
Regulacja „ZERO”, „ZAKRES”: ± 8% potencjometrami na płycie czołowej
Regulacja poziomu przełączania P1, P2: 0÷100% zakresu pomiarowego potencjometrami na płycie czołowej
Obudowa listwowa szerokość x wysokość x głębokość: 22,5 x 99 x 114,5 mm
Stopień ochrony: IP40
Sposób mocowania: na szynę TS35
Temperatura otoczenia: -25...+60°C
Atmosfera otoczenia: brak pyłów i gazów agresywnych
Wilgotność względna: do 90%
Wymagania bezpieczeństwa: PN-EN 61010-1:2002
Wymagania EMC: PN-EN 61000-6-1, PN-EN 61000-6-3

SPOSÓB ZAMAWIANIA:

Separator ustawialny z sygnalizacją typ S2Us-G
