S2A-L-5/5

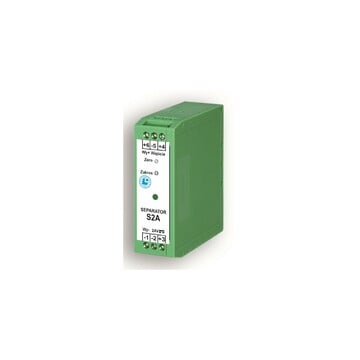

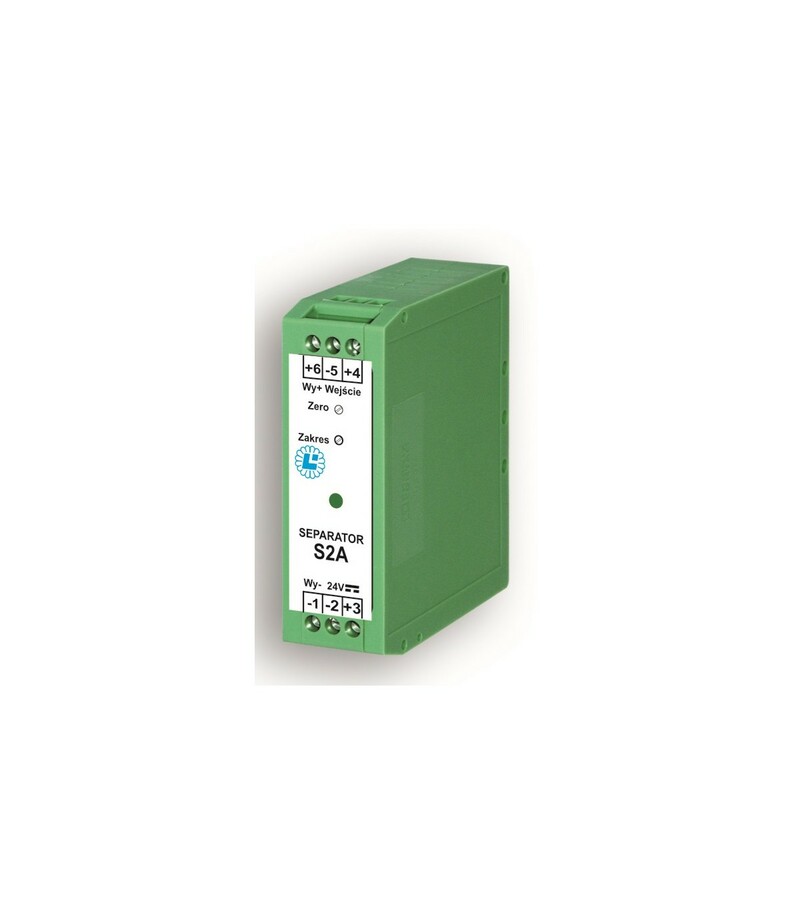

SEPARATOR SYGNAŁÓW typ S2A

Separator obwodów z translacją dowolny standard na dowolny standard
Obwody wejściowe, wyjściowe i zasilanie wzajemnie odseparowane
Zasilanie 24Vdc
Jeden tor w obudowie listwowej o szerokości 22,5mm

PRZEZNACZENIE:
Separator typ S2A jest przeznaczony do galwanicznego oddzielenia obwodu wejściowego od obwodu wyjściowego. Separator przekształca dowolne wejściowe sygnały prądowe lub napięciowe na dowolne sygnały wyjściowe. Urządzenie zasilane jest ze źródła napięcia stałego 24Vdc (21...28Vdc). Obwody: wejściowe, wyjściowe oraz zasilanie są wzajemnie od siebie odseparowane. Zastosowanie separatora zmniejsza wpływ zakłóceń obiektowych, eliminuje wpływ różnicy potencjałów mas między obiektami oraz pozwala dopasować do siebie różne sygnały standardowe (0 ÷ 5mA, 0 ÷ 20mA, 4 ÷ 20mA, 0 ÷ 5V, 0 ÷ 10V, 1 ÷ 5V).

DANE TECHNICZNE:
Sygnały wejściowe: dowolny standard U, I
Rezystancja wejściowa wejście 0(4)...20mA: 50 Ω
Rezystancja wejściowa wejścia napięciowe: ≥100 kΩ
Sygnały wyjściowe: dowolny standard U, I
Rezystancja obciążenia wyjście 0(4)...20mA: 0...700 Ω
Rezystancja obciążenia wyjście 0...5mA: 0...3 kΩ
Rezystancja obciążenia wyjścia napięciowe: ≥2 kΩ
Klasa: 0,1 %
Nieliniowość: ±0.05%
Błąd od zmian rezystancji obciążenia: 0.05%/700 Ω
Błąd od zmian napięcia zasilania: 21...28 VDC
Dryft temperaturowy: ± 0.01% / °C
Stała czasowa: 0.1s lub według uzgodnień 0,01 ÷ 1s
Napięcie zasilania: 24Vdc (21...28 VDC)
Separacja galwaniczna - 2kV, 50Hz lub równoważne między wszystkimi obwodami
Pojemność między obwodami < 10pF

Obudowa listwowa IP20: szerokość x wysokość x głębokość 22,5mm x 79mm x 74mm
