S2E-3-3

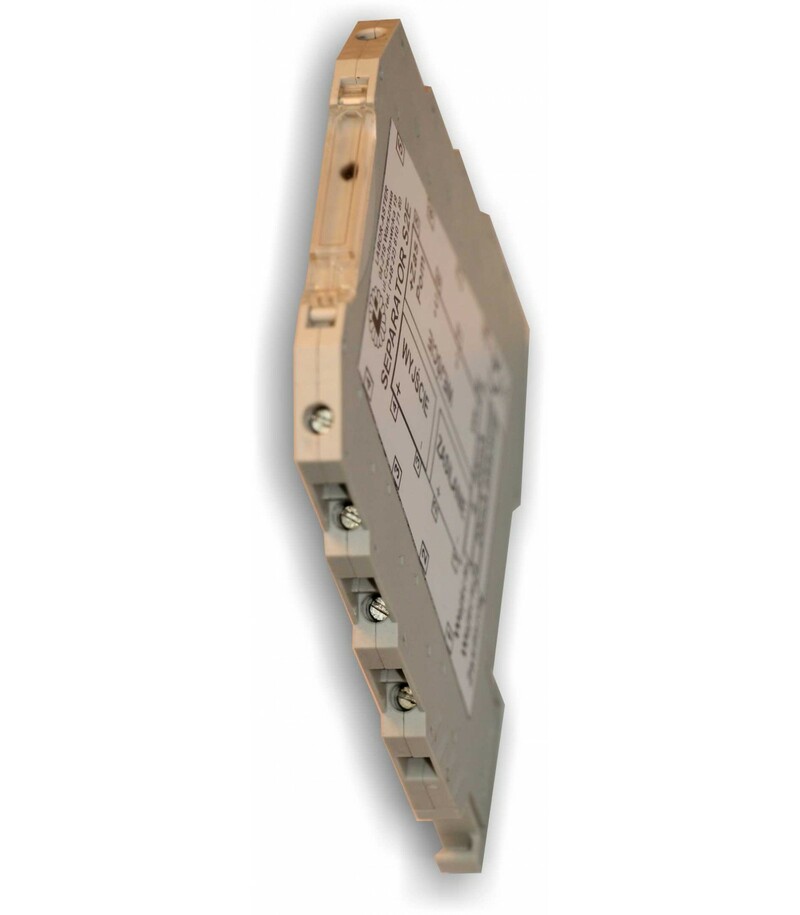

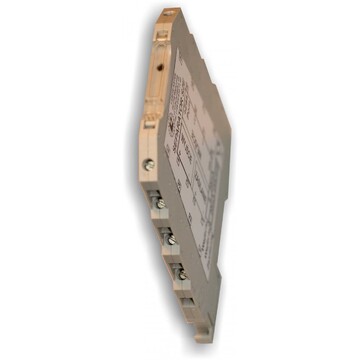

SEPARATOR OBWODÓW typ S2E

Obudowa listwowa o szerokości 6,2mm
Separacja obwodów z translacją dowolny standard na dowolny standard
W obwodzie wejściowym dodatkowe źródło napięcia stałego 24V/30mA do współpracy z przetwornikiem dwuprzewodowym 4÷20mA
Dowolny standard sygnału wyjściowego. Także wyjście bierne sterujące pętlę 4÷20mA zasilaną przez np. sterownik
Pełna separacja galwaniczna wzajemnie wejścia, wyjścia oraz zasilania

PRZEZNACZENIE:
Separator S2E jest przeznaczony do galwanicznego oddzielenia wejściowego obwodu pomiarowego od pomiarowego obwodu wyjściowego.
Urządzenie zasilane jest ze źródła napięcia stałego 24Vdc. Obwód wejściowy, wyjściowy oraz zasilanie są wzajemnie od siebie odseparowane galwanicznie. Zastosowanie separatora zmniejsza wpływ zakłóceń obiektowych, eliminuje wpływ różnicy potencjałów mas między obiektami oraz pozwala dopasować do siebie różne sygnały standardowe (0÷5mA, 0÷20mA, 4÷20mA, 0÷5V, 0÷10V, 1÷5V).

PODSTAWOWE PARAMETRY TECHNICZNE:
Sygnał wejściowy - dowolny standard, w tym zasilanie 24V dla pętli 4÷20mA przetworników
dwuprzewodowych
Rezystancja wejściowa wejście 0/4÷20mA: 50OHM
Rezystancja wejściowa wejścia napięciowe: ≥100kOHM
Sygnał wyjściowy: dowolny standard sygnału, także wyjście bierne sterujące pętlą 4÷20mA zasilaną np. przez sterownik
Rezystancja obciążenia wyjście 0/4÷20mA: 0÷300OHM
Rezystancja obciążenia wyjścia napięciowe: ≥5kOHM
Zasilanie: 21÷28 Vdc / 80mA
Klasa: 0,1%
Nieliniowość: ±0,05%
Błąd od zmian rezystancji obciążenia: 0,02%
Dryft temperaturowy: ±0,01%/(stopien)C
Stała czasowa: 0,1s
Separacja galwaniczna: 2kV między wszystkimi obwodami pojemności między obwodami: < 10pF

SPOSÓB ZAMAWIANIA:

zakres wejścia (1...7)
zakres wyjścia (1...8)
Zakresy wejścia i wyjścia:
1 - 0...5mA
2 - 0...20mA
3 - 4...20mA, także przetwornik dwuprzewodowy na wejściu
4 - 0...5V
5 - 0...10V
6 - 1...5V
7 - inny (nietypowy)
8 - wyjście bierne 4...20mA dwuprzewodowe

Przykład zamówienia S2E-3-3: wejście 4...20mA, wyjście 4...20mA
