S2US-W

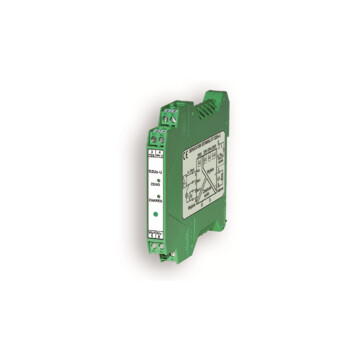

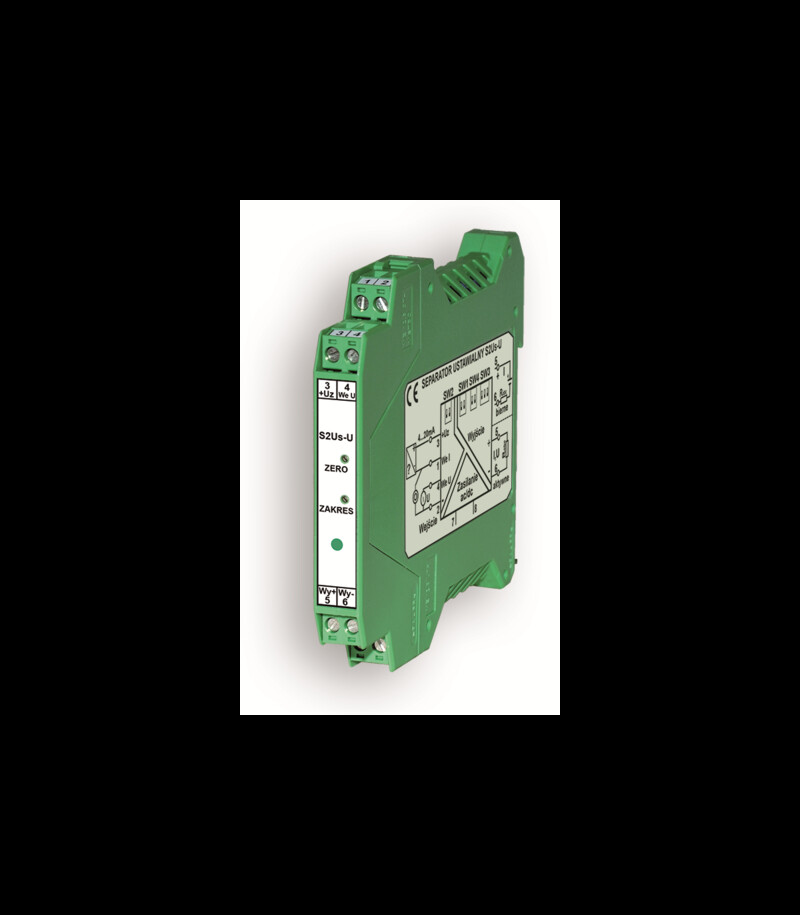

SEPARATOR USTAWIALNY Z UNIWERSALNYM ZASILANIEM TYP S2Us-W

Obudowa listwowa o szerokości 12,5mm
Sygnał wejściowy i wyjściowy ustawiany przełącznikami kodowymi 0÷20mA, 4÷20mA,
0÷10V, 2÷10V
Możliwość zasilenia wejściowej pętli 4...20mA z przetwornikiem dwuprzewodowym
Możliwość wyboru przełącznikiem wyjścia prądowego aktywnego lub biernego 4÷20mA
Pełna separacja galwaniczna obwodów: wejściowego, wyjściowego oraz zasilania

PRZEZNACZENIE:

Separator S2Us-W pełni funkcję uniwersalnego separatora z ustawianymi przez użytkownika standardami sygnału wejściowego i wyjściowego. Ustawienia standardów wejścia i wyjścia 0÷20mA, 4÷20mA, 0÷10V, 2÷10V wykonuje się za pomocą dwóch przełączników kodowych P1, P2 umieszczonych wewnątrz obudowy. Jeden przełącznik dwupozycyjny znajduje się od strony wejścia a drugi przełącznik trzypozycyjny znajduje się od strony wyjścia.
Separator może również pełnić funkcję zasilacza-separatora przetworników dwuprzewodowych sterujących wejście (zaciski 1, 3) separatora.
Typowym zastosowaniem separatora S2Us-W jest galwaniczne oddzielenie obwodów pomiarowych zainstalowanych na obiekcie od części centralnej. Pozwala to zmniejszyć wpływ zakłóceń obiektowych na pracę sterowników, regulatorów i rejestratorów oraz zapewnia bezpieczeństwo pracy tych urządzeń izolując ich wejścia od zagrożeń wynikających ze współpracy z odległymi źródłami sygnałów (wyładowania atmosferyczne, napięcia energetyczne, zakłócenia radioelektryczne).
Zamiana dowolnego sygnału wejściowego na dowolny sygnał wyjściowy ułatwia dopasowanie do siebie urządzeń pracujących w różnych standardach.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy 0/4…20mA, 0…10V wybierany przełącznikiem
Rezystancja wejściowa wejścia prądowe: 70Ω
Rezystancja wejściowa wejścia napięciowe: ≥100kΩ
Zasilanie wejściowej pętli prądowej 4...20mA: 24VDC ±1,5V
Sygnał wyjściowy 0/4…20mA aktywny, 4…20mA bierny, 0…10V ustawiane 3 przełącznikami
Rezystancja obciążenia Robc: wyjścia prądowe max 750Ω
wyjścia napięciowe ≥2kΩ
Napięcie zasilania: 21...28VDC; 60 mA
Klasa: 0,15%
Nieliniowość: ±0,05%
Dryft temperaturowy: ±0,01 % / ºC
Błąd od zmian napięcia zasilania lub Robc: ±0,02%
Separacja galwaniczna: 2kV, 50Hz wzajemnie między wejściem, wyjściem i zasilaniem
Stała czasowa: 0,2s lub inna po uzgodnieniu
Obudowa listwowa: szerokość - 12,5 mm, wysokość - 99 mm, głębokość - 114,5 mm
Stopień ochrony: IP40
Sposób mocowania: na szynę TS35
Temperatura otoczenia: -30...+60°C
Atmosfera otoczenia: brak pyłów i gazów agresywnych
Wilgotność względna: do 90%
Wymagania bezpieczeństwa: PN-EN 61010-1:2002
Wymagania EMC: PN-EN 61000-6-1, PN-EN 61000-6-3

SPOSÓB ZAMAWIANIA:
Separator ustawialny z sygnalizacją typ S2Us-W
