S2US-U

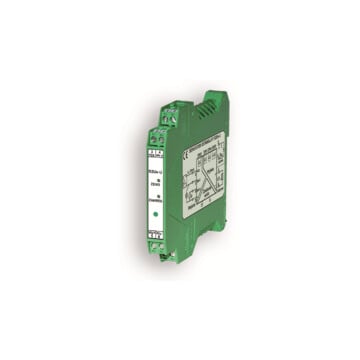

SEPARATOR USTAWIALNY Z UNIWERSALNYM ZASILANIEM TYP S2Us-U

Obudowa listwowa o szerokości 12,5mm
Sygnał wejściowy i wyjściowy ustawiany przełącznikami kodowymi
Możliwość zasilenia wejściowej pętli 4...20mA z przetwornikiem dwuprzewodowym
Możliwość wyboru przełącznikiem wyjścia prądowego aktywnego lub biernego 4÷20mA
Szeroki zakres napięcia zasilania 21÷240VAC/DC
Pełna separacja galwaniczna obwodów: wejściowego, wyjściowego oraz zasilania

PRZEZNACZENIE:

Separator S2Us-U pełni funkcję uniwersalnego separatora z ustawianymi przez użytkownika standardami sygnału wejściowego i wyjściowego. Ustawienia standardów wejścia i wyjścia 0÷20mA, 4÷20mA, 0÷10V wykonuje się za pomocą czterech przełączników kodowych SW1, SW2, SW3, SW4 umieszczonych wewnątrz obudowy. Jeden przełącznik dwupozycyjny (SW2) znajduje się od strony wejścia a trzy przełączniki (SW1, SW3, SW4) znajdują się od strony wyjścia.
Separator może pełnić funkcję zasilacza-separatora przetworników dwuprzewodowych sterujących wejście (zaciski 1, 3) separatora. Wyjściowy prąd 4÷20mA separatora może być aktywny lub bierny. Przy wyjściu biernym separator steruje pętlą 4÷20mA zasilaną np. ze sterownika.
Typowym zastosowaniem separatora jest galwaniczne oddzielenie obwodów pomiarowych zainstalowanych na obiekcie od części centralnej. Pozwala to zmniejszyć wpływ zakłóceń obiektowych na pracę sterowników, regulatorów i rejestratorów oraz zapewnia bezpieczeństwo pracy tych urządzeń izolując ich wejścia od zagrożeń wynikających ze współpracy z odległymi źródłami sygnałów (wyładowania atmosferyczne, napięcia energetyczne, zakłócenia radioelektryczne, różnice potencjałów części obiektowej od części centralnej).
Zamiana dowolnego sygnału wejściowego na dowolny sygnał wyjściowy ułatwia dopasowanie do siebie urządzeń pracujących w różnych standardach.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy 0/4…20mA, 0…10V wybierany przełącznikiem
Rezystancja wejściowa wejścia prądowe: 70Ω
Rezystancja wejściowa wejścia napięciowe: ≥100kΩ
Zasilanie wejściowej pętli prądowej 4...20mA: 24VDC ±1,5V
Sygnał wyjściowy 0/4…20mA aktywny, 4…20mA bierny, 0…10V ustawiane 3 przełącznikami
Rezystancja obciążenia Robc: wyjścia prądowe max 750Ω
wyjścia napięciowe ≥2kΩ
Napięcie zasilania: 21...240VAC/DC; 2VA (W)
Klasa: 0,15%
Nieliniowość: ±0,05%
Dryft temperaturowy: ±0,01 % / ºC
Błąd od zmian napięcia zasilania lub Robc: ±0,02%
Separacja galwaniczna: 2kV, 50Hz wzajemnie między wejściem, wyjściem i zasilaniem
Stała czasowa: 0,2s lub inna po uzgodnieniu
Obudowa listwowa: szerokość - 12,5 mm, wysokość - 99 mm, głębokość - 114,5 mm
Stopień ochrony: IP40
Sposób mocowania: na szynę TS35
Temperatura otoczenia: -30...+60°C
Atmosfera otoczenia: brak pyłów i gazów agresywnych
Wilgotność względna: do 90%
Wymagania bezpieczeństwa: PN-EN 61010-1:2002
Wymagania EMC: PN-EN 61000-6-1, PN-EN 61000-6-3

SPOSÓB ZAMAWIANIA:

Separator ustawialny typ S2Us-U
