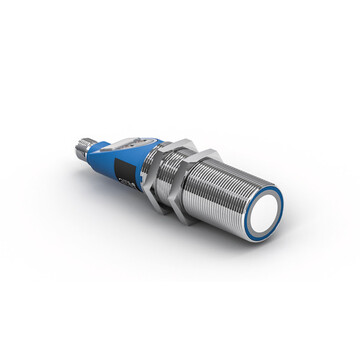

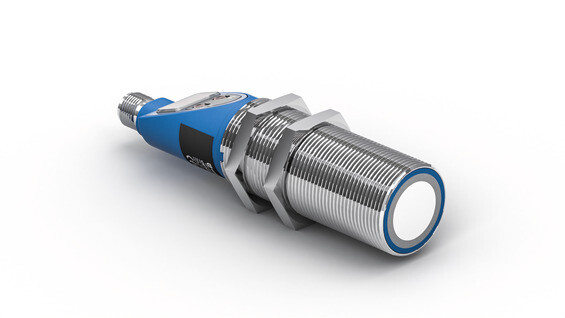

UMF303U035
Czujnik ultradźwiękowy firmy Wenglor, zakres 200 ... 3000 mm, wyjście analogowe 0 ... 10 V / 4 ... 20 mA, Io-Link, PNP / NO lub NC, zasilanie 18 -30 VDC, przyłacze elektryczne M12-5pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
12
Producent
Wenglor
Opisy produktu
- Wyjście cyfrowe i analogowe
- Obudowa ze stali nierdzewnej
- Tryb synchroniczny i multipleksowy
- Dryf temperatury można wyeliminować
Te czujniki ultradźwiękowe oceniają dźwięk odbity przez obiekt. Wykrywają prawie każdy obiekt i są szczególnie odpowiednie dla poziomu napełnienia. Czujnik wykrywa obiekty niezależnie od ich materiału, stanu skupienia, koloru lub przeźroczystości. Czujniki można łatwo regulować za pomocą 4-cyfrowego 7-segmentowego wyświetlacza. Wygodne programowanie i szybka diagnostyka są możliwe za pośrednictwem interfejsu O-Link.
| Dane ultradźwiękowe | ||
|---|---|---|
| Zakres roboczy | 200...3000 mm | |
| Zakres pomiarowy | 2800 mm | |
| Odtwarzalność maksymalna | 4 mm | |
| Odchylenie liniowości | 4 mm | |
| Rozdzielczość | 0,3 mm | |
| Częstotliwość głowicy ultradźwiękowej | 120 kHz | |
| Kąt otwarcia | < 14 ° | |
| Żywotność (T = +25 °C) | 100000 h | |
| Histereza przełączania | 30 mm | |
| Dane elektryczne | ||
| Zasilanie | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 40 mA | |
| Częstotliwość przełączania | 3 Hz | |
| Czas odpowiedzi | 167 ms | |
| Zakres temperatury | -25...60 °C | |
| Ilość wyjść | 1 | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| PNP max. prąd przełączania | 100 mA | |
| Wyjście analogowe | 0...10 V/4...20 mA | |
| Tryb Synchronous | do 40 czujników | |
| Tryb Multiplex | do 16 czujników | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.0 | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-In | |
| Materiał obudowy | stal nierdzewna; Tworzywo | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-4/5 pin | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 725,66 a | |
| Wyjście | ||
| Wyjście błędu | tak | |
| PNP NO lub NC | tak | |
| Wyjście analogowe | tak | |
| IO-Link | tak | |
