UC6000-30GM-2EP-IO-V15 - 191245
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=350-6000 mm, IO-Link, 2 x PNP/ NPN / NO lub NC, zasilanie 10-30 VDC, konektor M12, odpowiedź = 13Hz, IP67, L=106 mm, synchronizacja, wybór szerokości wiązki, kompencacja temperatury
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC6000-30GM-2EP-IO-V15
- IO-Link interface for service and process data
- Programowalny przez DTM z PACTWARE
- 2 programowalne wyjścia przełączające
- Wybieralna szerokość płata dźwiękowego
- Opcje synchronizacji
- Kompensacja temperatury
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 350 ... 6000 mm | |
| Zakres regulacji | 400 ... 6000 mm | |
| Martwe pasmo | 0 ... 350 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 65 kHz | |
| Opóźnienie odpowiedzi | minimum: 140 ms ustawienie fabryczne: 280 ms |
|
| Pamięć | ||
| Pamięć nieulotna | EEPROM | |
| Pisz cykle | 100000 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | stałe: Włączanie i miganie: tryb gotowości lub komunikacja IO link | |
| LED żółty 1 | solid: Obiekt w zakresie oceny miganie: funkcja uczenia, obiekt wykryty |
|
| LED żółty 2 | solid: Obiekt w zakresie oceny miganie: funkcja uczenia, obiekt wykryty |
|
| Czerwona dioda LED | świeci na czerwono: Błąd czerwony, miga: funkcja programu, obiekt nie został wykryty |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 60 mA | |
| Pobór mocy | ≤ 1 W. | |
| Opóźnienie czasowe przed dostępnością | ≤ 200 ms | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Szybkość transmisji | Acykliczny: typowy 44 bity / s | |
| Czas cyklu | min. 72 ms | |
| Tryb | COM2 (38.4 kBit/s) | |
| Szerokość danych procesowych | 16 bitów | |
| Obsługa trybu SIO | tak | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | 0 ... 1 V | |
| Poziom 1 | 4 V ... UB | |
| Impedancja wejściowa | > 12 kΩ | |
| Znamionowy prąd wyjściowy | < 12 mA | |
| Długość impulsu | 0.5 ... 300 ms (level 1) | |
| Interwał impulsów | ? 74 ms (poziom 0) | |
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | ≤ 13 Hz | |
| Operacja multipleksowania | ≤ 14 Hz / n, n = liczba czujników, n ≤ 10, (ustawienie fabryczne: n = 5) | |
| Wyjście | ||
| Typ wyjścia | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Znamionowy prąd roboczy | 200 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Spadek napięcia | ≤ 2,5 V. | |
| Powtórz dokładność | ≤ 0,1% pełnej skali | |
| Częstotliwość przełączania | ≤ 1,5 Hz | |
| Histereza zakresu | 1% skorygowanego zakresu roboczego (ustawienia domyślne), programowalne | |
| Wpływ temperatury | ≤ 1,5% wartości pełnej skali (z kompensacją temperatury) ≤ 0,2% / K (bez kompensacji temperatury) |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |

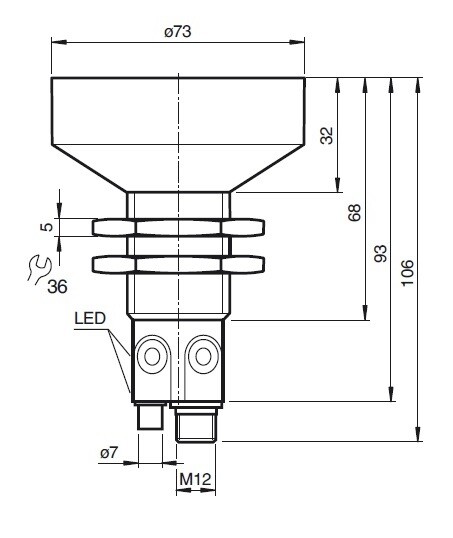

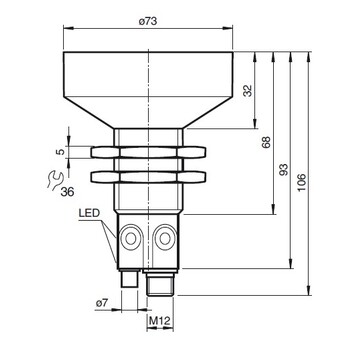

| Średnica obudowy | 73 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | Stal nierdzewna 1.4305 / AISI 303, TPU, poliamidy | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Masa | 165 g | |
| Ustawienia fabryczne | ||
| Wyjście 1 | near switch point: 400 mm far switch point: 6000 mm output function: Window mode output behavior: NO contact |
|
| Wyjście 2 | near switch point: 500 mm far switch point: 3000 mm output function: Window mode output behavior: NO contact |
|
| Szerokość wiązki | szeroki | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
