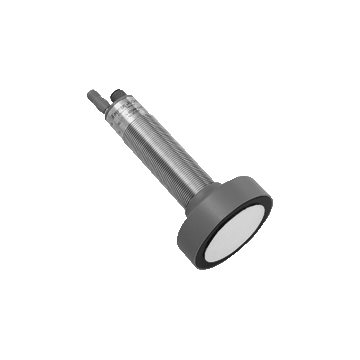

UC6000-30GM-IUR2-V15 - 104095

Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=350-6000 mm, 4-20 mA lub 0-10V, zasilanie 10-30 VDC, konektor M12, odpowiedź = 1Hz, IP65, L=160 mm, synchronizacja, wybór szerokości wiązki, kompencacja temperatury

UC6000-30GM-IUR2-V15 - 104095

Dodaj do porównania Usuń z porównania

1 983,05 zł

2 439,15 zł z podatkiem VAT

Dostępny na magazynie (5 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa

Opisy produktu

Najważniejsze parametry Ultrasonic sensor UC6000-30GM-IUR2-V15
  • Interfejs parametryzacji do specyficznej dla aplikacji regulacji ustawienia czujnika za pomocą programu serwisowego ULTRA 3000
  • Analogowy prąd i napięcie wyjściowe
  • Opcje synchronizacji
  • Regulowana moc akustyczna i czułość
  • Kompensacja temperatury

Opis produktu
System pojedynczej głowicy
Ogólne specyfikacje
Zasięg wykrywania 350 ... 6000 mm
Zakres regulacji 400 ... 6000 mm
Martwe pasmo 0 ... 350 mm
Standardowa tarcza celownicza 100 mm x 100 mm
Częstotliwość przetwornika około 65 kHz
Opóźnienie odpowiedzi 285 ms minimum
850 ms ustawienie fabryczne
Wskaźniki / środki operacyjne
LED zielony stałe: Power-on
flashowanie: Wykryto obiekt funkcji trybu lub programu
LED żółty 1 bryła: obiekt w zakresie oceny
miganie: funkcja programu
LED żółty 2 stały: obiekt w zasięgu wykrywania
miganie: funkcja programu
Czerwona dioda LED stałe: temperatura / wtyczka programu nie podłączona
miga: błąd lub obiekt funkcji programu nie został wykryty
Złącze temperatury / TEACH-IN Kompensacja temperatury, programowanie zakresu oceny, ustawienie funkcji wyjścia
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, tętnienie 10% SS
Pobór mocy ≤ 900 mW
Opóźnienie czasowe przed dostępnością ≤ 500 ms
Interfejs
Typ interfejsu RS 232, 9600 Bit / s, bez parzystości, 8 bitów danych, 1 bit stopu
Wejście wyjście
Synchronizacja dwukierunkowy
poziom 0 -U B ... + 1 V
poziom 1: +4 V ... + U B
wejście impedancja: > 12 KOhm
impuls synchronizacji: ? 100 µs, okres interpolacji synchronizacji: ? 2 ms
Częstotliwość synchronizacji
Działanie w trybie wspólnym max. 7 Hz
Operacja multipleksowania ≤ 7 Hz / n , n = ilość czujników , n ≤ 5 ,
Wyjście
Typ wyjścia 1 prąd wyjściowy 4 ... 20 mA
1 napięcie wyjściowe 0 ... 10 V.
Rozdzielczość zakres oceny [mm] / 4000, ale ? 0,35 mm
Odchylenie krzywej charakterystycznej ≤ 0,2% pełnej skali
Powtórz dokładność ≤ 0,1% pełnej skali
Impedancja obciążenia prąd wyjściowy: ≤ 500 Ohm
napięcie wyjściowe: ? 1000 Ohm
Wpływ temperatury ≤ 2% wartości pełnej skali (z kompensacją temperatury)
≤ 0,2% / K (bez kompensacji temperatury)
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003
Aprobaty i certyfikaty
Aprobata UL Lista cULus, cel ogólny
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)

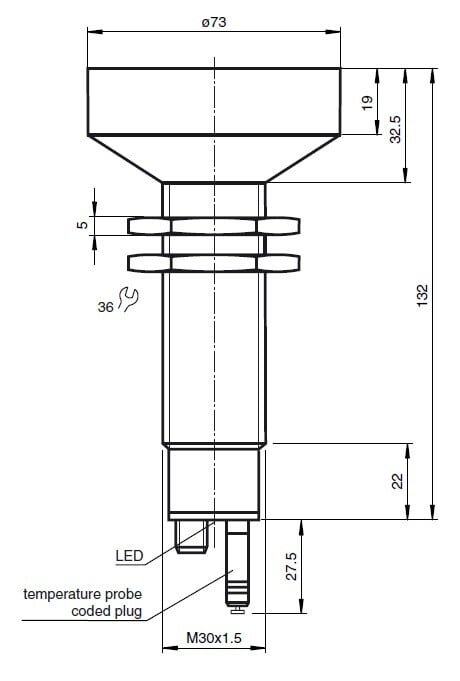

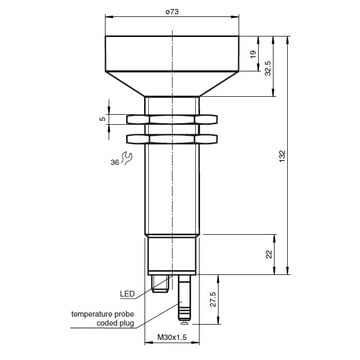

Specyfikacja mechaniczna
Rodzaj połączenia Wtyczka M12 x 1, 5 pinów
Średnica obudowy 73 mm
Stopień ochrony IP65
Materiał
Obudowa stal nierdzewna (1.4305 / AISI 303)
Części z tworzywa PBT
Przetwornik mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa
Masa 280 g
Ustawienia fabryczne
Wyjście granica oceny A1: 800 mm
granica oceny A2: 6000 mm
rampa wznoszenia
System Classcode
ECLASS 13.0 27272803
ECLASS 12.0 27272803
ECLASS 11.0 27272803
ECLASS 10.0.1 27272803
ECLASS 9.0 27272803
ECLASS 8.0 27272803
ECLASS 5.1 27272803
ETIM 9.0 EC001849
ETIM 8.0 EC001849
ETIM 7.0 EC001849
ETIM 6.0 EC001849
ETIM 5.0 EC001849
UNSPSC 12.1 41111960
