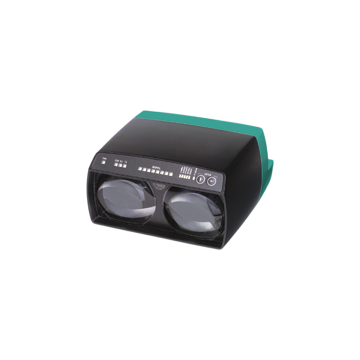

LS610-DA-P/F1/35 - 131640
Optyczny transport danych firmy Pepperl+Fuchs, PROFIBUS, izolowany galwanicznie, zakres 0 ... 240 m, modulowane światło podczerwone, 18 ... 30 V DC, konektor 2 x M12-5pin + M12-4pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optical data coupler LS610-DA-P/F1/35
- Urządzenia dla PROFIBUS
- Bezproblemowa przerwa w wiązce światła dzięki technologii TVT (Telegram Verification Technology)
- Złącze wtykowe do szybkiego montażu
- Proste programowanie bez otwierania urządzenia
- Do zastosowania w zakresie detekcji 0
- Wskaźnik linii dla siły sygnału
| Opis produktu |
|---|
| Optyczny łącznik danych dla PROFIBUS, zasięg wykrywania 240 m, światło podczerwone, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 240 m | |
| Zakres wykrywania progu | 260 m | |
| Rodzaj światła | modulowane światło podczerwone | |
| Średnica plamki świetlnej | 2 m przy odległości 100 m | |
| Opening angle | 1.1 ° | |
| Limit światła otoczenia | > 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 250 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik przepływu danych | LED zielona: emiter LED żółta: odbiornik LED czerwona: uszkodzony telegram |
|
| Wskaźnik funkcji | pomoc w ustawianiu: migająca przednia czerwona dioda LED Siła sygnału (8 diod LED: czerwona, żółta, zielona) Szybkość transmisji, tryb pracy | |
| Elementy sterujące | klucze membranowe, 2 klucze, mogą być elektrycznie zamykane | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 200 mA | |
| Prędkość transmisji danych | 93,75; 187,5; (350); 500; 1500 kBit / s, ustawialny | |
| Częstotliwość pracy | F1 = 8.25 MHz | |
| Interfejs | ||
| Typ interfejsu | PROFIBUS, izolowany galwanicznie | |
| Wejście | ||
| Wejście funkcji | Keylock, internal Pull-up resistor keypad locked with 0 V |
|
| Wyjście | ||
| Stability alarm output | 1 PNP (switches if there is sufficient stability control) short-circuit protected, max. 200 mA | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenia | CE, cULus | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 50 ° C (14 ... 122 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | 4-stykowe, złącze M12x1, standardowe (zasilanie), 5-stykowe, złącze M12x1, kodowanie B (Bus In), 5-stykowe, gniazdo M12x1, kodowanie B (Bus Out / Termination) |
|
| Materiał | ||
| Obudowa | ABS / PC | |
| Twarz optyczna | plastikowy | |
| Masa | 700 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 43201404 |
