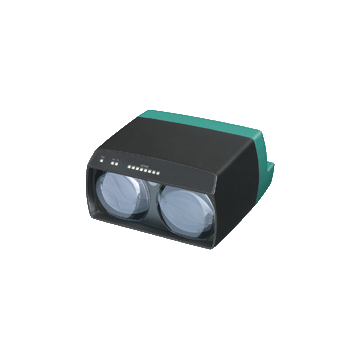

LS610-DA-IBS/F1/35/146 - 225079
Optyczny transport danych firmy Pepperl+Fuchs, RS 422, izolowany galwanicznie, zakres 0 ... 240 m, modulowane światło podczerwone, 18 ... 30 V DC, konektor 2 x M12-5pin + M12-4pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optical data coupler LS610-DA-IBS/F1/35/146
- Urządzenia do INTERBUS
- Wersja do zastosowań w niskich temperaturach
- Złącze wtykowe do szybkiego montażu
- Bez parametryzacji
- Do zastosowania w zakresie detekcji 0
- Wskaźnik linii dla siły sygnału
| Opis produktu |
|---|
| Optyczny łącznik danych dla INTERBUS, zasięg wykrywania 240 m, światło podczerwone, wtyczka M12, wersja niskotemperaturowa |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 240 m | |
| Zakres wykrywania progu | 260 m | |
| Rodzaj światła | modulowane światło podczerwone | |
| Średnica plamki świetlnej | 2 m przy odległości 100 m | |
| Opening angle | 1.1 ° | |
| Limit światła otoczenia | > 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 260 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik przepływu danych | LED zielona: emiter LED żółta: odbiornik |
|
| Wskaźnik funkcji | pomoc w ustawieniu: migająca przednia czerwona dioda LED Siła sygnału (8 diod LED: czerwona, żółta, zielona) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 200 mA | |
| Prędkość transmisji danych | 0 ... 2 MBit / s | |
| Częstotliwość pracy | F1 = 8.25 MHz | |
| Interfejs | ||
| Typ interfejsu | RS 422, izolowany galwanicznie | |
| Wyjście | ||
| Stability alarm output | 1 PNP (switches if there is sufficient stability control) short-circuit protected, max. 200 mA | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenia | CE, cULus | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 50 ° C (-22 ... 122 ° F), Do stosowania w suchym zimnie | |
| Temperatura przechowywania | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | 4-stykowe, złącze M12x1, standardowe (zasilanie), 5-stykowe, złącze M12x1, kodowanie B (Remote Bus In), 5-stykowe, gniazdo M12x1, kodowanie B (Remote Bus Out) |
|
| Materiał | ||
| Obudowa | ABS / PC | |
| Twarz optyczna | plastikowy | |
| Masa | 700 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 43201404 |
