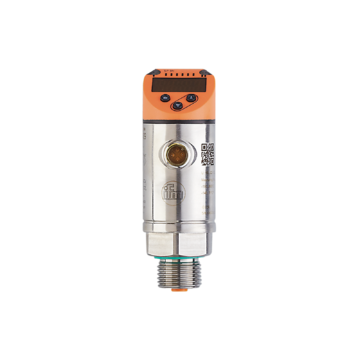

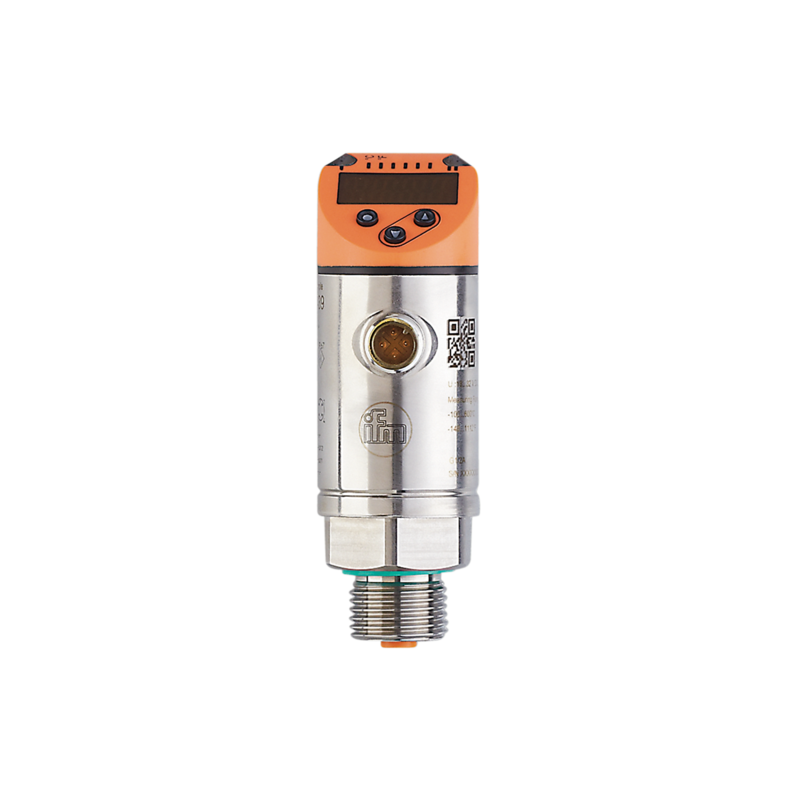

TR7439 - TR-000KDBM12-QFPKG/US/
Jednostka przetwarzająca z wyświetlaczem do sond temperatury PT100 / PT1000, PNP/NPN,G 1/2 GZ,IO-Link, Konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Bardzo duży zakres oceny temperatury
- Dwa wyjścia przełączające, w tym jedno z interfejsem komunikacyjnym IO-Link
- Intuicyjna i wygodna obsługa 3 przyciskami
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Automatyczne rozpoznawanie typu podłączonego czujnika
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy | ||
| -100...600 °C | -148...1112 °F | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do elementów pomiarowych Pt100 i Pt1000 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 1 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| -100...600 °C | -148...1112 °F | |
| Punkt przełączania SP | ||
| -99,8...600 °C | -147,6...1112 °F | |
| Punkt resetu rP | ||
| -100...599,8 °C | -148...1111,6 °F | |
| W krokach co | ||
| 0,1 °C | 0,1 °F | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia przełącznika [K] | 0,1 | |
| Rozdzielczość wyświetlacza [K] | 0,1 | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [K] | ± 0,3 + (± 0,1 % MS) | |
| Dokładność wyświetlacza [K] | ± 0,3 + (± 0,1 % MS) | |
| Współczynnik temperaturowy [% na zakres 10 K] | 0,1; (W przypadku odchyłki od warunków odniesienia 25 ± 5 °C) | |
| Czasy reakcji | ||
| Czas reakcji [ms] | 390 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-3 | ||
| DIN EN 61000-6-2 | ||
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 252 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | K012 | |
| Dane mechaniczne | ||
| Waga [g] | 198,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4301 / 304); PBT+PC-GF30; PBT-GF20; PC | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 2 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
| Uwagi | ||
| Uwagi | MS = ustawiony zakres pomiaru | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
