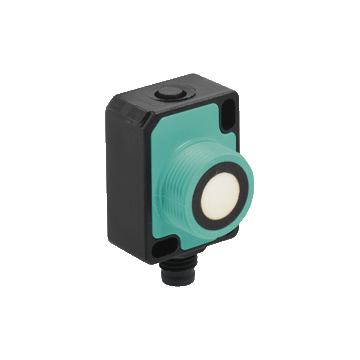

UC800-F77S-IU-IO-V31 - 261248
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, obudowa kostkowa 32x12x20, sn=60-800 mm, 4-20 mA lub 0-10 V, IO-Link, zasilanie 18-30 VDC, konektor M8, IP67, osynchronizacja, wybór szerokości wiązki, kompensacja temperatury
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC800-F77S-IU-IO-V31
- Interfejs IO-Link do parametryzacji
- Programowalny przez DTM z PACTWARE
- Wybieralna szerokość płata dźwiękowego
- Opcje synchronizacji
- Kompensacja temperatury
- Wyjście analogowe
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 60 ... 800 mm | |
| Zakres regulacji | 70 ... 800 mm | |
| Martwe pasmo | 0 ... 60 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 255 kHz | |
| Opóźnienie odpowiedzi | minimum: 13 ms ustawienie fabryczne: 49 ms |
|
| Czas cyklu czujnika | ? 13 ms (ustawienie fabryczne); programowalny do 60 s |
|
| Pamięć | ||
| Pamięć nieulotna | EEPROM | |
| Pisz cykle | 300000 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | stałe: zasilanie włączone flashowanie: tryb gotowości lub komunikacja IO-Link |
|
| LED żółty | bryła: obiekt w zakresie oceny miganie: programowanie limitów, wykryty obiekt |
|
| Czerwona dioda LED | stały: błąd miganie: granice programowania, obiekt nie został wykryty |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC, tętnienie 10% SS |
|
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Pobór mocy | ≤ 500 mW | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Interfejs | ||
| Typ interfejsu | IO-Link (dostępne po aktywacji przyciskiem programowania do następnego resetu) | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe | |
| 0 Level | 0 ... 1 V | |
| Poziom 1 | 2.5 V ... UB | |
| Impedancja wejściowa | > 22 kΩ | |
| Znamionowy prąd wyjściowy | źródło prądu < 2,5 mA | |
| Długość impulsu | ? 1 ms z zewnętrznym sterowaniem, niski aktywny | |
| Częstotliwość synchronizacji | ||
| Działanie w trybie wspólnym | ≤ 82 Hz | |
| Operacja multipleksowania | ≤ 82 Hz / n, n = liczba czujników, n ≤ 10, | |
| Wyjście | ||
| Typ wyjścia | 1 analogowy wyjście 0 (4) ... 20 mA lub 1 analogowy wyjście 0 ... 10 V. |
|
| Rozdzielczość | wyjście prądowe: zakres oceny [mm] / 3200, ale ? 0,35 mm wyjście napięciowe: zakres oceny [mm] / 4000, ale ? 0,35 mm |
|
| Odchylenie krzywej charakterystycznej | ≤ ± 1% pełnej skali | |
| Powtórz dokładność | ≤ ± 0,1% pełnej skali | |
| Impedancja obciążenia | prąd wyjściowy: ≤ 500 Ohm napięcie wyjściowe: ? 1000 Ohm |
|
| Wpływ temperatury | ≤ ± 0.75 % of the end value (with temperature compensation), from 10 minutes after switching on the sensor ; 0.17 %/K (without temperature compensation) | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | prąd wyjściowy -25 ... 60 ° C (-13 ... 140 ° F) napięcie wyjściowe -25 ... 70 ° C (-13 ... 158 ° F) Przy mocowaniu jednym Nakrętka M18, zakres temperatur dla każdego zaczyna się od 0 ° C (32 ° F). |
|
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M8 x 1, 4 piny | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | 13 g | |
| Moment dokręcania, śruby mocujące | z nakrętkami M3 maks. 0,2 Nm z nakrętkami M18 maks. 1 Nm |
|
| Ustawienia fabryczne | ||
| Wyjście | bliski limit: 70 mm daleki limit: 800 mm Tryb wyjścia: narastająca rampa typ wyjścia: 4 ... 20 mA |
|
| Szerokość wiązki | szeroki | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
