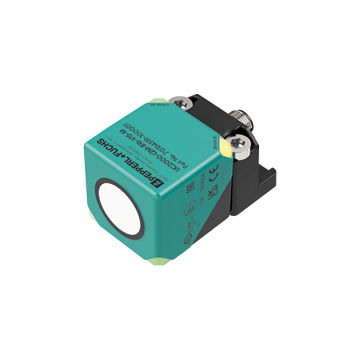

UC2000-L2M-B16-V15-M - 70134319-100001
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, obudowa kostkowa 40x40x65 mm, sn=60-2000 mm, CanOpen, zasilanie 5-30 VDC, przewód 2 m, IP68, zatwierdzenie E1, synchronizacja, wybór szerokości wiązki, kompensacja temperatury, -40 ... 85 °C
Zapytaj o produkt:
UC2000-L2M-B16-V15-M - 70134319-100001 1 430,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC2000-L2M-B16-V15-M
- Interfejs CANopen
- Zatwierdzenie typu E1
- Wysoka odporność na zakłócenia elektromagnetyczne
- Głowica czujnika dwukierunkowa i obrotowa
- Wytrzymała metalowa podstawa
- Wskaźniki funkcji widoczne ze wszystkich kierunków
- Stopień ochrony IP68
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 80 ... 2000 mm | |
| Martwe pasmo | 0 ... 80 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 175 kHz | |
| Nominalne oceny | ||
| Błąd liniowości | < 20 mm | |
| Dryft temperaturowy | < +/- 20 mm | |
| Opóźnienie czasowe przed dostępnością | ≤ 700 ms | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Kategoria | ||
| MTTF d | 421 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED żółty | obiekt w zakresie oceny | |
| LED czerwony / zielony | CANopen status display | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 9 ... 30 V. | |
| Prąd zasilania bez obciążenia | ≤ 50 mA | |
| Pobór mocy | typ. 0.6 W | |
| Interfejs | ||
| Typ interfejsu | MOGĄ | |
| Communication protocol | Mogę otworzyć | |
| Process data | Input: 48 Bit - measured value (distance value) 16 Bit - signal quality 8 Bit - counter-1 16 Bit or counter-2 8 Bit - status register 8 Bit |
|
| ID węzła | programowalny | |
| Vendor ID | 173 (0xAD) | |
| Product code | 50331650 (0x03000002) | |
| Szybkość transmisji | 250 kBit/s , programmable 125 ... 1000 kBit/s | |
| Zakończenie | zewnętrzny | |
| Czas cyklu | 28.5 ms preset , programmable | |
| Min. czas cyklu | 28.5 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Communication interface | CiA 310, Ver. 4.2.0 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Regulamin EKG ONZ nr 10 (E1) | Type-approval number: 10R-069608 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Connector plug | |
| Stopień ochrony | IP68 | |
| Materiał | ||
| Obudowa | PA-GF35 | |
| Złącze | ||
| Gwintowanie | M12 | |
| Liczba pinów | 5 | |
| Masa | 175 g | |
| Ustawienia fabryczne | ||
| Ustawienia domyślne | counter-1 , 8 Bit | |
| Szerokość wiązki | szeroki | |
| Synchronizacja | wyłączony | |
| ID węzła | 16 | |
| Szybkość transmisji | 250 kBit / s | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
