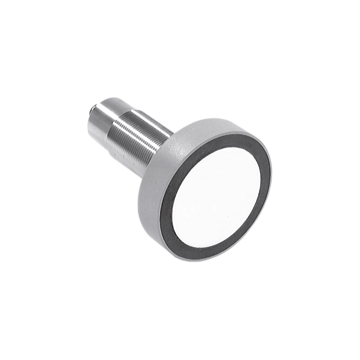

UB6000-30GM-H3-V1 - 130479
Czujnik ultradźwiękowy firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UB6000-30GM-H3-V1
- Oddzielna ocena
- Tryb bezpośredniego wykrywania
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 350 ... 6000 mm | |
| Zakres regulacji | 400 ... 6000 mm | |
| Martwe pasmo | 0 ... 350 mm 1) | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 65 kHz | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, tętnienie 10% SS | |
| Prąd zasilania bez obciążenia | ≤ 30 mA | |
| Wejście | ||
| Rodzaj wejścia | 1 wejście wejściowe dla impulsu nadajnika (zegar) 0-poziom (aktywne): < 5 V (U B > 15 V) 1-poziom (nieaktywne): > 10 V ... + U B (U B > 15 V) 0-poziom (aktywne ): < 1/3 U B (10 V < U B < 15 V) 1-poziomowy (nieaktywne): > 2/3 U B ... + U B (10 V < U B </ sub > < 15 V) |
|
| Długość impulsu | 50 ... 700 µs (typ. 500 µs) 2) | |
| Długość pauzy | ? 50 x długość impulsu | |
| Impedancja | 10 kOhm wewnętrzny podłączony do + U B | |
| Wyjście | ||
| Typ wyjścia | 1 wyjście impulsowe dla czasu działania echa, odporne na zwarcie otwarty kolektor PNP z rozwijanym opornikiem = 22 kOhm poziom 0 (bez echa): -U B poziom 1 ( wykryte echo): ? (+ U B -2 V) |
|
| Znamionowy prąd roboczy | 15 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
| Wpływ temperatury | czas propagacji echa: 0,17% / K | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Średnica obudowy | 74 mm | |
| Stopień ochrony | IP67 | |
| Materiał | ||
| Obudowa | mosiądz niklowany; elementy z tworzywa: PBT | |
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Masa | 250 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001847 |
| UNSPSC 12.1 | 41111960 |
