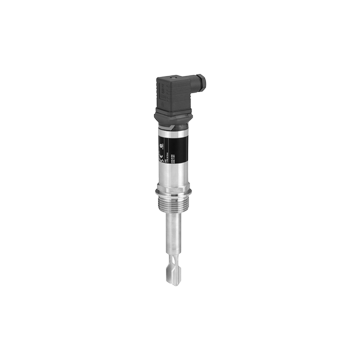

LVL-A7-BG4B-E5PU-CG-EMS
Wibracyjny sygnalizator poziomu cieczy firmy Pepperl+Fuchs, przyłącze procesowe G1, wydłużony widelec, materiał stal nierdzewna, max. temp. 150 st.C, zasilanie 10-35 VDC, podłączenie dławica M16, wyjście dla stanu MIN oraz MAX
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Vibration Limit Switch LVL-A7-BG4B-E5PU-CG-EMS
- Wyłącznik krańcowy do cieczy
- Przyłącze procesowe G1
- Nadaje się do temperatur procesowych do 150 ° C (302 ° F)
- Wytrzymała obudowa ze stali nierdzewnej
- Kontrola działania na miejscu możliwa dzięki wskaźnikowi LED
- Test działania zewnętrznego z magnesem testowym
Ogólne specyfikacje | ||
---|---|---|
Metoda pomiaru | Kamerton doprowadza się do swojej częstotliwości rezonansowej za pomocą napędu piezoelektrycznego. Jeśli kamerton jest pokryty cieczą, częstotliwość ta się zmienia. Elektronika monitoruje częstotliwość rezonansową i wskazuje, czy kamerton swobodnie wibruje lub jest pokryty cieczą. | |
Rodzaj konstrukcji | urządzenie z krótką rurką | |
Tryb pracy | MAX = maksymalne bezpieczeństwo: Urządzenie utrzymuje elektroniczny przełącznik zamknięty, dopóki poziom cieczy jest poniżej widelca. przykładowe zastosowanie: zabezpieczenie przed zalaniem MIN = minimalne bezpieczeństwo: Urządzenie utrzymuje elektroniczny przełącznik zamknięty, dopóki widelec jest zanurzony w cieczy. przykład zastosowania: zabezpieczenie pomp przed pracą na sucho Przełącznik elektroniczny otwiera się, jeśli limit zostanie osiągnięty, jeśli wystąpi błąd lub w przypadku awarii zasilania (spoczynkowy) obecna zasada) |
|
Zasilanie | ||
Podłączenie | To urządzenie może być używane z dowolnym obwodem sekwencyjnym, o ile obwód może obsługiwać wartości obwodu elektrycznego elementów przełączających. | |
Napięcie znamionowe | 10 ... 35 V DC | |
Zabezpienie | zewnętrzny 500 mA wolny | |
Zużycie prądu | < 15 mA | |
Pobór mocy | 975 mW | |
Tętnienie | 5 V ss przy 0 ... 400 Hz | |
Wejście | ||
Zmienna mierzona | gęstość | |
Zakres pomiaru | min. 0,7 g / cm 3 | |
Wyjście | ||
Typ wyjścia | przełącz wyjście | |
Prąd przełączania | max. 250 mA | |
Zgodność z dyrektywą | ||
Zgodność elektromagnetyczna | ||
Dyrektywa 2014/30 / UE | EN 61326-1:2006 , EN 61326-2-3:2006 | |
Dyrektywa 2004/108 / WE | EN 61326-1:2006 , EN 61326-2-3:2006 | |
Dostosowanie | ||
Zgodność elektromagnetyczna | NE 21 | |
Stopień ochrony | IEC 60529 | |
Odporność na wstrząsy | EN 60068-2-27 | |
Odporność na wibrację | EN 60068-2-64 | |
Klasa klimatyczna | DIN EN 60068-2-38/IEC 68-2-38 | |
Dokładność pomiaru | ||
Referencyjne warunki pracy | - temperatura otoczenia: 25 ° C (+77 ° F) - ciśnienie procesowe: 1 bar (14,5 psi) - płyn: woda (gęstość: około 1 g / cm 3 , lepkość: 1 mm 2 / s) - średnia temperatura: 25 ° C (+77 ° F) - ustawienie gęstości: > 0,7 g / cm 3 - opóźnienie przełączania: standardowe (0,5 s, 1 s) |
|
Rozdzielczość wartości mierzonej | < 0.5 mm | |
Częstotliwość pomiaru | około 1100 Hz w powietrzu | |
Punkt przełączania | 13 mm ± 1 mm | |
Niepowtarzalność | ± 1 mm zgodny z DIN 61298-2 | |
Histereza | max. 3 mm | |
Wpływ temperatury otoczenia | nieistotny | |
Wpływ średniej temperatury | -25 µm / ° C | |
Wpływ średniego ciśnienia | -20 µm/bar | |
Czas przełączania | - 0,5 s, gdy kamerton jest objęty - 1.0 s, gdy kamerton jest odkryty |
|
Opóźnienie włączenia | max. 3 s | |
Warunki pracy | ||
Warunki instalacji | ||
Pozycja montażowa | patrz informacje techniczne (TI) | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Odporność na wstrząsy | a = 300 m / s 2 = 30 g, 3 płaszczyzny x 2 kierunki x 3 wstrząsy x 18 ms, zgodnie z testem Ea | |
Odporność na wibracje | a (RMS) = 50 m / s 2 , ASD = 1,25 (m / s 2 ) 2 / Hz, f = 5 do 2000 Hz, t = 3 x 2 godz | |
Warunki procesu | ||
Średnia temperatura | -40 ... 150 ° C (-40 ... 302 ° F) | |
Ciśnienie procesowe (ciśnienie statyczne) | -1 ... +40 bar (-14,5 ... +580 psi) | |
Stan agregacji | ciekły | |
Gęstość | min. 0,7 g / cm 3 | |
Lepkość | 1 ... 10000 mPa / s, lepkość dynamiczna | |
Stała zawartość | < Ř5 mm | |
Specyfikacja mechaniczna | ||
Stopień ochrony | IP65, NEMA 4X | |
Podłączenie | złącze zaworu M16 | |
Materiał | Przyłącze procesowe i krótka rura: stal nierdzewna 316L (1.4401 / 1.4435) kamerton: stal nierdzewna 316L pokrywa obudowy i złącze: PPSU |
|
Jakość powierzchni | R a < 3,2 µm | |
Masa | około 169 g | |
Proces łączenia | gwint G1 zgodny z ISO 228 | |
Wskazanie i działanie | ||
Wyświetlacz | Wyświetlacz LED znajduje się po stronie połączenia. - zielona dioda LED: sygnalizacja gotowości do pracy - czerwona dioda LED: sygnalizacja usterki - żółta dioda LED: sygnalizacja trybu pracy |
|
Test działania | test działania z magnesem testowym (wyposażenie opcjonalne) | |
Certyfikaty i dopuszczenia | ||
Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
Ochrona przed przelaniem | patrz zatwierdzenie (ZE) | |
Informacje ogólne | ||
Dokumentacja uzupełniająca | informacje techniczne (TI) instrukcja obsługi (BA) dopuszczenie (ZE) |
|
Dodatkowa informacja | Oświadczenie o zgodności, Deklaracja zgodności, Poświadczenie zgodności i instrukcje muszą być przestrzegane w stosownych przypadkach. Aby uzyskać informacje, zobacz www.pepperl-fuchs.com. | |
Akcesoria | ||
Przeznaczenie | patrz informacje techniczne (TI) |
System | Classcode |
---|---|
ECLASS 13.0 | 27200518 |
ECLASS 12.0 | 27200518 |
ECLASS 11.0 | 27200518 |
ECLASS 10.0.1 | 27200518 |
ECLASS 9.0 | 27200589 |
ECLASS 8.0 | 27200589 |
ECLASS 5.1 | 27200589 |
ETIM 9.0 | EC001447 |
ETIM 8.0 | EC001447 |
ETIM 7.0 | EC001447 |
ETIM 6.0 | EC001447 |
ETIM 5.0 | EC001447 |
UNSPSC 12.1 | 41111950 |
