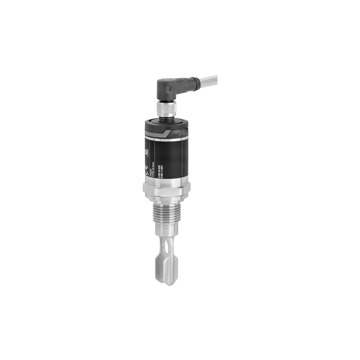

LVL-A7-AG1A-E5V1-CG-EMS
Wibracyjny sygnalizator poziomu cieczy firmy Pepperl+Fuchs, przyłącze procesowe G1/2, materiał stal nierdzewna, max. temp. 100 st.C, zasilanie 10-35 VDC, podłączenie konektor M12, wyjście dla stanu MIN oraz MAX
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Vibration Limit Switch LVL-A7-AG1A-E5V1-CG-EMS
- Wyłącznik krańcowy do cieczy
- Przyłącze procesowe G1 / 2
- Nadaje się do temperatur procesowych do 100 ° C (212 ° F)
- Wytrzymała obudowa ze stali nierdzewnej
- Kontrola działania na miejscu możliwa dzięki wskaźnikowi LED
- Test działania zewnętrznego z magnesem testowym
| Ogólne specyfikacje | ||
|---|---|---|
| Metoda pomiaru | Kamerton doprowadza się do swojej częstotliwości rezonansowej za pomocą napędu piezoelektrycznego. Jeśli kamerton jest pokryty cieczą, częstotliwość ta się zmienia. Elektronika monitoruje częstotliwość rezonansową i wskazuje, czy kamerton swobodnie wibruje lub jest pokryty cieczą. | |
| Rodzaj konstrukcji | kompaktowe urządzenie | |
| Tryb pracy | MAX = maksymalne bezpieczeństwo: Urządzenie utrzymuje elektroniczny przełącznik zamknięty, dopóki poziom cieczy jest poniżej widelca. przykładowe zastosowanie: zabezpieczenie przed zalaniem MIN = minimalne bezpieczeństwo: Urządzenie utrzymuje elektroniczny przełącznik zamknięty, dopóki widelec jest zanurzony w cieczy. przykład zastosowania: zabezpieczenie pomp przed pracą na sucho Przełącznik elektroniczny otwiera się, jeśli limit zostanie osiągnięty, jeśli wystąpi błąd lub w przypadku awarii zasilania (spoczynkowy) obecna zasada) |
|
| Zasilanie | ||
| Podłączenie | To urządzenie może być używane z dowolnym obwodem sekwencyjnym, o ile obwód może obsługiwać wartości obwodu elektrycznego elementów przełączających. | |
| Napięcie znamionowe | 10 ... 35 V DC | |
| Zabezpienie | zewnętrzny 500 mA wolny | |
| Zużycie prądu | < 15 mA | |
| Pobór mocy | 975 mW | |
| Tętnienie | 5 V ss przy 0 ... 400 Hz | |
| Wejście | ||
| Zmienna mierzona | gęstość | |
| Zakres pomiaru | min. 0,7 g / cm 3 | |
| Wyjście | ||
| Typ wyjścia | przełącz wyjście | |
| Prąd przełączania | max. 250 mA | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61326-1:2006 , EN 61326-2-3:2006 | |
| Dyrektywa 2004/108 / WE | EN 61326-1:2006 , EN 61326-2-3:2006 | |
| Dostosowanie | ||
| Zgodność elektromagnetyczna | NE 21 | |
| Stopień ochrony | IEC 60529 | |
| Odporność na wstrząsy | EN 60068-2-27 | |
| Odporność na wibrację | EN 60068-2-64 | |
| Klasa klimatyczna | DIN EN 60068-2-38/IEC 68-2-38 | |
| Dokładność pomiaru | ||
| Referencyjne warunki pracy | - temperatura otoczenia: 25 ° C (+77 ° F) - ciśnienie procesowe: 1 bar (14,5 psi) - płyn: woda (gęstość: około 1 g / cm 3 , lepkość: 1 mm 2 / s) - średnia temperatura: 25 ° C (+77 ° F) - ustawienie gęstości: > 0,7 g / cm 3 - opóźnienie przełączania: standardowe (0,5 s, 1 s) |
|
| Rozdzielczość wartości mierzonej | < 0.5 mm | |
| Częstotliwość pomiaru | około 1100 Hz w powietrzu | |
| Punkt przełączania | 13 mm ± 1 mm | |
| Niepowtarzalność | ± 1 mm zgodny z DIN 61298-2 | |
| Histereza | max. 3 mm | |
| Wpływ temperatury otoczenia | nieistotny | |
| Wpływ średniej temperatury | -25 µm / ° C | |
| Wpływ średniego ciśnienia | -20 µm/bar | |
| Czas przełączania | - 0,5 s, gdy kamerton jest objęty - 1.0 s, gdy kamerton jest odkryty |
|
| Opóźnienie włączenia | max. 3 s | |
| Warunki pracy | ||
| Warunki instalacji | ||
| Pozycja montażowa | patrz informacje techniczne (TI) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Odporność na wstrząsy | a = 300 m / s 2 = 30 g, 3 płaszczyzny x 2 kierunki x 3 wstrząsy x 18 ms, zgodnie z testem Ea | |
| Odporność na wibracje | a (RMS) = 50 m / s 2 , ASD = 1,25 (m / s 2 ) 2 / Hz, f = 5 do 2000 Hz, t = 3 x 2 godz | |
| Warunki procesu | ||
| Średnia temperatura | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Ciśnienie procesowe (ciśnienie statyczne) | -1 ... +40 bar (-14,5 ... +580 psi) | |
| Stan agregacji | ciekły | |
| Gęstość | min. 0,7 g / cm 3 | |
| Lepkość | 1 ... 10000 mPa / s, lepkość dynamiczna | |
| Stała zawartość | < Ř5 mm | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 / IP67, NEMA 4X | |
| Podłączenie | Złącze M12, 4 piny | |
| Materiał | Przyłącze procesowe i krótka rura: stal nierdzewna 316L (1.4401 / 1.4435) kamerton: stal nierdzewna 316L pokrywa obudowy i złącze: PPSU |
|
| Jakość powierzchni | R a < 3,2 µm | |
| Masa | około 140 g | |
| Proces łączenia | gwint G1 / 2 zgodnie z ISO 228 | |
| Wskazanie i działanie | ||
| Wyświetlacz | Wyświetlacz LED znajduje się po stronie połączenia. - zielona dioda LED: sygnalizacja gotowości do pracy - czerwona dioda LED: sygnalizacja usterki - żółta dioda LED: sygnalizacja trybu pracy |
|
| Test działania | test działania z magnesem testowym (wyposażenie opcjonalne) | |
| Certyfikaty i dopuszczenia | ||
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Ochrona przed przelaniem | patrz zatwierdzenie (ZE) | |
| Informacje ogólne | ||
| Dokumentacja uzupełniająca | informacje techniczne (TI) instrukcja obsługi (BA) dopuszczenie (ZE) |
|
| Dodatkowa informacja | Oświadczenie o zgodności, Deklaracja zgodności, Poświadczenie zgodności i instrukcje muszą być przestrzegane w stosownych przypadkach. Aby uzyskać informacje, zobacz www.pepperl-fuchs.com. | |
| Akcesoria | ||
| Przeznaczenie | patrz informacje techniczne (TI) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27200518 |
| ECLASS 12.0 | 27200518 |
| ECLASS 11.0 | 27200518 |
| ECLASS 10.0.1 | 27200518 |
| ECLASS 9.0 | 27200589 |
| ECLASS 8.0 | 27200589 |
| ECLASS 5.1 | 27200589 |
| ETIM 9.0 | EC001447 |
| ETIM 8.0 | EC001447 |
| ETIM 7.0 | EC001447 |
| ETIM 6.0 | EC001447 |
| ETIM 5.0 | EC001447 |
| UNSPSC 12.1 | 41111950 |
