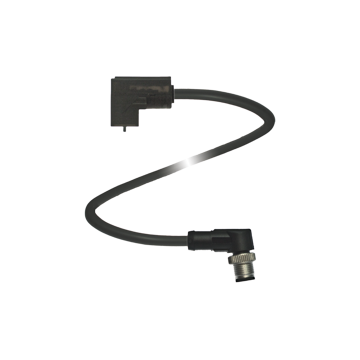

VMC-2+P/Z2-2M-PUR-V1-W - 456925
Przewód zaworowy obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka Forma C(Ind), DIN 2PIN + PE na wtyczka kątową męska M12-4pin, długość 2 m, PUR czarny, IP65 / IP67, zabezpiecznie diodą Zenera, LED sygnalizacyjny
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Valve Connector Cordset VMC-2+P/Z2-2M-PUR-V1-W
- Valve connector according EN 175301-803 A/ISO 4400
- Dioda Z jako obwód ochronny
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- Formowana uszczelka
- dowolnie wybierane modele kabli ze względu na zmostkowane uziemienie ochronne
- Kabel ognioodporny
- Suitable for drag chains and abrasion resistant
- Wolne od halogenu
| Opis produktu |
|---|
| Valve connector Form C, Z-diode LED 2-pin+PE to M12 plug angled A-coded 3-pin, PUR cable black, drag chain suitable |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | Złącze zaworu DIN | |
| Typ konstrukcji | form C | |
| Styl | angled | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 2 + PE | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | angled | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 3 | |
| Kodowanie | Kodowanie A. | |
| Wskaźniki / środki operacyjne | ||
| LED żółty | Wyświetlacz operacyjny | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V AC / DC | |
| Prąd pracy | max. 4 A. | |
| Tłumienie | Dioda Zenera | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | Valve connector : DIN EN 175301-803 | |
| Łatwopalność | DIN VDE 0482 , DIN EN 50265-2-1 , UL 94 | |
| Bezhalogenowy | DIN VDE 0472-815 | |
| UV resistance | DIN EN ISO 4892-2-A | |
| Oil resistance | DIN EN 60811-2-1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze 1 | -20 ... 85 ° C (-4 ... 185 ° F) | |
| Złącze 2 | -25 ... 90 ° C (-13 ... 194 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -20 ... 80 ° C (-4 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0.6 Nm | |
| Instalacja narzędzi | screw M2.5 x 27.5 | |
| Cykle krycia | min. 100 | |
| Złącze 2 | ||
| Moment dokręcający | 0.6 Nm | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP65 / IP67 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 4,5 mm | |
| Promień gięcia | > 50 mm, > 22.5 mm, stały | |
| Kolor płaszcza | ciemnoszary (RAL 7021) | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,5 mm 2 | |
| Kolor rdzenia | Core 1: black 1, Core 2: black 2, Core 3: green/yellow | |
| Konstrukcja rdzenia | 28 x 0,15 mm Ř | |
| Długość | 2 m | |
| Kod kabla | Li 9Y 11Y 3 x 0,50 | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 15000000 | |
| Prędkość ruchu | max. 5 m/s | |
| Odległość obrotu | 0.9 m | |
| Przyśpieszenie | max. 30 m/s2 | |
| Materiał | ||
| Bezhalogenowy | tak | |
| Złącze 1 | ||
| Screw connection | TPU, czarny | |
| Body | TPU , molded | |
| Powierzchnia styku | Sn | |
| Łatwopalność | V-0 | |
| Złącze 2 | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | HB | |
| Kabel | ||
| Poszycie | PUR | |
| Izolacja żyły | PP | |
| UV resistance | tak | |
| Oil resistance | good | |
| Łatwopalność | V-0 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27060312 |
| ECLASS 12.0 | 27060312 |
| ECLASS 11.0 | 27060312 |
| ECLASS 10.0.1 | 27060312 |
| ECLASS 9.0 | 27060312 |
| ECLASS 8.0 | 27279218 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
