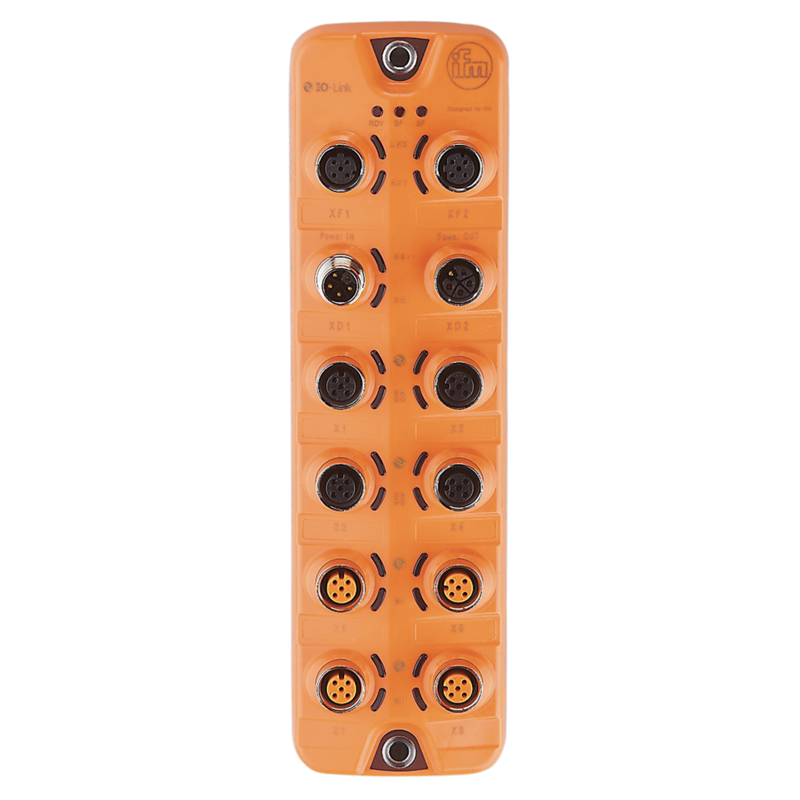

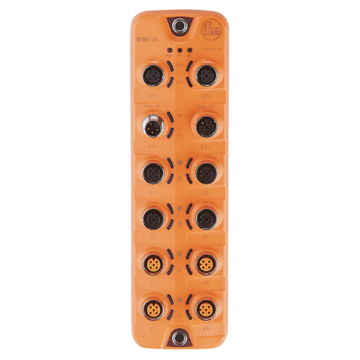

AL1402
Master IO-Link z interfejsem Profinet, Liczba wejść binarnych: 12, Liczba wyjść binarnych: 12, Ethernet, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Master IO-Link skonstruowany zgodnie ze specyfikacją AIDA producentów dla motoryzacji
- Łączenie łańcucha zasilania z wykorzystaniem standaryzowanej techniki łączeniowej M12 z kodowaniem L
- Konfigurowalne ograniczenie prądowe dla każdego portu zapewnia bezpieczną pracę
- Pomiar napięcia i prądu dla kazdego portu do monitorowania energii
- Podłączanie elementów wykonawczych do 2 A
| Aplikacja | ||
|---|---|---|
| Aplikacja | Moduły I/O do zastosowań sieciowych | |
| Funkcja łańcuchowa | Zasilanie; złącze sieciowe | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 20...30 DC; (US ; zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | 300...3900; (US) | |
| Klasa ochrony | III | |
| Dodatkowe zasilanie [V] | 20...30 DC; (UA) | |
| Dane elektryczne - Napęd siłownika UA | ||
| Maks. całkowity prąd obciążenia [A] | 8 | |
| Obciążalność na port [A] | 2; (nastawny: 0...2; Ustawienia fabryczne: 2) | |
| Dane elektryczne - Zasilanie czujnika US | ||
| Maks. całkowity prąd obciążenia [A] | 3,6 | |
| Obciążalność na port [A] | 2; (nastawny: 0...2; Ustawienia fabryczne: 0,45) | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 16; (konfigurowalne) | |
| Liczba wejść i wyjść | Liczba wejść binarnych: 12; Liczba wyjść binarnych: 12 | |
| Wejścia | ||
| Liczba wejść binarnych | 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) | |
| Poziom przełączania Wysoki [V] | 11...30 | |
| Poziom przełączania Niski [V] | 0...5 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2) | |
| Zabezpieczenie przed zwarciem | tak | |
| Wyjścia - Napęd siłownika UA | ||
| Maks. prąd obciążenia na wyjście [mA] | 2000 | |
| Wyjścia - Zasilanie czujnika US | ||
| Maks. prąd obciążenia na wyjście [mA] | 2000 | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet; IO-Link | |
| Interfejsy - Ethernet - PROFINET | ||
| Standard transmisji danych | 100Base-TX | |
| Prędkość transmisji | 100 MBit/s | |
| Protokół | PROFINET | |
| Ustawienia fabryczne | adres IP: 0.0.0.0 maska podsieci: 0.0.0.0 adres IP bramki: 0.0.0.0 adres MAC: patrz tabliczka znamionowa |
|
| Notatka n/t interfejsów | IO-Link Integration Edition 2 CC-C (Conformance Class C) (IRT-Switch) redundancja S2 Netload Class III CiR (Configuration in Run) SNMP (Simple Network Management Protocol) MRP (Media Redundancy Protocol) Dopuszczalne topologie sieci: liniowa pierścieniowa |
|
| Interfejsy - IO-Link Master | ||
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Liczba portów klasy A | 4 | |
| Liczba portów klasy B | 4 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Ochrona | IP 65; IP 66; IP 67 | |
| Stopień ochrony (NEMA 250) | 6P | |
| Stopień zabrudzenia | 2 | |
| Chemikalia | ||
| ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | |
| NEMA 250 5.13.1 | AA | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-4 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-64 2009-04 | ||
| DIN EN 60068-2-6 2008-10 | ||
| MTTF [lata] | 43 | |
| Dane mechaniczne | ||
| Waga [g] | 412,1 | |
| Materiał | obudowa: PA kolor pomarańczowy; Gniazdo: mosiądz niklowany | |
| Materiał uszczelnienia | FKM | |
| Uwagi | ||
| Uwagi | Dodatkowe informacje dostępne w instrukcji obsługi. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Ethernet | ||
| IN / OUT XF1, XF2 | Konektor: M12; kodowanie: D; uszczelnienie: FKM | |
| Połączenie elektryczne - Przyłącze procesowe | ||
| IO-Link Port Class B X1...X4 | Konektor: M12; kodowanie: A; uszczelnienie: FKM | |
| Połączenie elektryczne - Zasilanie IN | ||
| XD1 | Konektor: M12; kodowanie: L | |
| Połączenie elektryczne - Zasilanie OUT | ||
| XD2 | Konektor: M12; kodowanie: L; uszczelnienie: FKM | |
