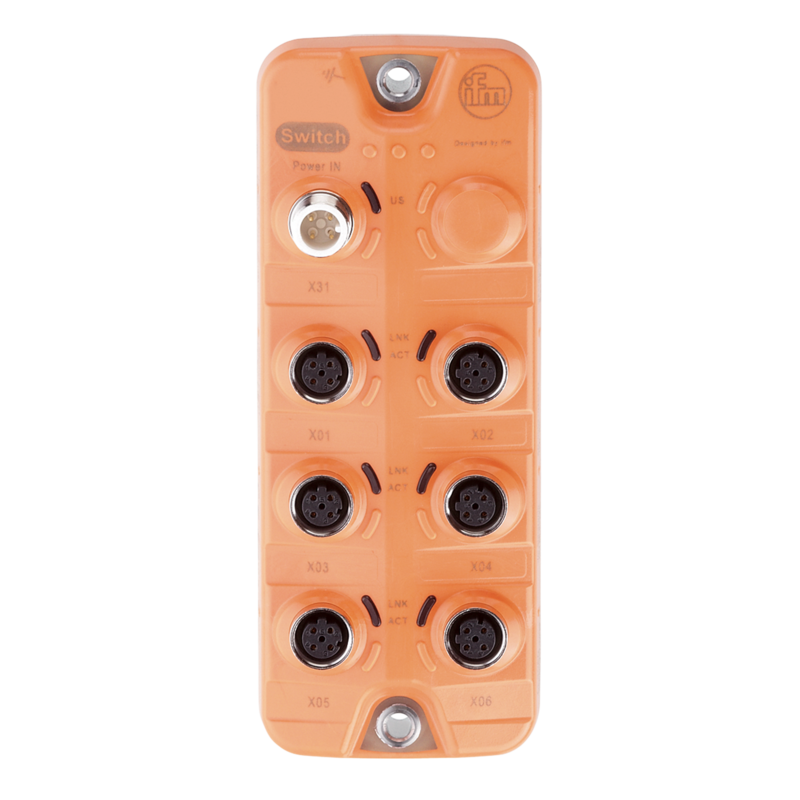

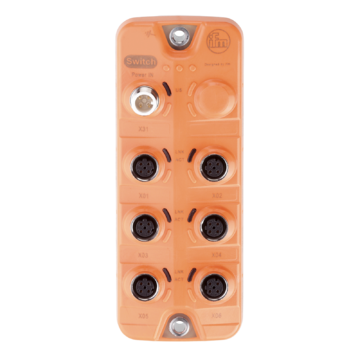

AL3000
PROFINET-Switch, interfejs komunikacyjny Ethernet, waga 296,1g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- 6-portowe przełączniki (niezarządzane) do PROFINET-u Klasa A
- Zasilanie napięciowe za pomocą standardowej technologii łaczeniowej M12 z kodowaniem A
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
| Aplikacja | ||
|---|---|---|
| Wykonanie | niezarządzany przełącznik sieciowy do zastosowń obiektowych | |
| Aplikacja | für PROFINET-Netzwerke | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 8...32 DC; (US ; zgodnie z SELV/PELV) | |
| Napięcie znamionowe DC [V] | 12 / 24 | |
| Pobór prądu [mA] | 100; (US; 24 V: 50 mA) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet | |
| Liczba interfejsów Ethernet | 6 | |
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | |
| Notatka n/t interfejsów | PROFINET zgodność z Klasą A (CC-A) typ przetwarzania: Zapisz i przekieruj Store and Forward auto polaryzacja auto negocjowanie auto MDI-X QoS (Quality of Service): IEEE 802.1p, IEEE 802.1Q priorytet kolejkowania: 4 wielkość tabeli adresów MAC: 2000 adresów zablokowania: LLDP, PTCP 01:80:C2:00:00:0E |
|
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Maks. wysokość nad poziomem morza [m] | 4000 | |
| Ochrona | IP 65; IP 66; IP 67 | |
| Stopień ochrony (NEMA 250) | 6P | |
| Stopień zabrudzenia | 2 | |
| Chemikalia | ||
| ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | |
| NEMA 250 5.13.1 | AA | |
| Testy / dopuszczenia | ||
| EMC | ||
| UN/ECE-R10 Emisja hałasu i zakłóceń akustycznych zgodnie z dyrektywą 95/54/EC | 100 V/m | |
| DIN EN 61000-6-2 ESD | ||
| DIN EN 61000-6-4 Burst | ||
| ISO 7637-2 puls 1 | Poziom rygoru 4 / stan funkcji C (12 V) | |
| ISO 7637-2 puls 2a | Poziom rygoru 4 / stan fnkcji A (12 V) | |
| ISO 7637-2 puls 2b | Poziom rygoru 4 / stan funkcji C (12 V) | |
| ISO 7637-2 puls 3a | Poziom rygoru 4 / stan fnkcji A (12 V) | |
| ISO 7637-2 puls 3b | Poziom rygoru 4 / stan fnkcji A (12 V) | |
| ISO 7637-2 puls 4 | Poziom rygoru 4 / stan fnkcji A (12 V) | |
| ISO 7637-2 puls 5a | Poziom rygoru 3 / stan fnkcji A (12 V) | |
| ISO 7637-2 puls 1 | Poziom rygoru 4 / stan funkcji C (24 V) | |
| ISO 7637-2 puls 2a | Poziom rygoru 4 / stan fnkcji A (24 V) | |
| ISO 7637-2 puls 2b | Poziom rygoru 4 / stan funkcji C (24 V) | |
| ISO 7637-2 puls 3a | Poziom rygoru 4 / stan fnkcji A (24 V) | |
| ISO 7637-2 puls 3b | Poziom rygoru 4 / stan fnkcji A (24 V) | |
| ISO 7637-2 puls 4 | Poziom rygoru 4 / stan fnkcji A (24 V) | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | ||
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-30 | ||
| EN 60068-2-78 | ||
| EN 60068-2-52 | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-64 | ||
| DIN EN 60068-2-6 | ||
| EN 60068-2-27 | ||
| Dane mechaniczne | ||
| Waga [g] | 296,1 | |
| Materiał | obudowa: PA kolor pomarańczowy; Gniazdo: mosiądz niklowany | |
| Materiał uszczelnienia | FKM | |
| Uwagi | ||
| Uwagi | Dodatkowe informacje dostępne w instrukcji obsługi. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Ethernet | ||
| X01...X06 | Konektor: 6 x M12; kodowanie: D; uszczelnienie: FKM | |
| Połączenie elektryczne - Zasilanie | ||
| X31 | Konektor: 1 x M12; kodowanie: A | |
