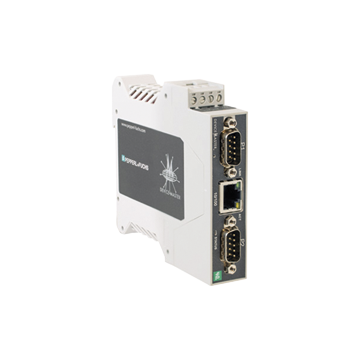

ICDM-RX/PN1-2DB9/RJ45-DIN - 70114039
Bramka PROFINET IO 2-portowe gniazdo DB9, montaż na szynę DIN, PROFINET IO do i z komunikacji Modbus TCP, Modbus ASCII, Modbus RTU i Modbus do Modbus, interfejsy RS-232/422/485 wybór programowo, producent Pepperl + Fuchs
Zapytaj o produkt:
ICDM-RX/PN1-2DB9/RJ45-DIN - 70114039 2 374,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry PROFINET IO to Modbus Gateway ICDM-RX/PN1-2DB9/RJ45-DIN
- Montaż na szynie DIN i złącza DB9
- PROFINET IO to and from Modbus TCP, Modbus ASCII, Modbus RTU and Modbus to Modbus communication
- Zaawansowana brama Modbus i możliwości routingu
- Podsystem mapowania danych i wbudowany koncentrator Modbus
- Konfiguracja internetowa
- Interfejsy do wyboru przez oprogramowanie RS-232/422/485
- Certyfikat NEMA TS2
| Opis produktu |
|---|
| PROFINET IO do Modbus Gateway 2-portowa szyna DIN DB9 |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E360395 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTBF | 46.3 a | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 5 ... 30 V DC | |
| Informacje ogólne | Redundant power | |
| Napięcie nominalne | 24 V DC | |
| Interfejs | ||
| Typ interfejsu | Interfejsy wybierane programowo: RS-232, RS-422, RS-485 (2 i 4-przewodowe) | |
| Fizyczny | 2 x DB9 | |
| Protokół | MODBUS RTU | |
| Obsługiwane prędkości transmisji | 300 bps to 230Kbps | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet przemysłowy | |
| Fizyczny | 1 x RJ45 | |
| Protokół | PROFINET IO | |
| Dodatkowe protokoły | ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO over TCP), SNMP (MIB-II), TCP/IP & UDP socket services, Telnet, and TFTP, and supports IP multicast data transmission | |
| Szybkość transmisji | 10/100 Mbps | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2:2005 , EN 610006-4:2007 , EN 610006-4/A1:2011 | |
| RoHS | EN IEC 63000:2018 | |
| Standardowa zgodność | ||
| Stopień ochrony | NEMA TS2 | |
| Bezpieczeństwo elektryczne | CSA C22.2 nr 60950 / UL60950 |
|
| Emitowane zakłócenia | EN 61000-6-4, EN 55032, FCC część 15 podczęść B, ICES-003, AS / NZS CISPR 32 | |
| Odporność na hałas | EN 61000-6-2, EN 55024 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 3048 m | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 116.8 mm | |
| Szerokość obudowy | 22,9 mm | |
| Wysokość obudowy | 99.1 mm | |
| Stopień ochrony | IP20 | |
| Podłączenie | Zasilanie: zaciski śrubowe Fieldbus: 1 x RJ45 Wejścia / wyjścia: 2 x DB9 |
|
| Materiał | ||
| Obudowa | Poliamid, UL94V-0 | |
| Masa | 136g | |
| Rodzaj konstrukcji | Moduł szafki | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242608 |
| ECLASS 12.0 | 27242608 |
| ECLASS 11.0 | 27242608 |
| ECLASS 10.0.1 | 27242608 |
| ECLASS 9.0 | 27242608 |
| ECLASS 8.0 | 27242608 |
| ECLASS 5.1 | 27242608 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
