AC5230

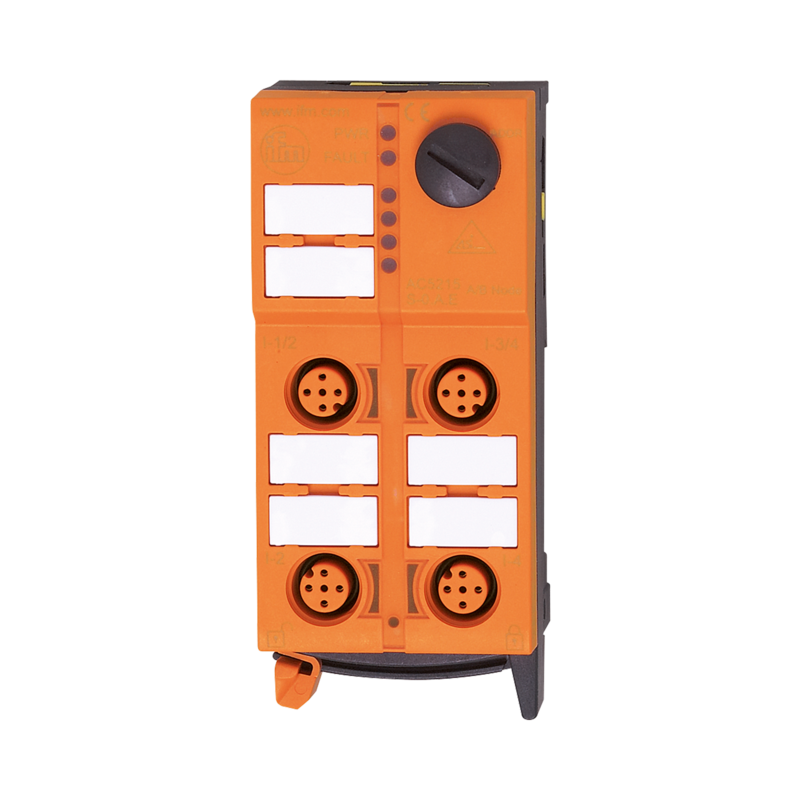

Moduł AS-i ClassicLine z technologią szybkiego montażu, Liczba wejść binarnych: 2, Liczba wejść analogowych: 1, Liczba wyjść analogowych: 1, IP 67, waga 198g
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Trzy kierunki kabla płaskiego do wyboru
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wejść analogowych: 1; Liczba wyjść analogowych: 1 | |
Aplikacja | ||
Wykonanie | Tylko do pracy z masterami AS-i o profilu M4 | |
Aplikacja | montaż obiektowy | |
Dane elektryczne | ||
Napięcie zasilania [V] | 26,5...31,6 DC | |
Maks. pobór prądu z sieci AS-i [mA] | 250 | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Maks. całkowity prąd obciążenia [A] | 0,2 | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wejść analogowych: 1; Liczba wyjść analogowych: 1 | |
Wejścia | ||
Liczba wejść binarnych | 2 | |
Obwód wejść binarnych | PNP | |
Zasilanie wejść | AS-i | |
Zasilanie [V] | 18...30; (DC) | |
Liczba wejść analogowych | 1; (podłączenie czujników 2-, 3- i 4-przewodowych) | |
Wejście analogowe (prądowe) [mA] | 4...20 | |
Maksymalny spadek napięcia na elemencie przy zasilaniu znamionowym [V] | 10 | |
Wejścia analogowe z zabezpieczeniem przeciwzwarciowym | tak | |
Rozdzielczość wejścia analogowego | 12 bit | |
Wyjścia | ||
Liczba wyjść analogowych | 1; (podłączenie aktuatorów 2-, 3- i 4-przewodowych) | |
Analogowe wyjście prądowe [mA] | 4...20 | |
Maksymalny spadek napięcia na elemencie dla prądu znamionowego. [V] | 10 | |
Rozdzielczość wyjścia analogowego | 12 bit | |
Wyjścia zasilania aktuatora | AS-i | |
Dokładność / odchylenie | ||
Błąd pomiaru [% wartości końcowej] | 0,5 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...70 | |
Temperatura składowania [°C] | -25...70 | |
Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
Maks. wysokość nad poziomem morza [m] | 2000 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
EN 50295 | ||
IEC 61000-6-2 | ||
MTTF [lata] | 137 | |
Dopuszczenie UL | ||
Zasilanie | Class 2 | |
Klasyfikacja AS-i | ||
Wersja AS-i | 3.0 | |
Rozszerzony tryb adresowania | nie | |
AS-i profil | S-7.5.5 | |
Konfiguracja AS-i E_A [hex] | 7 | |
AS-i_ID_kod [hex] | 5.5 | |
Dane mechaniczne | ||
Waga [g] | 198 | |
Materiał | PA; Styki nakłuwające: CuSn6 niklowane i cynowane | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
sygnał analogowy | LED, kolor żółty Kanały AI1, AO1 | |
Stan wyjścia | LED, kolor żółty Kanały I1...I2 | |
działanie | LED, kolor zielony AS-i | |
Błąd | LED, kolor czerwony | |
Połączenie elektryczne | ||
Podłączenie modułu | Kabel płaski | |
Akcesoria | ||
Dostarczane elementy | część dolna | |
Akcesoria (opcjonalne) | Osłona: M12, E73004 | |
Uwagi | ||
Uwagi | Połączenie 3-przewodowe możliwe za pośrednictwem zewnętrznego połaczenia. Zasilanie siłownika na pinach 1 i 3 może być wykorzystywane do zasilania czujników / elementów wykonawczych. W takim przypadku nie jest zapewniona izolacja elektryczna do sieci AS-i. Analogowe wejścia i wyjścia (piny 2 i 4) są rozdzielone elektrycznie i nie mają połączenia z AS-i. Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału: I-1/2, I-2, Pin 1, Pin 3 Piny są połączone elektrycznie z przewodem AS-i. |
|
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
; Maks. długość przewodu: 30 m | ||
Połączenie elektryczne - analogowy | ||
Konektor: M12; kodowanie: A; Maks. długość przewodu: 30 m | ||
Połączenie elektryczne - cyfrowy | ||
Podłączenie | Konektor: M12; kodowanie: A; Maks. długość przewodu: 30 m |
