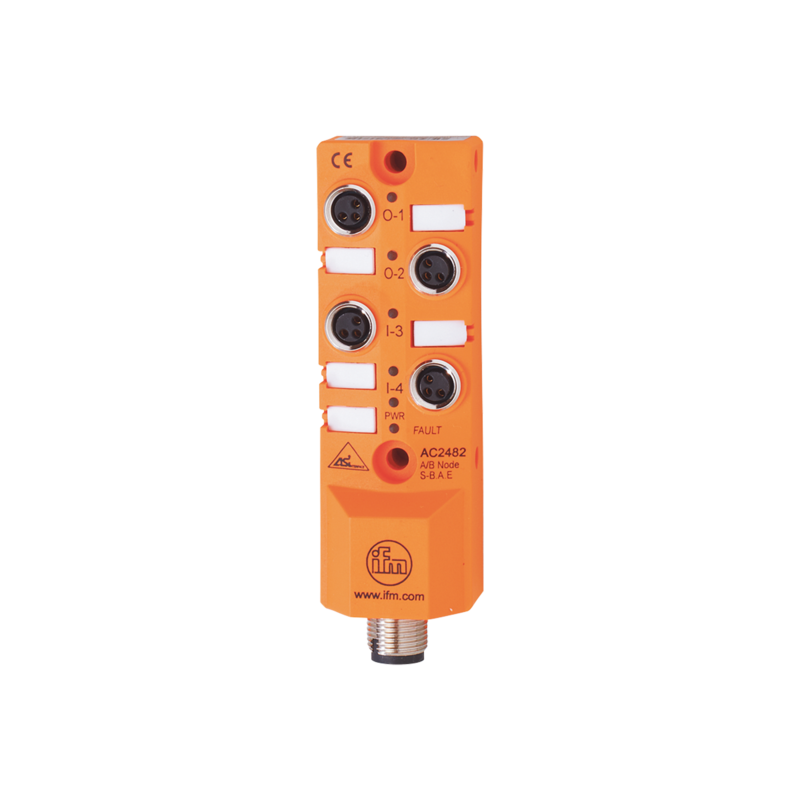

AC2482
Moduł AS-i CompactLine, M12, -25...60, waga 111g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż i podłączanie instalacji przewodowej
- Duża odporność na uderzenia i drgania dzięki pełnemu zalaniu masą kablową
- Wyraźnie widoczne, mocne diody LED wskazujące pracę, funkcję i błąd
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Ogranicznik mechaniczny zabezpieczający uszczelkę O-ring przed zniszczeniem
| Aplikacja | ||
|---|---|---|
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 230 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść binarnych: 2 | |
| Wejścia | ||
| Liczba wejść binarnych | 2 | |
| Obwód wejść binarnych | PNP; (typ 2 wg IEC 61131-2) | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 18...30; (DC) | |
| Maksymalna obciążalność wejść łącznie [mA] | 180; (obciążenie prądem dla wszystkich wejść i wyjść: 180 mA) | |
| Poziom przełączania Wysoki [V] | > 11 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 2 | |
| Zakres napięcia DC [V] | 18...30 | |
| Maks. prąd obciążenia na wyjście [mA] | 180; (obciążenie prądem dla wszystkich wejść i wyjść: 180 mA) | |
| Zabezpieczenie przed zwarciem | tak | |
| Separacja galwaniczna | nie | |
| Wyjścia zasilania aktuatora | AS-i | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...60 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 65; IP 67; IP 68 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 62026-2 | ||
| EN 50581 | ||
| MTTF [lata] | 261 | |
| Dopuszczenie UL | ||
| Zasilanie | Class 2 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Rozszerzony tryb adresowania | tak | |
| AS-i profil | S-B.A.E | |
| Konfiguracja AS-i E_A [hex] | B | |
| AS-i_ID_kod [hex] | A.E | |
| Certyfikat AS-i | 100901 | |
| Dane mechaniczne | ||
| Waga [g] | 111 | |
| Typ montażu | montaż do zabudowy w szafie | |
| Wymiary [mm] | 90,5 x 30 x 23,5 | |
| Materiał | PBT | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor żółty I1...I2, O1...O2 | |
| działanie | LED, kolor zielony AS-i | |
| Błąd | LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Podłączenie modułu | M12 | |
| Akcesoria | ||
| Dostarczane elementy | Oznaczniki Zaślepki: 2 |
|
| Akcesoria (opcjonalne) | Osłona: M8, E73005 Konektor kabla płaskiego wypierający izolację: 1 m, przewód okrągły, E70582 Konektor kabla płaskiego wypierający izolację: M12, E70096 Adapter do montażu na szynę DIN:, E73006 |
|
| Uwagi | ||
| Uwagi | Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału: I-, I+, I1, I2 Piny są połączone elektrycznie z przewodem AS-i. |
|
| Sztuk w opakowaniu | 1 szt. | |
