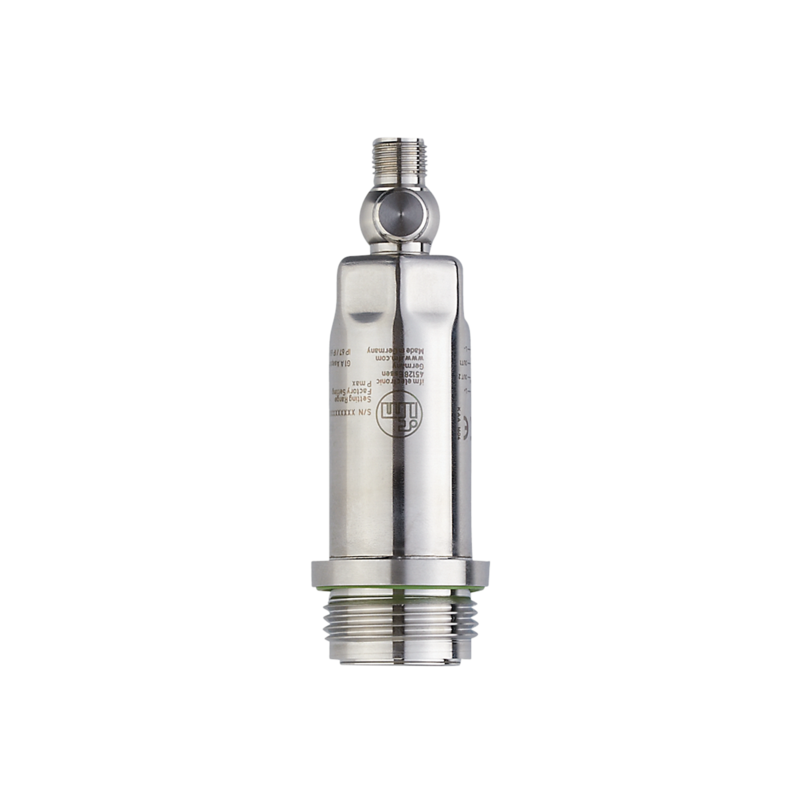

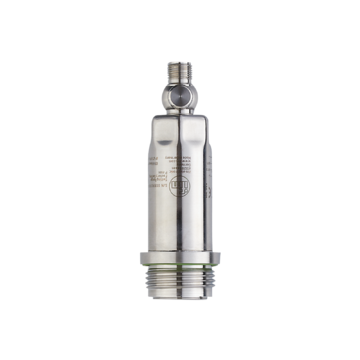

PM1718 - PM-,40BREA01-E-ZVG/US
Czujnik ciśnienia przeznaczony do aplikacji spożywczych firmy IFM, zakres = -0,05...0,4 bar, G 1 gwint zewnętrzny Aseptoflex Vario, IO-Link , wyjście skalowalne 4...20 mA, temp. medium -25...150 °C, IP67 / IP68 / IP69K
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wytrzymała konstrukcja ze stali nierdzewnej zgodna z wymaganiami przemysłu spożywczego
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario | |
Aplikacja | ||
Konstrukcja | styki pozłacane | |
Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |
Monitoring temperatury | nie | |
Aplikacja | montaż zabudowany do przemysłu spożywczego | |
Media | Media lepkie i zawiesiny; ciecze i gazy | |
Temperatura medium [°C] | -25...125; (150 max. 1h) | |
Odporność na podciśnienie [mbar] | -1000 | |
Rodzaj ciśnienia | ciśnienie względne | |
Brak strefy martwej | tak | |
Dane elektryczne | ||
Napięcie zasilania [V] | 18...30 DC | |
Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Zasada pomiaru | hydrostatyczna | |
Zintegrowana funkcja Watchdog | tak | |
Dane elektryczne - 2-przewodowy | ||
Pobór prądu [mA] | 3,5...21,5 | |
Czas rozruchu [s] | 1 | |
Dane elektryczne - 3-przewodowy | ||
Pobór prądu [mA] | < 45 | |
Czas rozruchu [s] | 0,5 | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
Wyjścia | ||
Łączna liczba wyjść | 2 | |
Sygnał wyjściowy | sygnał analogowy; IO-Link; (konfigurowalne) | |
Liczba wyjść analogowych | 1 | |
Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
Maks. obciążenie [Ω] | 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Dokładność / odchylenie | ||
Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
Odchyłka od charakterystyki [% zakresu] | < ± 0,2 (DIN EN 61298-2); (uwzg. błąd zera i zakresu, nieliniowość, histerezę; Turn down 1:1) | |
Odchylenie liniowości [% zakresu] | < ± 0,15; (Turn down 1:1) | |
Odchylenie histerezy [% zakresu] | < ± 0,15; (Turn down 1:1) | |
Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,05; (0...70 °C) | |
Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,15; (0...70 °C) | |
Czasy reakcji | ||
Tłumienie wyjścia analogowego dAA [s] | 0...4 | |
Czasy reakcji - 2-przewodowy | ||
Czas odpowiedzi skokowej wyjścia analogowego [ms] | 30 | |
Czasy reakcji - 3-przewodowy | ||
Czas odpowiedzi skokowej wyjścia analogowego [ms] | 7 | |
Interfejsy | ||
Interfejs komunikacyjny | IO-Link | |
Typ transmisji | COM2 (38,4 kBaud) | |
IO-Link Revision | 1.1 | |
Profil | Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | |
SIO tryb | nie | |
Wymagany typ portu master | A | |
Ilość danych analogowych | 3 | |
Min.czas cyklu procesu [ms] | 3,2 | |
Obsługiwane DeviceID | ||
Typ działania | DeviceID | |
domyślnie | 1410 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...80 | |
Temperatura składowania [°C] | -40...100 | |
Ochrona | IP 67; IP 68; IP 69K | |
Testy / dopuszczenia | ||
EMC | ||
DIN EN 61000-6-2 | ||
DIN EN 61000-6-3 | ||
Odporność na wstrząsy | ||
DIN EN 60068-2-27 | 50 g (11 ms) | |
Odporność na wibracje | ||
DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
MTTF [lata] | 364 | |
Uwaga dotycząca dopuszczeń | certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm | |
Dopuszczenie UL | ||
Dopuszczenie UL numer | J021 | |
Dane mechaniczne | ||
Waga [g] | 272,05 | |
Materiał | stal nierdzewna (1.4404 / 316L); PBT | |
Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE | |
Min. liczba cykli ciśnienia | 100 milionów | |
Moment dokręcający [Nm] | 35 | |
Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario | |
Wyświetlacze / elementy robocze | ||
Jednostka wyświetlana | mbar; psi; kPa; mmWS; inH2O | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
