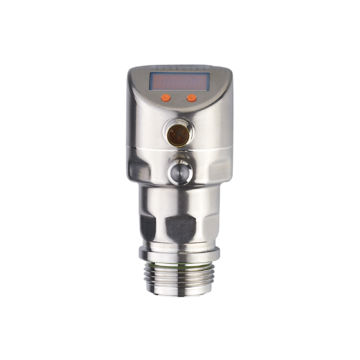

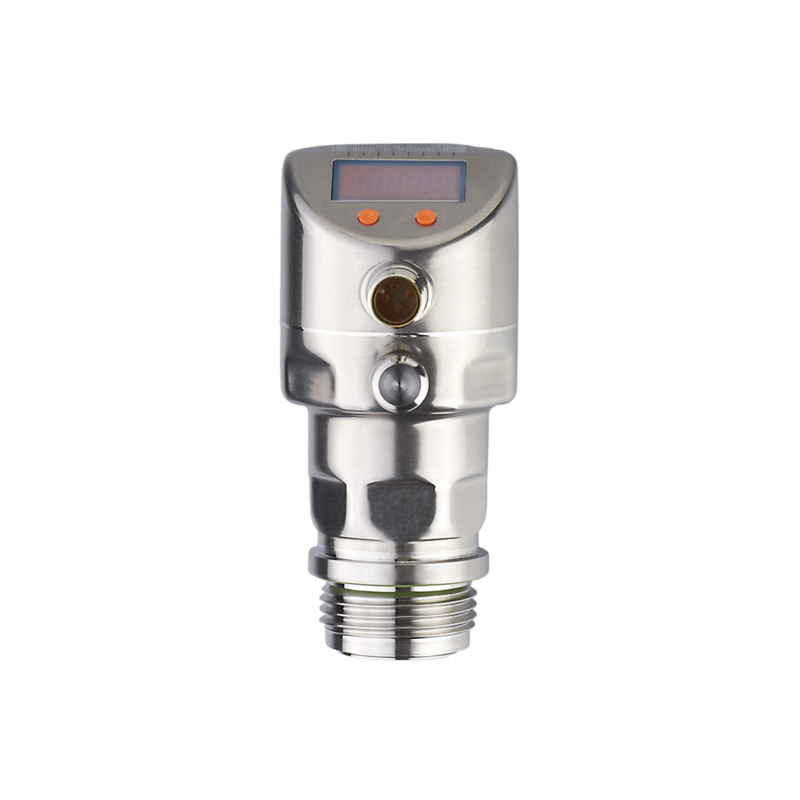

PI2797 - PI-001BREA01-MFRKG/US/ /P
Czujnik ciśnienia z wyświetlaczem w obudowie całometalowej do przemysłu spożywczego firmy IFM, -50...1000 mbar, G1 zewnętrzny Aseptoflex Vario, PNP/NPN-NO/NC, analogowy, max. temp. medium -25...125; (145 max. 1h) °C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w przemyśle spożywczym
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
- Programowalne wyjście analogowe i przełączające
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |
| Media | Media lepkie i zawiesiny; ciecze i gazy | |
| Temperatura medium [°C] | -25...125; (145 max. 1h) | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Brak strefy martwej | tak | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 10 | |
| Dane elektryczne | ||
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zasada pomiaru | hydrostatyczna | |
| Zintegrowana funkcja Watchdog | tak | |
| Dane elektryczne - 2-przewodowy | ||
| Napięcie zasilania [V] | 20...32 DC | |
| Pobór prądu [mA] | 3,6...21 | |
| Czas rozruchu [s] | 1 | |
| Dane elektryczne - 3-przewodowy | ||
| Napięcie zasilania [V] | 18...32 DC | |
| Pobór prądu [mA] | < 45 | |
| Czas rozruchu [s] | 0,5 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20, odwracalny; (skalowany) | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Wyjścia - 2-przewodowy | ||
| Maks. obciążenie [Ω] | 300 | |
| Wyjścia - 3-przewodowy | ||
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | 125 | |
| Maks. obciążenie [Ω] | (Ub - 10 V) / 20 mA | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,2; (Turn down 1:1) | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1) | |
| Odchylenie liniowości [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Odchylenie histerezy [% zakresu] | < ± 0,15; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,05; (0...70 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,15; (0...70 °C) | |
| Czasy reakcji | ||
| Tłumienie wartości procesowej dAP [s] | 0...30 | |
| Tłumienie wyjścia analogowego dAA [s] | 0,01...99,99 | |
| Czasy reakcji - 2-przewodowy | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 45 | |
| Czasy reakcji - 3-przewodowy | ||
| Minimalny czas odpowiedzi wyjścia przełączającego (dAP) [ms] | 3 | |
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 7 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.0 | |
| Profil | brak Profilu | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 2,3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 256 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5/1 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 160 | |
| Uwaga dotycząca dopuszczeń | certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm | |
| Dane mechaniczne | ||
| Waga [g] | 356 | |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA | |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | LED, kolor zielony | |
| Stan wyjścia | LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Jednostka wyświetlana | mbar; kPa; psi; inH2O; mWS; % zakresu | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
