PI1889 - PI-,10BREA01-MFRKG/US/ /P

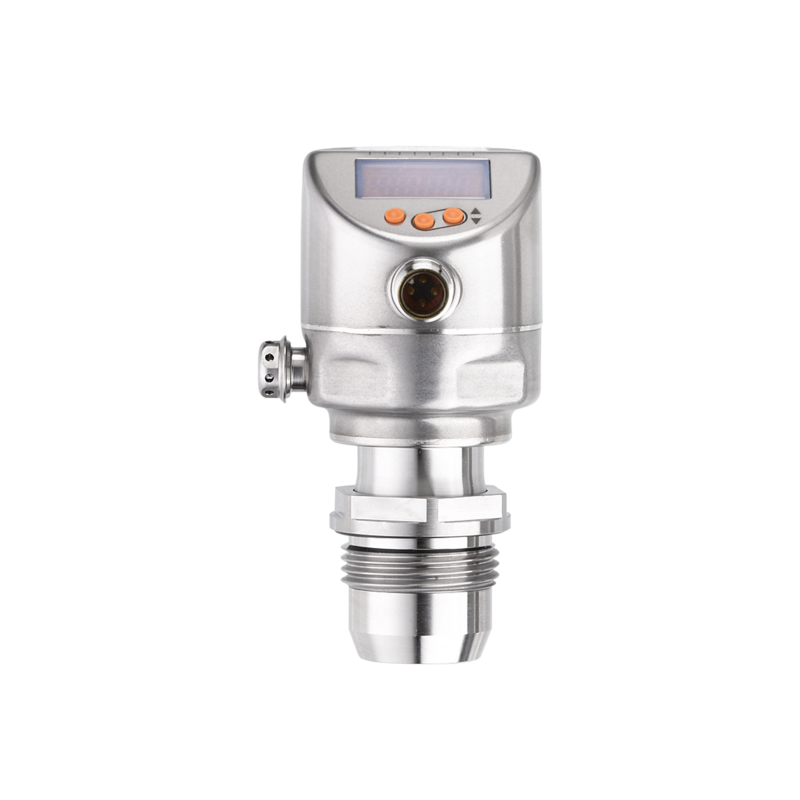

Czujnik ciśnienia z wyświetlaczem w obudowie całometalowej do przemysłu spożywczego firmy IFM, -0,005...0,1 bar, G1 zewnętrzny stożkowy, PNP/NPN-NO/NC, analogowy, max. temp. medium -25...125; (145 max. 1h) °C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wytrzymała konstrukcja ze stali nierdzewnej zgodna z wymaganiami przemysłu spożywczego
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
- Programowalne wyjście analogowe i przełączające
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym. | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | montaż zabudowany do przemysłu spożywczego | |
| Media | Media lepkie i zawiesiny; ciecze i gazy | |
| Temperatura medium [°C] | -25...150 | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Rodzaj ciśnienia | ciśnienie względne; próżnia | |
| Brak strefy martwej | tak | |
| Dane elektryczne | ||
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zintegrowana funkcja Watchdog | tak | |
| Dane elektryczne - 2-przewodowy | ||
| Napięcie zasilania [V] | 20...30 DC | |
| Pobór prądu [mA] | 3,5...21,5 | |
| Czas rozruchu [s] | < 1 | |
| Dane elektryczne - 3-przewodowy | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | 5...45; (430 bei max. Laststrom) | |
| Czas rozruchu [s] | < 0,5 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20, odwracalny; (skalowany) | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Wyjścia - 2-przewodowy | ||
| Maks. obciążenie [Ω] | 300 | |
| Wyjścia - 3-przewodowy | ||
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 125 | |
| Maks. obciążenie [Ω] | (Ub - 10 V) / 21,5 mA; 650 ? (Ub = 24 V) | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy | ||
| -25...150 °C | -13...302 °F | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 0,5; (DIN EN IEC 62828-1; Turn down 1:1) | |
| Powtarzalność [% zakresu] | < ± 0,2; (z wahaniami temperatury < 10 K; Turn down 1:1) | |
| Odchyłka od charakterystyki [% zakresu] | < ± 0,5; (DIN IEC EN 62828-1 włącznie z błędem punktu zerowego i zakresu, nieliniowością, histerezą; Turn down 1:1) | |
| Odchylenie liniowości [% zakresu] | < ± 0,25; (Turn down 1:1) | |
| Odchylenie histerezy [% zakresu] | < ± 0,2; (Turn down 1:1) | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (Turn down 1:1; na rok) | |
| Całkowita odchyłka w całym zakresie temperatur | ||
| Zakres temperatury | całkowita odchyłka | |
| -25...15 °C | Odchyłka od charakterystyki ± 0,15 % der Spanne / 10 K | |
| 15...80 °C | Odchyłka od charakterystyki | |
| 80...150 °C | Odchyłka od charakterystyki ± 0,2 % der Spanne / 10 K | |
| Uwaga | więcej szczegółów można znaleźć w rozdziale wykresy i schematy | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) | |
| Powtarzalność [K] | ± 0,2 | |
| Rozdzielczość [K] | 0,2 | |
| Czasy reakcji | ||
| Tłumienie wartości procesowej dAP [s] | 0...99,99 | |
| Tłumienie wyjścia analogowego dAA [s] | 0...99,99 | |
| Czasy reakcji - 2-przewodowy | ||
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 30 | |
| Czasy reakcji - 3-przewodowy | ||
| Minimalny czas odpowiedzi wyjścia przełączającego (dAP) [ms] | 3 | |
| Czas odpowiedzi skokowej wyjścia analogowego [ms] | 7 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | < 35 / < 135; (DIN EN 60751 woda ; > 0,9 m/s) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 5,6 | |
| Rozdzielczość IO-Link - ciśnienie [mbar] | 0,005 | |
| Temperatura rozdzielczości IO-Link [K] | 0,2 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| Ciśnienie | 32 | |
| temperatura | 32 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; temperatura wewnętrzna; licznik godzin pracy; licznik cykli przełączania; Licznik pików ciśnienia | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1158 d | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61326-1 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 214 | |
| Uwaga dotycząca dopuszczeń | certyfikat testów fabrycznych dostępny do pobrania ze strony www.factory-certificate.ifm | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | J049 | |
| Numer UL | E174189 | |
| Dane mechaniczne | ||
| Waga [g] | 384,8 | |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA | |
| Materiały części w kontakcie z medium | ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Moment dokręcający [Nm] | 20 | |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający Uwaga: Urządzenie może być instalowane tylko w przyłączu procesowym dla stożka uszczelniającego G1.; Stożek uszczelniający G1 urządzenia nadaje się tylko do adapterów z metalowym ogranicznikiem końcowym. | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | LED, kolor zielony | |
| Stan wyjścia | LED, kolor żółty | |
| Wyświetlanie funkcji | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Jednostka wyświetlana | mbar; kPa; inH2O | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
