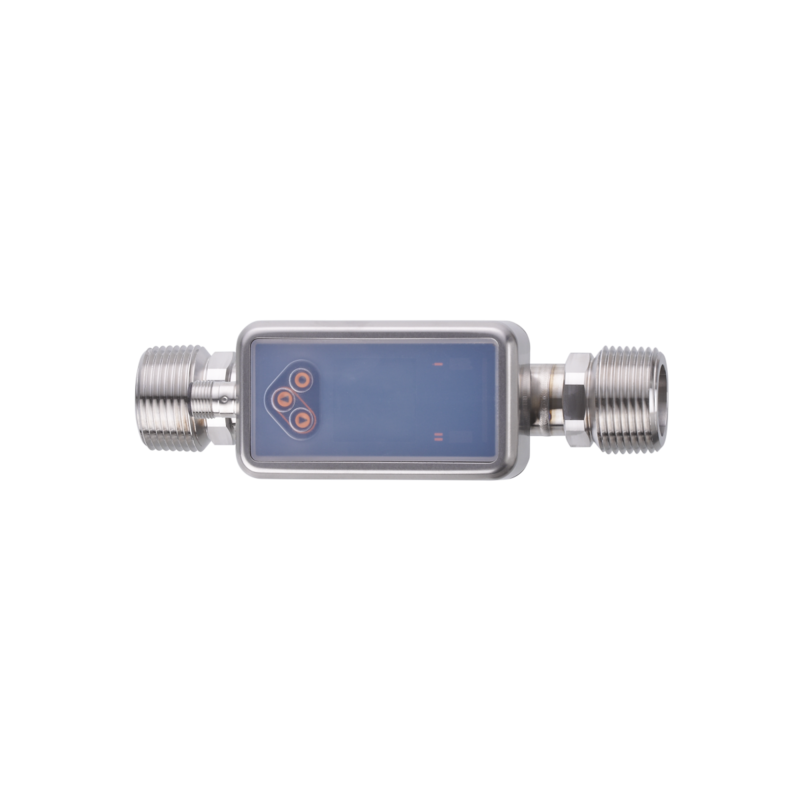

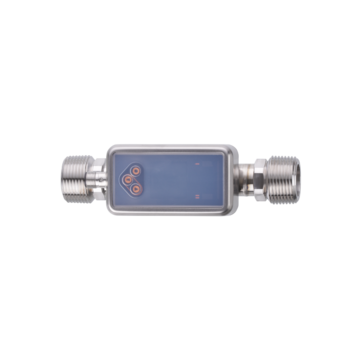

SU8621 - SUN11XFBFRKG/US-100
Przepływomierz ultradźwiękowy, przyłącze procesowe 1" NPT DN25 GZ, PNP/NPN, NO / NC, konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar przepływu ultraczystej i zwykłej wody
- Wytrzymała rura pomiarowa, bez wewnętrznych elementów wykonana ze stali nierdzewnej oferuje wysoką odporność na media i stałą odporność na wnikanie.
- Bardzo dokładny liniowy proces pomiaru eliminuje wszystkie wpływy zmian grubości ścianek i materiału rury
- Dioda LED stanu pracy sygnalizuje stan czujnika i pozwala na ocenę stanu procesu
| Cechy produktu | ||
|---|---|---|
| Przyłącze procesowe | 1" NPT DN25 gwint zewnętrzny | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | ultra czysta woda; woda; roztwory wodne | |
| Uwaga na temat mediów | roztwory wodne: dla mediów z domieszkami >10 %, mamy dostęp tylko do powtarzalności | |
| Temperatura medium | ||
| -20...100 °C | -4...212 °F | |
| Minimalne ciśnienie niszczące | ||
| 150 bar | 15 MPa | |
| Wytrzymałość na ciśnienie | ||
| 100 bar | 10 Mpa | |
| Odporność na podciśnienie [mbar] | -1000 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 75 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 5 | |
| Zasada pomiaru | ultradźwiękowa | |
| Wejścia | ||
| Wejścia | resetowanie licznika | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał impulsowy; sygnał analogowy; IO-Link; sygnał częstotliwościowy; sygnał diagnostyczny; sygnał przełączający totalizera | |
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 0...10000 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Wyjście impulsowe | pomiar ilości przepływu | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Częstotliwość punktu końcowego, FRP [Hz] | 1...10000 | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Długość impulsu [s] | 0,002...2 | |
| Wartość impulsu | 0,02...99990000 l; 0,005...26414563,515 gal | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy | ||
| -20...100 °C | -4...212 °F | |
| Zakres wyświetlacza | ||
| -44...124 °C | -47,2...255,2 °F | |
| Rozdzielczość | ||
| 0,1 °C | 0,1 °F | |
| Punkt przełączania SP | ||
| -19,6...100 °C | -3,2...212 °F | |
| Punkt resetu rP | ||
| -20...99,6 °C | -4...211,2 °F | |
| Wyjście analogowe / dolna wartość | ||
| -20...76 °C | -4...168,8 °F | |
| Wyjście analogowe / górna wartość | ||
| 4...100 °C | 39,2...212 °F | |
| Częstotliwość punktu początkowego, FSP | ||
| -20...76 °C | 4...168,8 °F | |
| Częstotliwość końcowa, FEP | ||
| 4...100 °C | 4...168,8 °F | |
| Częstotliwość punktu końcowego, FRP [Hz] | 1...10000 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± (1,0 % MW + 0,5 % MEW) | |
| Powtarzalność | ± 0,2 % MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2,5 (Q > 5 % MEW) | |
| Współczynnik temperaturowy [% na zakres 10 K] | 0,2 | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | < 0,25; (dAP = 0, T09) | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 5,7 / 86 | |
| Software / programowanie | ||
| Funkcje diagnostyczne | kierunek wykrywania przepływu; jakość sygnału | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1.3 | |
| Norma SDCI | IEC 61131-9: 2013-07 | |
| Profil | Identification and Diagnosis (0x4000) | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 3 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 9,6 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| totalizer | 32 | |
| Monitorowanie przepływu | 32 | |
| Monitoring temperatury | 32 | |
| status | 4 | |
| Wyjście 1 | 1 | |
| Wyjście 2 | 1 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1463 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Temperatura składowania [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN 61326-1:2021 | ||
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 20 g (11ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 5 g (10...2000Hz) | |
| Dyrektywa PED Urządzenia Ciśnieniowe | może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 631,5 | |
| Typ montażu | długość rury wlotowej 5xDN; długość rury wylotowej 1xDN | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); wyświetlacz: PFA; uszczelnienie wyświetlacz: FKM; złącza: POKAN | |
| Materiały części w kontakcie z medium | Rura pomiarowa: stal nierdzewna (1.4404 / 316L); Uszczelnienie przyłącza procesowego: Centellen uszczelka | |
| Przyłącze procesowe | 1" NPT DN25 gwint zewnętrzny | |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | 49,21 µin | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Kolorowy wyświetlacz 1,44", 128 x 128 pikseli | ||
| Funkcja przełączania | 2 x LED, kolor żółty | |
| diagnoza | 1 x LED, 3-kolorowe | |
| Akcesoria | ||
| Dostarczane elementy | uszczelka 2, Centellen karta informacyjna |
|
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego sygnał impulsowy i totalizera są dostępne tylko na jednym z dwóch wyjść wskazania dokładności są spełnione w całym zakresie zastosowania |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
