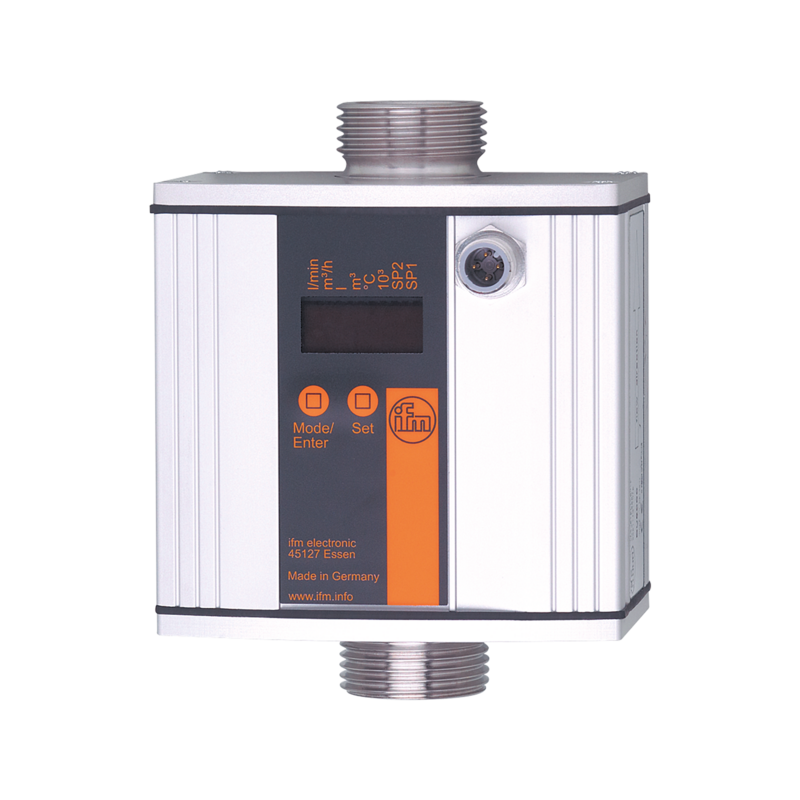

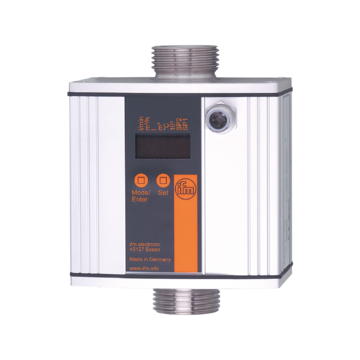

SU8001 - SUR11HGBFRKG/W/US-100-IPF

Przepływomierz ultradźwiękowy firmy IFM, zakres pomiarowy 0...26,44 gpm, PNP/NPN, sygnał przełączający, sygnał analogowy, sygnał impulsowy, (konfigurowalne), PN16, G 1

Kod produktu: SU8001
Oznaczenie producenta: SUR11HGBFRKG/W/US-100-IPF
Producent: IFM
Kategoria: Przepływomierze ultradźwiękowe

Dodaj do porównania

844,60 €

1 038,86 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Dokładny pomiar przepływu, poboru i temperatury medium
Odpowiednie do wody, olejów i roztworów glikolu
Do montażu w rurach
Z wyjściem przełączającym, analogowym i impulsowym
Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy
	0...1585 gph	0...26,44 gpm
Przyłącze procesowe		połączenie gwintowane G 1 uszczelka płaska
Aplikacja
Konstrukcja		styki pozłacane
Aplikacja		Funkcja sumująca; do aplikacji przemysłowych
Montaż		podłączenie do rurociągu za pomocą adaptera
Media		woda; roztwory glikolu; chłodziwa; oleje
Uwaga na temat mediów		oleje o niskiej lepkości: 7...40 mm2/s (40 °C) oleje o dużej lepkości: 30...68 mm2/s (40 °C)
Temperatura medium [°F]		14...176
Wytrzymałość na ciśnienie [bar]		16
Wytrzymałość na ciśnienie [psi]		232
Dane elektryczne
Napięcie zasilania [V]		19...30 DC; (zgodnie z SELV/PELV)
Pobór prądu [mA]		100
Min. rezystancja izolacji [MΩ]		100; (500 V DC)
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		10
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wejścia
Wejścia		resetowanie licznika
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; sygnał impulsowy; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		2
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2
Prąd obciążenia wyjścia przełączającego DC [mA]		250; (na wyjście)
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20; (skalowany)
Maks. obciążenie [Ω]		500
Analogowe wyjście napięciowe [V]		0...10; (skalowany)
Min. rezystancja obciążenia [Ω]		2000
Wyjście impulsowe		pomiar ilości przepływu
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Zakres pomiaru / nastaw
Zakres pomiarowy
	0...1585 gph	0...26,44 gpm
Zakres wyświetlacza
	0...1902 gph	0...31,72 gpm
Rozdzielczość
	1 gph	0,02 gpm
Punkt przełączania SP
	4...1585 gph	0,06...26,44 gpm
Punkt resetu rP
	0...1581 gph	0...26,38 gpm
Punkt początkowy wyjścia analogowego ASP
	0...1285 gph	0...21,44 gpm
Punkt końcowy wyjścia analogowego AEP
	300...1585 gph	5...26,44 gpm
Maks. przepływ
	1902 gph	31,7 gpm
Krok
	1 gph	0,02 gpm
Zakres pomiaru / nastaw - Monitoring przepływu
Wartość impulsu		0,02...9000 * 103 gal
W krokach co		0,02 gal
Długość impulsu [s]		0,3...2
Zakres pomiaru / nastaw - Monitoring temperatury
Zakres pomiarowy [°F]		14...176
Rozdzielczość [°F]		0,5
Punkt przełączania SP [°F]		14,5...176
Punkt resetu rP [°F]		14...175,5
Wyjście analogowe / dolna wartość [°F]		14...145,5
Wyjście analogowe / górna wartość [°F]		44,5...176
W krokach co [°F]		0,5
Dokładność / odchylenie - Monitorowanie przepływu
Dokładność (w zakresie pomiarowym)		woda: < ± (3 % MW + 0,2 % MEW); glikol (35 %), olej (lepkość 68 mm2/s w temperaturze 40 ° C): < ± (5 % MW + 0,5 % MEW)
Powtarzalność		0,05 gpm; 3 gph
Dokładność / odchylenie - Monitoring temperatury
Dokładność [K]		± 5,4 (Q > 0,26 gpm)
Czasy reakcji - Monitorowanie przepływu
Czas reakcji [s]		0,25; (dAP = 0)
Programowalny czas opóźnienia dS, dr [s]		0...50
Tłumienie wartości procesowej dAP [s]		0...1
Czasy reakcji - Monitoring temperatury
Odpowiedź dynamiczna T05 / T09 [s]		T09 = 70 (Q > 1 gpm); (woda)
Software / programowanie
Możliwości parametryzacji		Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury
Warunki pracy
Temperatura otoczenia [°F]		14...140
Temperatura składowania [°F]		-13...176
Ochrona		IP 67
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-5 Surge	0,5 kV
	EN 61000-4-6 w. cz. przewodzone	10 V
Odporność na wstrząsy
	DIN IEC 68-2-27	20 g (11 ms)
Odporność na wibracje
	DIN IEC 68-2-6	5 g (10...2000 Hz)
MTTF [lata]		185
Dyrektywa PED Urządzenia Ciśnieniowe		dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g]		1666,5
Materiał		obudowa: AlMgSi0,5 anodowane; uszczelnienie: FKM; PA 6.6; folia ochronna: PA
Materiały części w kontakcie z medium		stal nierdzewna (1.4404 / 316L); FKM; PES; Centellen 200
Przyłącze procesowe		połączenie gwintowane G 1 uszczelka płaska
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	5 x LED, kolor zielony (gpm, gph, gal, °F, 103)
	Stan wyjścia	2 x LED, kolor żółty
	Wartość mierzona	wyświetlacz alfanumeryczny, 4-cyfrowy
	Programowanie	wyświetlacz alfanumeryczny, 4-cyfrowy
Akcesoria
Dostarczane elementy		uszczelnienie: 2, Centellen
Akcesoria (opcjonalne)		adapter do rurowciągów: 1 x 1/2" NPT, stal kwasoodporna, E40192 adapter do rurowciągów: 1 x 3/4" NPT, stal kwasoodporna, E40193 adapter do rurowciągów: 1 x 1/2" NPT, mosiądz, E40155 adapter do rurowciągów: 1 x 3/4" NPT, mosiądz, E40156
Uwagi
Uwagi		MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego uszczelnienie: tylko uszczelnienie Centellen
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Materiał obudowy: mosiądz, Optalloy-plated; Styki: pozłacane
