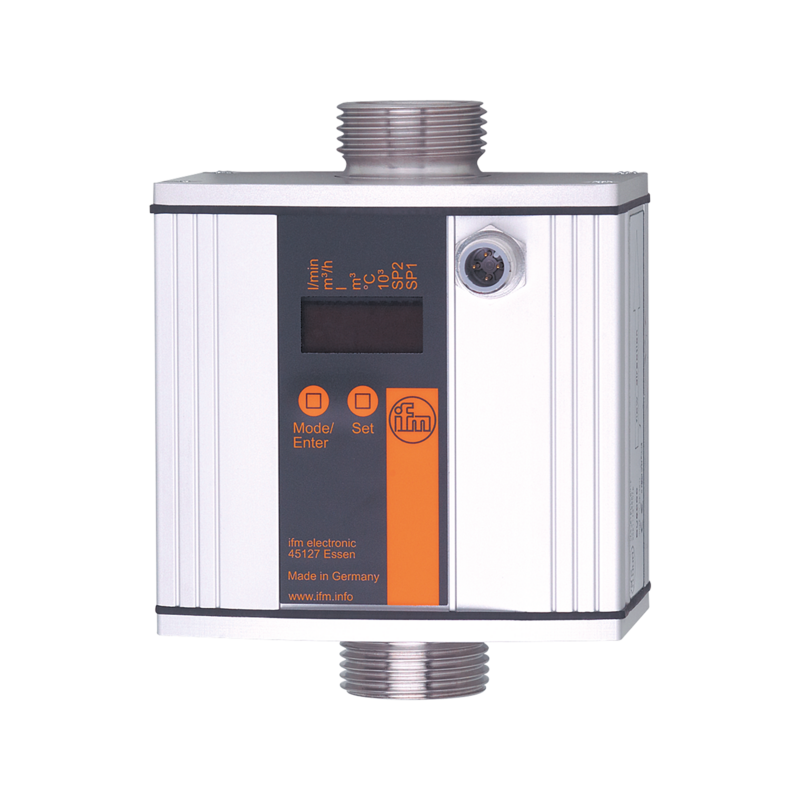

SU8000 - SUR11HGBFRKG/W/US-100-IPF

Przepływomierz ultradźwiękowy firmy IFM, PNP/NPN, sygnał przełączający, sygnał analogowy, sygnał impulsowy, (konfigurowalne), zakres pomiarowy 0...100 l/min, temperatura medium -10...80 °C, PN16, G 1

Kod produktu: SU8000
Oznaczenie producenta: SUR11HGBFRKG/W/US-100-IPF
Producent: IFM
Kategoria: Przepływomierze ultradźwiękowe

Dodaj do porównania

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Dokładny pomiar przepływu, poboru i temperatury medium
Odpowiednie do wody, olejów i roztworów glikolu
Do montażu w rurach
Z wyjściem przełączającym, analogowym i impulsowym
Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy
	0...100 l/min	0...6 m3/h
Przyłącze procesowe		połączenie gwintowane G 1 uszczelka płaska
Aplikacja
Konstrukcja		styki pozłacane
Aplikacja		Funkcja sumująca; do aplikacji przemysłowych
Montaż		podłączenie do rurociągu za pomocą adaptera
Media		woda; roztwory glikolu; chłodziwa; oleje
Uwaga na temat mediów		oleje o niskiej lepkości: 7...40 mm2/s (40 °C) oleje o dużej lepkości: 30...68 mm2/s (40 °C)
Temperatura medium [°C]		-10...80
Wytrzymałość na ciśnienie
	16 bar	1,6 Mpa
Dane elektryczne
Napięcie zasilania [V]		19...30 DC; (zgodnie z SELV/PELV)
Pobór prądu [mA]		100
Min. rezystancja izolacji [MΩ]		100; (500 V DC)
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		10
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wejścia
Wejścia		resetowanie licznika
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; sygnał impulsowy; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		2
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2
Prąd obciążenia wyjścia przełączającego DC [mA]		250; (na wyjście)
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20; (skalowany)
Maks. obciążenie [Ω]		500
Analogowe wyjście napięciowe [V]		0...10; (skalowany)
Min. rezystancja obciążenia [Ω]		2000
Wyjście impulsowe		pomiar ilości przepływu
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Zakres pomiaru / nastaw
Zakres pomiarowy
	0...100 l/min	0...6 m3/h
Zakres wyświetlacza
	0...120 l/min	0...7,2 m3/h
Rozdzielczość
	0,1 l/min	0,005 m3/h
Punkt przełączania SP
	0,2...100 l/min	0,01...6 m3/h
Punkt resetu rP
	0...99,8 l/min	0...5,99 m3/h
Punkt początkowy wyjścia analogowego ASP
	0...80 l/min	0...4,8 m3/h
Punkt końcowy wyjścia analogowego AEP
	20...100 l/min	1,2...6 m3/h
Maks. przepływ
	110 l/min	6,6 m3/h
Krok
	0,1 l/min	0,005 m3/h
Zakres pomiaru / nastaw - Monitoring przepływu
Wartość impulsu		0,1 l...1 000 000 m3
Długość impulsu [s]		0,025...2
Zakres pomiaru / nastaw - Monitoring temperatury
Zakres pomiarowy [°C]		-10...80
Rozdzielczość [°C]		0,2
Punkt przełączania SP [°C]		-9,8...80
Punkt resetu rP [°C]		-10...79,8
Wyjście analogowe / dolna wartość [°C]		-10...62
Wyjście analogowe / górna wartość [°C]		8...80
W krokach co [°C]		0,2
Dokładność / odchylenie - Monitorowanie przepływu
Dokładność (w zakresie pomiarowym)		woda: < ± (3 % MW + 0,2 % MEW); glikol (35 %), olej (lepkość 68 mm2/s w temperaturze 40 ° C): < ± (5 % MW + 0,5 % MEW)
Powtarzalność		0,2 l/min; 12 l/h; 0,012 m3 /h
Dokładność / odchylenie - Monitoring temperatury
Dokładność [K]		± 3 (Q > 1 l/min)
Czasy reakcji - Monitorowanie przepływu
Czas reakcji [s]		0,25; (dAP = 0)
Programowalny czas opóźnienia dS, dr [s]		0...50
Tłumienie wartości procesowej dAP [s]		0...1
Czasy reakcji - Monitoring temperatury
Odpowiedź dynamiczna T05 / T09 [s]		T09 = 70 (Q > 5 l/min); (woda)
Software / programowanie
Możliwości parametryzacji		Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury
Warunki pracy
Temperatura otoczenia [°C]		-10...60
Temperatura składowania [°C]		-25...80
Ochrona		IP 67
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-5 Surge	0,5 kV
	EN 61000-4-6 w. cz. przewodzone	10 V
Zatwierdzenie CPA
	oznaczenie modelu	001US
	klasa dokładności	3
	maksymalny dpuszczalny błąd	-
	Q (min)	0,3 m3/h
	Q (t)	0,54 m3/h
	Q (max)	6 m3/h
Odporność na wstrząsy
	DIN IEC 68-2-27	20 g (11 ms)
Odporność na wibracje
	DIN IEC 68-2-6	5 g (10...2000 Hz)
MTTF [lata]		185
Dyrektywa PED Urządzenia Ciśnieniowe		dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g]		1713,5
Materiał		obudowa: AlMgSi0,5 anodowane; uszczelnienie: FKM; PA 6.6; folia ochronna: PA
Materiały części w kontakcie z medium		stal nierdzewna (1.4404 / 316L); FKM; PES; Centellen 200
Przyłącze procesowe		połączenie gwintowane G 1 uszczelka płaska
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	6 x LED, kolor zielony (l/min, m3/h, l, m3, 103, °C)
	Stan wyjścia	2 x LED, kolor żółty
	Wartość mierzona	wyświetlacz alfanumeryczny, 4-cyfrowy
	Programowanie	wyświetlacz alfanumeryczny, 4-cyfrowy
Akcesoria
Dostarczane elementy		uszczelnienie: 2, Centellen
Akcesoria (opcjonalne)		adapter do rurowciągów: 1 x R 1/2, stal kwasoodporna, E40179 adapter do rurowciągów: 1 x R 3/4, stal kwasoodporna, E40180 adapter do rurowciągów: 1 x R 1/2, mosiądz, E40152 adapter do rurowciągów: 1 x R 3/4, mosiądz, E40153
Uwagi
Uwagi		MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego uszczelnienie: tylko uszczelnienie Centellen
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Materiał obudowy: mosiądz, Optalloy-plated; Styki: pozłacane
