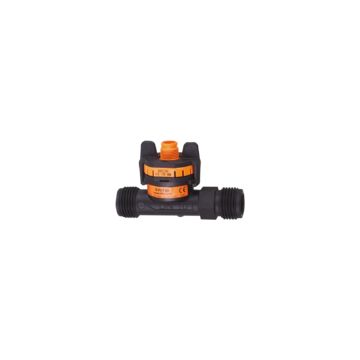

SV5050 - SVM34XXXD0KG/US-100
Przepływomierze typu Vortex firmy IFM, przyłącze G 3/4 DN10, materał mający kontakt z medium: ETFE, PA 6T, FKM, analogowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodne wykrywanie przepływu i temperatury medium
- Dokładne, linearyzowane wyjście analogowe
- Odpowiednie do wody i mediów wodnych
- Do montażu w rurach
- Duża dokładność monitoringu przepływu i temperatury
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 1,8...32 l/min | 0,265...4,716 m/s | |
| Przyłącze procesowe | połączenie gwintowane G 3/4 DN10 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa B) | |
| Aplikacja | do aplikacji przemysłowych | |
| Montaż | podłączenie do rurociągu za pomocą adaptera | |
| Media | woda; roztwory glikolu; chłodziwa | |
| Temperatura medium [°C] | -40...100 | |
| Minimalne ciśnienie niszczące [bar] | 25 | |
| Minimalne ciśnienie niszczące [MPa] | 2,5 | |
| Wytrzymałość na ciśnienie [bar] | 12 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,2 | |
| Uwaga dot. przeciążalności | do 40 ° C | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 8...33 DC | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Czas rozruchu [s] | < 2 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (woda: Q [l/min] = 2,0 x (I - 4 mA); woda-glikol: Q [l/min] = 2,0 x (I - 4 mA) - Qo patrz rysunek 2) | |
| Maks. obciążenie [Ω] | < (Ub - 8 V) / 20 mA; Ub = 24 V: 800 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 1,8...32 l/min | 0,265...4,716 m/s | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Czujnik grzania wew. | 1 K/mW | |
| Zakres pomiarowy [°C] | -40...100 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (woda) | |
| Powtarzalność | 0,2; (% wartości końcowej) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 0,3 ± 0,005 x T | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,5 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -15...85 | |
| Temperatura składowania [°C] | -30...85 | |
| Ochrona | IP 65 | |
| Kawitacja | P(absolutne) wyjściowe / P(różnicowe) > 5,5 aby uniknąć kawitacji | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61326-2-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 30 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | z wodą / 10...61 Hz 1 mm | |
| z wodą / 61...2000 Hz 2 g | ||
| MTTF [lata] | 380 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 87,8 | |
| Materiał | PA 6T | |
| Materiały części w kontakcie z medium | ETFE; PA 6T; FKM | |
| Moment dokręcający [Nm] | 12 | |
| Przyłącze procesowe | połączenie gwintowane G 3/4 DN10 | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
