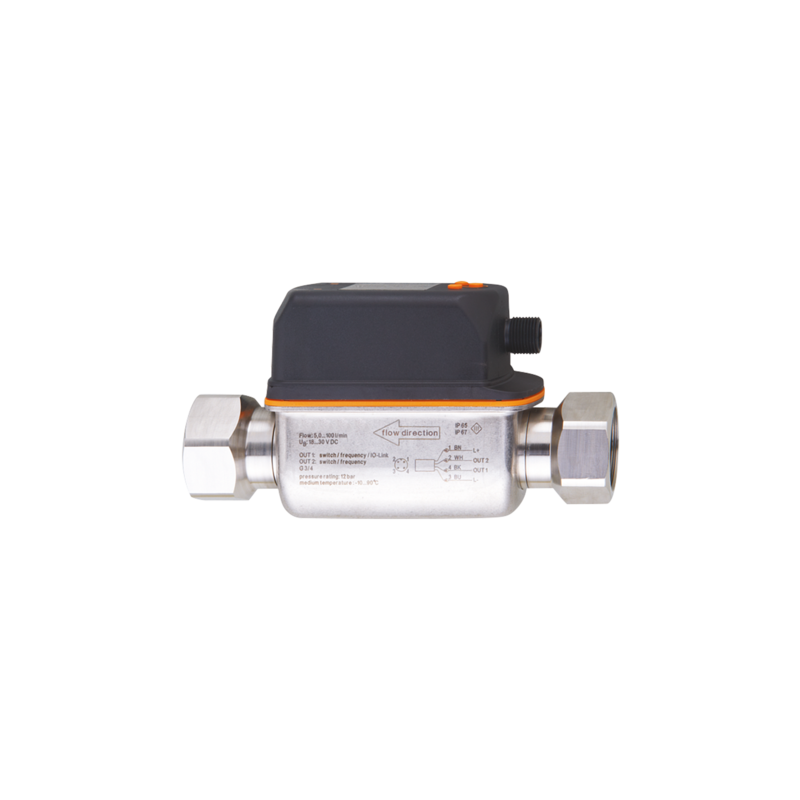

SV7200 - SVR34XXXIRKG/US-100
Przepływomierz wirowy z wyświetlaczem firmy IFM, zakres 5...100 l/min, przyłącze G 3/4 DN20, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), ETFE, PA 6T, PPS, FKM, PNP / NPN /NO / NC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodne wykrywanie przepływu i temperatury medium
- Z wyjściem przełączającym lub wyjściem częstotliwości i IO-Link
- Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
- Czytelny kolorowy wyświetlacz z funkcją przełączania barw czerwona / zielona
- Odpowiednie do wody zwykłej, dejonizowanej i chłodzącej
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy | ||
| 5...100 l/min | 0,3...6 m3/h | |
| Przyłącze procesowe | połączenie gwintowane G 3/4 DN20 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | woda; roztwory glikolu; chłodziwa | |
| Temperatura medium [°C] | -10...90 | |
| Wytrzymałość na ciśnienie [bar] | 12 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,2 | |
| Uwaga dot. przeciążalności | do 40 ° C | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 4,3 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 30 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 3 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał częstotliwościowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 5...100 l/min | 0,3...6 m3/h | |
| Zakres wyświetlacza | ||
| 0...120 l/min | 0...7,2 m3/h | |
| Rozdzielczość | ||
| 0,5 l/min | 0,02 m3/h | |
| Punkt przełączania SP | ||
| 6...100 l/min | 0,36...6 m3/h | |
| Punkt resetu rP | ||
| 5...99 l/min | 0,3...5,94 m3/h | |
| Częstotliwość końcowa, FEP | ||
| 20...100 l/min | 1,2...6 m3/h | |
| Krok | ||
| 0,5 l/min | 0,02 m3/h | |
| Częstotliwość punktu końcowego, FRP [Hz] | 100...1000 | |
| Dynamika pomiaru | 1:20 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -10...90 | |
| Zakres wyświetlacza [°C] | -30...110 | |
| Rozdzielczość [°C] | 0,5 | |
| Punkt przełączania SP [°C] | -9...90 | |
| Punkt resetu rP [°C] | -10...89 | |
| W krokach co [°C] | 0,5 | |
| Częstotliwość punktu początkowego, FSP [°C] | -10...70 | |
| Częstotliwość końcowa, FEP [°C] | 10...90 | |
| Częstotliwość punktu końcowego, FRP [Hz] | 100...1000 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± 2 % MEW; (woda) | |
| Powtarzalność | ± 0,5 % MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 1 | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 1; (dAP = 0) | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 6 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; Wyjście częstotliwościowe; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 2 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 492 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Uwaga dot. temperatury otoczenia | temperatura medium <80 ° C temperatura medium <90 ° C: 0...50 °C |
|
| Temperatura składowania [°C] | -20...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Zatwierdzenie CPA | ||
| oznaczenie modelu | 001VO | |
| klasa dokładności | - | |
| maksymalny dpuszczalny błąd | ± 2 % FS | |
| Q (min) | 0,36 m3/h | |
| Q (t) | 1,2 m3/h | |
| Q (max) | 6 m3/h | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 5 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | z wodą / 10...50 Hz 1 mm | |
| z wodą / 50...2000 Hz 2 g | ||
| MTTF [lata] | 342 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I001 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 484,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); ETFE; PA 6T; PPS; FKM | |
| Moment dokręcający [Nm] | 30 | |
| Przyłącze procesowe | połączenie gwintowane G 3/4 DN20 | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
