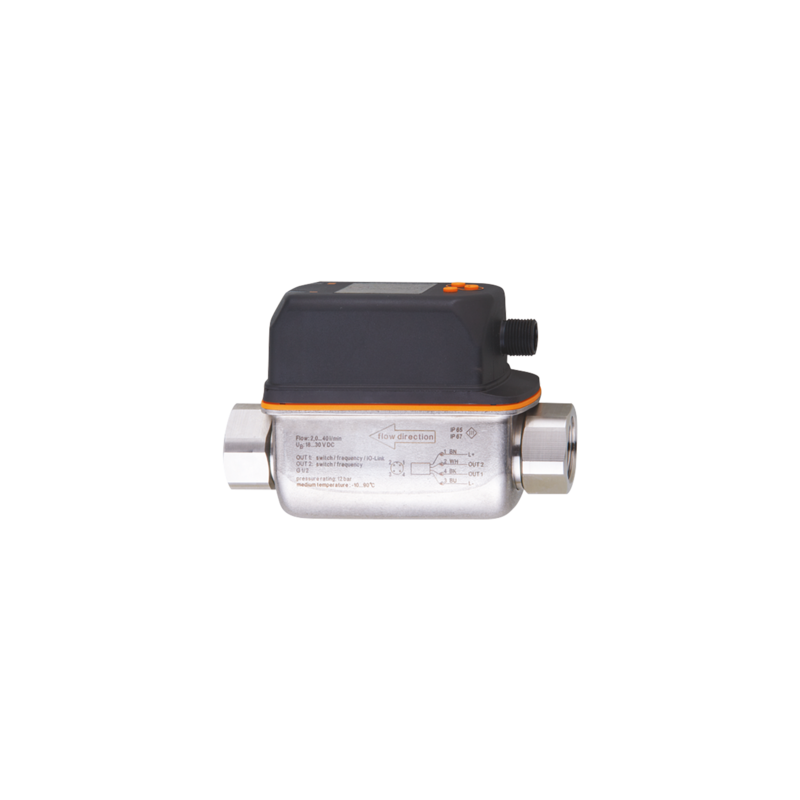

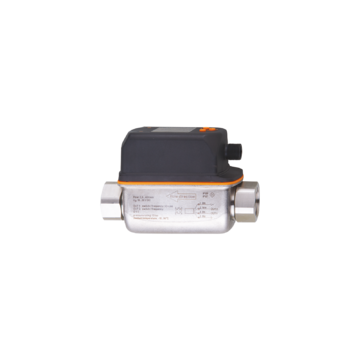

SV4504 - SVK12XXX50KG/US-100
Przepływomierz wirowy z wyświetlaczem firmy IFM, zakres 1...20 l/min, przyłącze Rc 1/2 wewnętrzny DN8, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), ETFE, PA 6T, PPS, FKM, analogowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodne wykrywanie przepływu i temperatury medium
- Dokładne, linearyzowane wyjście analogowe
- Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
- Czytelny kolorowy wyświetlacz z funkcją przełączania barw czerwona / zielona
- Odpowiednie do wody zwykłej, dejonizowanej i chłodzącej
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | |
| Zakres pomiarowy | ||
| 1...20 l/min | 0,06...1,2 m3/h | |
| Przyłącze procesowe | połączenie gwintowane Rc 1/2 Gwint wewnętrzny DN8 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | woda; roztwory glikolu; chłodziwa | |
| Temperatura medium [°C] | -10...90 | |
| Wytrzymałość na ciśnienie [bar] | 12 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,2 | |
| Uwaga dot. przeciążalności | do 40 ° C | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC | |
| Pobór prądu [mA] | < 30 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 3 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał analogowy | |
| Liczba wyjść analogowych | 2 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 1...20 l/min | 0,06...1,2 m3/h | |
| Zakres wyświetlacza | ||
| 0...24 l/min | 0...1,44 m3/h | |
| Rozdzielczość | ||
| 0,1 l/min | 0,005 m3/h | |
| Punkt początkowy wyjścia analogowego ASP | ||
| 0...16 l/min | 0...0,96 m3/h | |
| Punkt końcowy wyjścia analogowego AEP | ||
| 4...20 l/min | 0,24...1,2 m3/h | |
| Krok | ||
| 0,1 l/min | 0,005 m3/h | |
| Dynamika pomiaru | 1:20 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -10...90 | |
| Zakres wyświetlacza [°C] | -30...110 | |
| Rozdzielczość [°C] | 0,5 | |
| Wyjście analogowe / dolna wartość [°C] | -10...70 | |
| Wyjście analogowe / górna wartość [°C] | 10...90 | |
| W krokach co [°C] | 0,5 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± 2 % MEW; (woda) | |
| Powtarzalność | ± 0,5 % MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 1 | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 1; (dAP = 0) | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 6 | |
| Software / programowanie | ||
| Możliwości parametryzacji | Tłumienie wyjścia analogowego dAA; Jednostka wyświetlana | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Uwaga dot. temperatury otoczenia | temperatura medium <80 ° C temperatura medium <90 ° C: 0...50 °C |
|
| Temperatura składowania [°C] | -20...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Zatwierdzenie CPA | ||
| oznaczenie modelu | 001VO | |
| klasa dokładności | - | |
| maksymalny dpuszczalny błąd | ± 2 % FS | |
| Q (min) | 0,09 m3/h | |
| Q (t) | 0,24 m3/h | |
| Q (max) | 1,2 m3/h | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 5 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | z wodą / 10...50 Hz 1 mm | |
| z wodą / 50...2000 Hz 2 g | ||
| MTTF [lata] | 342 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I002 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 441,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); ETFE; PA 6T; PPS; FKM | |
| Moment dokręcający [Nm] | 30 | |
| Przyłącze procesowe | połączenie gwintowane Rc 1/2 Gwint wewnętrzny DN8 | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
