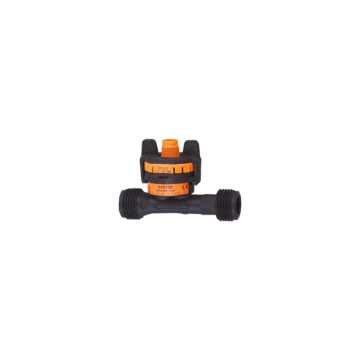

SV3050 - SVM12XXXD0KG/US-100

Przepływomierze typu Vortex firmy IFM, przyłącze G 1/2 DN6, materał mający kontakt z medium: ETFE, PA 6T, FKM, analogowy

SV3050 - SVM12XXXD0KG/US-100

106,90 €

131,49 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent

Opisy produktu

  • Niezawodne wykrywanie przepływu w rurach
  • Dokładne, linearyzowane wyjście analogowe
  • Odpowiednie do wody i mediów wodnych

Cechy produktu
Liczba wejść i wyjść Liczba wyjść analogowych: 1
Zakres pomiarowy
0,5...10 l/min 0,074...1,474 m/s
Przyłącze procesowe połączenie gwintowane G 1/2 DN6
Aplikacja
Konstrukcja styki pozłacane
Aplikacja do aplikacji przemysłowych
Montaż podłączenie do rurociągu za pomocą adaptera
Media woda; roztwory glikolu; chłodziwa
Temperatura medium [°C] -40...100
Minimalne ciśnienie niszczące [bar] 25
Minimalne ciśnienie niszczące [MPa] 2,5
Wytrzymałość na ciśnienie [bar] 12
Wytrzymałość na ciśnienie [Mpa] 1,2
Uwaga dot. przeciążalności do 40 ° C
Dane elektryczne
Napięcie zasilania [V] 8...33 DC
Min. rezystancja izolacji [MΩ] 100; (500 V DC)
Klasa ochrony III
Czas rozruchu [s] < 2
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść 1
Sygnał wyjściowy sygnał analogowy
Liczba wyjść analogowych 1
Analogowe wyjście prądowe [mA] 4...20; (Q [l/min] = 0,625 x (I - 4 mA))
Maks. obciążenie [Ω] < (Ub - 8 V) / 20 mA; Ub = 24 V: 800
Zakres pomiaru / nastaw
Zakres pomiarowy
0,5...10 l/min 0,074...1,474 m/s
Dokładność / odchylenie - Monitorowanie przepływu
Dokładność (w zakresie pomiarowym) Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (woda)
Powtarzalność 0,2; (% wartości końcowej)
Czasy reakcji - Monitorowanie przepływu
Czas reakcji [s] 0,5
Warunki pracy
Temperatura otoczenia [°C] -15...85
Temperatura składowania [°C] -30...85
Ochrona IP 65
Kawitacja P(absolutne) wyjściowe / P(różnicowe) > 5,5 aby uniknąć kawitacji
Testy / dopuszczenia
EMC
EN 61326-2-3
Odporność na wstrząsy
DIN EN 60068-2-27 30 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-6 z wodą / 10...61 Hz 1 mm
z wodą / 61...2000 Hz 2 g
MTTF [lata] 380
Dyrektywa PED Urządzenia Ciśnieniowe dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g] 67
Materiał PA 6T
Materiały części w kontakcie z medium ETFE; PA 6T; FKM
Moment dokręcający [Nm] 12
Przyłącze procesowe połączenie gwintowane G 1/2 DN6
Uwagi
Uwagi MW = Wielkość mierzona
MEW = Końcowa wartość zakresu pomiarowego
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Podłączenie Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
