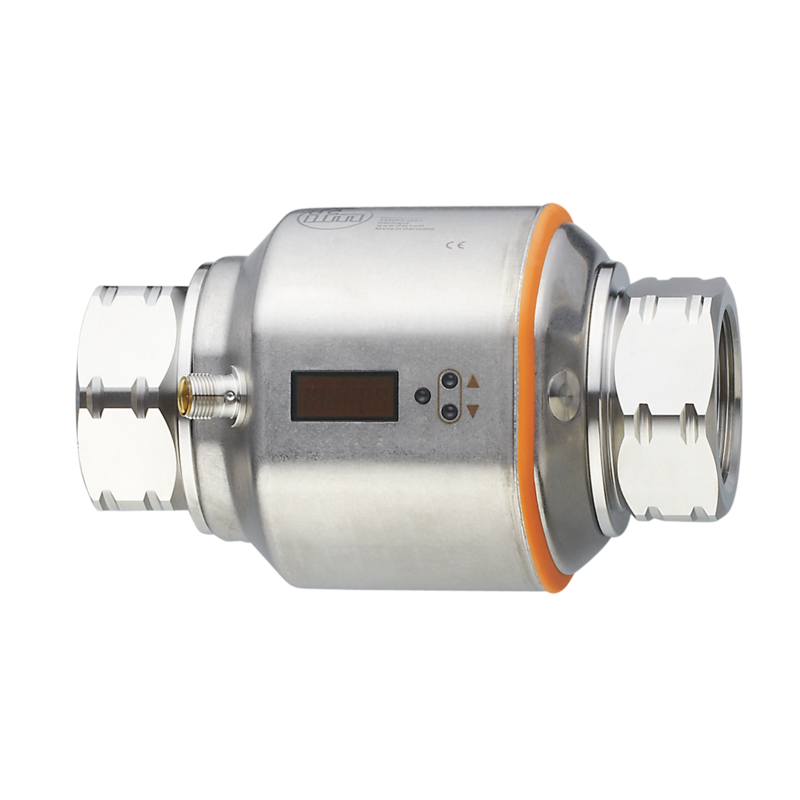

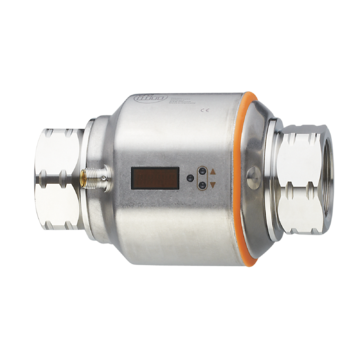

SM9400 - SMK32XGXFRKG/US-100

Przepływomierz magneto-indukcyjny firmy IFM, zakres 5...300 l/min, przyłącze R 1 1/2 DN40 gint wewn., sygnał przełączający; sygnał analogowy; sygnał impulsowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne)

Kod produktu: SM9400
Oznaczenie producenta: SMK32XGXFRKG/US-100
Producent: IFM
Kategoria: Przepływomierze elektromagnetyczne

Dodaj do porównania

862,10 €

1 060,38 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Dokładny pomiar przepływu, poboru i temperatury medium
Duża dokładność, powtarzalność i dynamika pomiarów
Z wyjściem przełączającym, analogowym i impulsowym
Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Zakres pomiarowy
	5...300 l/min	0,3...18 m3/h
Przyłącze procesowe		połączenie gwintowane Rc 1 1/2 Gwint wewnętrzny DN40
Aplikacja
Konstrukcja		styki pozłacane
Aplikacja		Funkcja sumująca; wykrywanie braku medium; do aplikacji przemysłowych
Media		Ciecze przewodzące; woda; roztwory wodne
Uwaga na temat mediów		przewodność: ? 20 µS/cm lepkość: < 70 mm2/s (40 °C)
Temperatura medium [°C]		-10...70
Wytrzymałość na ciśnienie [bar]		16
Wytrzymałość na ciśnienie [Mpa]		1,6
Dane elektryczne
Napięcie zasilania [V]		18...32 DC; (zgodnie z SELV/PELV)
Pobór prądu [mA]		< 150
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		5
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wejścia
Wejścia		resetowanie licznika
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; sygnał impulsowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		2
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2
Prąd obciążenia wyjścia przełączającego DC [mA]		250; (na wyjście)
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20; (skalowany)
Maks. obciążenie [Ω]		500
Analogowe wyjście napięciowe [V]		0...10; (skalowany)
Min. rezystancja obciążenia [Ω]		2000
Wyjście impulsowe		pomiar ilości przepływu
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Częstotliwość wyjścia [Hz]		0,1...10000
Zakres pomiaru / nastaw
Zakres pomiarowy
	5...300 l/min	0,3...18 m3/h
Zakres wyświetlacza
	-360...360 l/min	-21,6...21,6 m3/h
Rozdzielczość
	0,5 l/min	0,02 m3/h
Punkt przełączania SP
	6,5...300 l/min	0,4...18 m3/h
Punkt resetu rP
	5...298,5 l/min	0,3...17,9 m3/h
Punkt początkowy wyjścia analogowego ASP
	0...240 l/min	0...14,4 m3/h
Punkt końcowy wyjścia analogowego AEP
	60...300 l/min	3,6...18 m3/h
Odcięcie przy niskim przepływie LFC
	< 15 l/min	< 0,9 m3/h
Krok
	0,5 l/min	0,02 m3/h
Dynamika pomiaru		1:60
Zakres pomiaru / nastaw - Monitoring przepływu
Wartość impulsu		0,0001...300 x 103 m3
W krokach co		0,0001 m3
Długość impulsu [s]		0,016...2
Zakres pomiaru / nastaw - Monitoring temperatury
Zakres pomiarowy [°C]		-20...80
Zakres wyświetlacza [°C]		-40...100
Rozdzielczość [°C]		0,2
Punkt przełączania SP [°C]		-19,2...80
Punkt resetu rP [°C]		-19,6...79,6
Wyjście analogowe / dolna wartość [°C]		-20...60
Wyjście analogowe / górna wartość [°C]		0...80
W krokach co [°C]		0,2
Dokładność / odchylenie - Monitorowanie przepływu
Dokładność (w zakresie pomiarowym)		± (0,8 % MW + 0,5 % MEW)
Powtarzalność		± 0,2% MEW
Dokładność / odchylenie - Monitoring temperatury
Dryft temperatury		± 0,0333 °C / K
Dokładność [K]		± 1 (25 °C; Q > 15 l/min)
Czasy reakcji - Monitorowanie przepływu
Czas reakcji [s]		0,35; (dAP = 0)
Programowalny czas opóźnienia dS, dr [s]		0...50
Tłumienie wartości procesowej dAP [s]		0...5
Czasy reakcji - Monitoring temperatury
Odpowiedź dynamiczna T05 / T09 [s]		T09 = 3 (Q > 15 l/min)
Software / programowanie
Możliwości parametryzacji		Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarte / zamknięte; logika przełączania; prąd / napięcie / częstotliwość / wyjście impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana; wykrywanie braku medium
Interfejsy
Interfejs komunikacyjny		IO-Link
Typ transmisji		COM2 (38,4 kBaud)
IO-Link Revision		1.1
Norma SDCI		IEC 61131-9 CDV
Profil		Smart Sensor: Process Data Variable; Device Identification
SIO tryb		tak
Wymagany typ portu master		A
Ilość danych analogowych		3
Ilość danych binarnych		2
Min.czas cyklu procesu [ms]		5
Obsługiwane DeviceID
	Typ działania	DeviceID
	domyślnie	391
Warunki pracy
Temperatura otoczenia [°C]		-10...60
Temperatura składowania [°C]		-25...80
Ochrona		IP 65; IP 67
Testy / dopuszczenia
EMC
	DIN EN 60947-5-9
Zatwierdzenie CPA
	oznaczenie modelu	003MI
	klasa dokładności	-
	maksymalny dpuszczalny błąd	± 1,5 % FS
	Q (min)	0,3 m3/h
	Q (t)	-
	Q (max)	18 m3/h
Odporność na wstrząsy
	DIN EN 60068-2-27	20 g (11 ms)
Odporność na wibracje
	DIN EN 60068-2-6	5 g (10...2000 Hz)
MTTF [lata]		85
Dopuszczenie UL
	Dopuszczenie UL numer	I008
Dyrektywa PED Urządzenia Ciśnieniowe		dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g]		2750
Materiał		stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U
Materiały części w kontakcie z medium		stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEEK; FKM
Przyłącze procesowe		połączenie gwintowane Rc 1 1/2 Gwint wewnętrzny DN40
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	6 x LED, kolor zielony (l/min, m3/h, l, m3, 103, °C)
	Stan wyjścia	2 x LED, kolor żółty
	Wartość mierzona	wyświetlacz alfanumeryczny, 4-cyfrowy
	Programowanie	wyświetlacz alfanumeryczny, 4-cyfrowy
Akcesoria
Dostarczane elementy		Etykieta
Uwagi
Uwagi		MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
