MIM-1303HG4C3T0

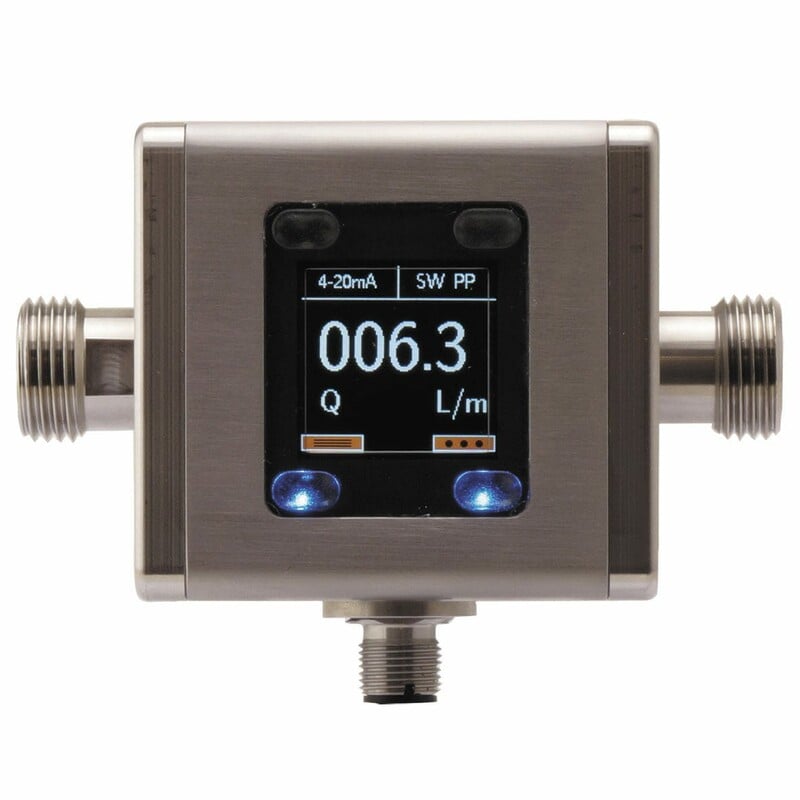

Istotne cechy przepływomierza elektromagnetycznego MIM-1205HG4C3T0:

Konstrukcja ze stali nierdzewnej
Pomiar przepływu i temperatury
Monitorowanie, dozowanie i funkcja nadajnika w kompaktowej obudowie
Funkcja dozowania z zewnętrznym wejściem sterującym
Kolorowy, wieloparametrowy konfigurowalny wyświetlacz TFT, obracany w krokach co 90 °
Pomiar dwukierunkowy
Urządzenie do intuicyjnego programowania za pomocą 4 optycznych klawiszy dotykowych
2 konfigurowalne wyjścia (wyjścia impulsowe / częstotliwości- / alarmowe i analogowe)
Liczniki przepływu całkowitego i dozowania

Nowy przepływomierz MIM został opracowany do pomiaru i monitorowania mniejszych i średnich przepływów cieczy przewodzących w rurach. Urządzenie działa zgodnie z zasadą pomiaru elektromagnetycznego. Zgodnie z prawem indukcji magnetycznej Faradaya, indukowane jest napięcie w przewodzie poruszającym się przez pole magnetyczne. Przewodzący przewodnik działa elektrycznie przewodzący środek pomiarowy. Napięcie indukowane w środku pomiarowym jest proporcjonalne do prędkości przepływu i dlatego jest wartością dla przepływu objętościowego. Płynące media muszą mieć minimalną przewodność. Indukowane napięcie jest odbierane przez dwie elektrody czujnikowe, które stykają się z czynnikiem pomiarowym i przesyłane do wzmacniacza pomiarowego. Natężenie przepływu zostanie obliczone na podstawie pola przekroju poprzecznego rury. Pomiar nie zależy od cieczy procesowej i jego właściwości materiałowe, takie jak gęstość, lepkość i temperatura. Dwa wyjścia można ustawić jako przełączniki, jako wyjście analogowe lub wyjście częstotliwościowe. Można również wybrać funkcję dozowania, gdzie wyjście 1 jest ustawione jako przełącznik NPN / PNP / PP, a wyjście 2 jest ustawione jako wejście sterujące.

Szczegóły techniczne

Sposób działania: elektromagnetyczny
Media: płyny przewodzące
Minimalna przewodność: 20 µS / cm
Max. średnia lepkość: 70 mm2 / s
Max. ciśnienie: 16 barów
Dokładność: <± (0,8% odczytu + 0,5% pełnej skali)
Powtarzalność: ± 0,2% pełnej skali
Pomiar temperatury mediów: rezystor PT1000
Czas reakcji t90 (wyjście alarmowe / wyjście impulsowe): <250 ms
Temperatura czasu reakcji t90 (sygnał wyjściowy): <20 s
Pozycja montażu: we wszystkich kierunkach
Odcinki poste napływowe/odpływowe: Wejście / wyjście - 3xDN / 2xDN
Obsługa: 4 optyczne pola dotykowe, możliwa obsługa w rękawiczkach
Obudowa: stal nierdzewna 1.4404, ekran projekcyjny PMMA

Wykonanie materiałowe elementów mających kontakt z medium

Przyłącze i obudowa: stal nierdzewna 1.4404
Części izolacyjne: PEEK
Elektrodes: stal nierdzewna 1.4404
Uszczelki: FKM
Zabezpieczenie: IP67
Temperatura medium: -20 ° C ... + 70 ° C
Temperatura otoczenia: -20 ° C ... + 60 °

Dane elektryczne przepływomierza typu MIM

Napięcie zasilania: 19-30 VDC, wewnętrzny pobór mocy max. 200 mA
Wyświetlacz: wyświetlacz TFT, 128x128 pikseli, orientacja wyświetlacza 1,4 " z regulacją 90 °
Wyświetl częstotliwość powtarzania: 0,5 ... 10 s, regulowana
Wyjście impulsowe: Push-Pull, swobodnie skalowalne, konfigurowalne dla sumatora częściowego i sumowanego
Wyjście częstotliwościowe: Push-Pull, swobodnie skalowalne, 2 kHz dla przektoczenia zakresu, fmin dla przepływu minimalnego = 50 Hz fmax dla dla przepływu maksymalbego FS = 1000 Hz
Wyjście alarmowe: NPN, PNP, Push-Pull, konfigurowalne maks. 30 VDC, maks. 200 mA zabezpieczenie przed zwarciem
Wyjście analogowe: aktywne, 3-przewodowe, 0 (4) -20 mA, maks. obciążenie 500 OHM lub 0-10 VDC, (Ri = 500 OHM)
Wejście sterujące: sygnał aktywny max. 30 VDC, syhnał niski 0-10VDC, sygnał wysoki 15-30VDC
Funkcja dozowania: Wyjście dozujące OUT2: Push-Pull, High active Wejście sterujące OUT1: START / STOP 0,5 s <udo <4 s RESET udo> 5 s

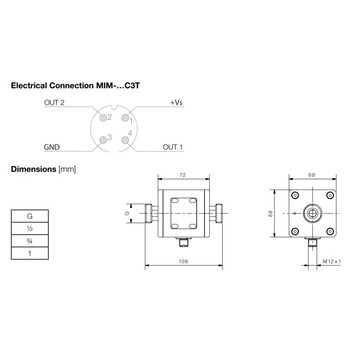

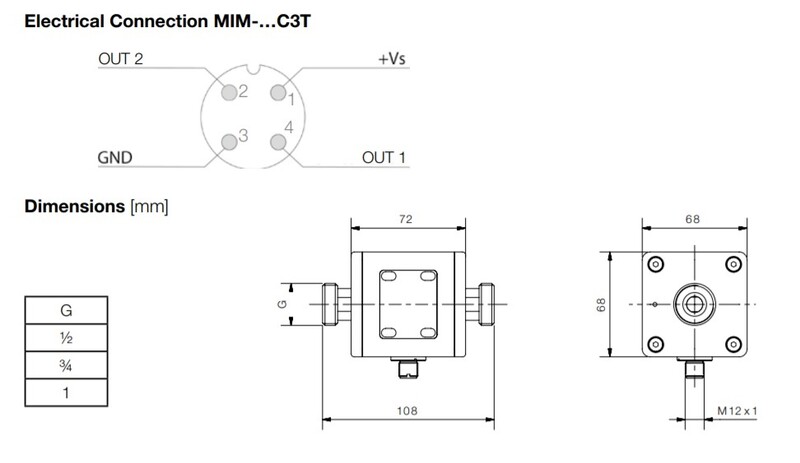

Podłączenie elektryczne: wtyczka M12, 4-pinowa
