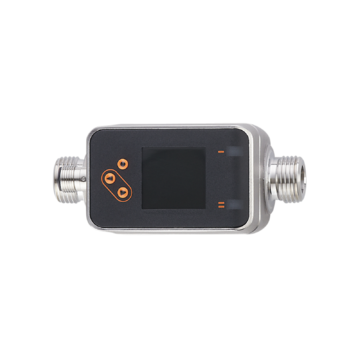

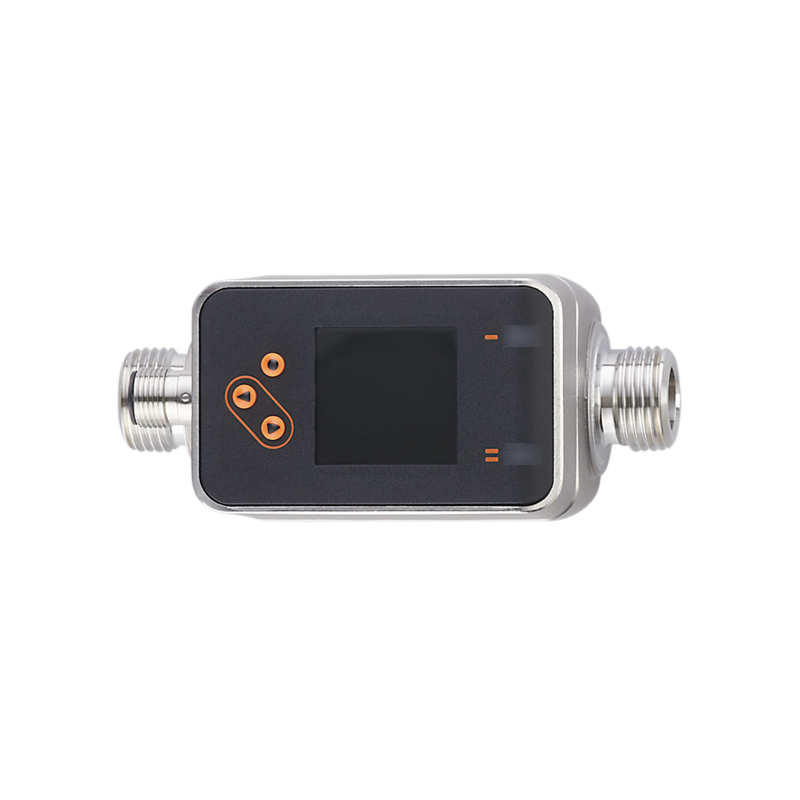

SM4120 - SMR14XGXFRKG/US-100
Przepływomierz magneto-indukcyjny firmy IFM, zakres 5...5000 ml/min, przyłącze G 1/4 DN6, sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; sygnał częstotliwościowy; (konfigurowalne)
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Z wyjściem przełączającym, analogowym i impulsowym
- Czytelny kolorowy wyświetlacz z funkcją przełączania barw czerwona / zielona
- Nie są wymagane proste odcinki na wlocie i wylocie
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | G 1/4 DN6 uszczelka płaska | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Media | Ciecze przewodzące; woda; roztwory wodne | |
| Uwaga na temat mediów | przewodność: ? 20 µS/cm lepkość: < 70 mm2/s (40 °C) |
|
| Temperatura medium [°C] | -20...90 | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,6 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 80 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 5 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wejścia | resetowanie licznika | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; sygnał częstotliwościowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Wyjście impulsowe | pomiar ilości przepływu | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [ml/min] | 5...5000 | |
| Zakres wyświetlacza [ml/min] | -6000...6000 | |
| Rozdzielczość [ml/min] | 1 | |
| Punkt przełączania SP [ml/min] | 33...5000 | |
| Punkt resetu rP [ml/min] | 7...4974 | |
| Punkt początkowy wyjścia analogowego ASP [ml/min] | 0...3993 | |
| Punkt końcowy wyjścia analogowego AEP [ml/min] | 1007...5000 | |
| Odcięcie przy niskim przepływie LFC [ml/min] | 5...250 | |
| Częstotliwość końcowa, FEP [ml/min] | 1005...5000 | |
| Częstotliwość punktu końcowego, FRP [Hz] | 1...10000 | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Długość impulsu [s] | 0,005...2 | |
| Wartość impulsu | 0,001...99990000 I | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -20...90 | |
| Zakres wyświetlacza [°C] | -42...112 | |
| Rozdzielczość [°C] | 0,1 | |
| Punkt przełączania SP [°C] | -19,6...90 | |
| Punkt resetu rP [°C] | -20...89,6 | |
| Wyjście analogowe / dolna wartość [°C] | -20...68 | |
| Wyjście analogowe / górna wartość [°C] | 2...90 | |
| W krokach co [°C] | 0,1 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,2 % MEW) | |
| Powtarzalność | ± 0,2 % MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 2,5 (Q > 1 l/min) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Opóźnienie rozruchu [s] | 0...50 | |
| Czas reakcji [s] | < 0,25; (dAP = 0, T09) | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Czas reakcji [s] | 15; (Q > 1 l/min, T09) | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; Wyjście częstotliwościowe; wyjście prądowe / impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 3 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 6 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 943 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Temperatura składowania [°C] | -25...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | ||
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6: | 5 g (10...2000 Hz) | |
| MTTF [lata] | 114 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I014 | |
| Numer UL | E174189 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 706,9 | |
| Materiał | stal nierdzewna (1.4408/316); stal nierdzewna (1.4404 / 316L); PC; PBT + PC-GF30 | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; włókno węglowe PEEK; EPDM; Centellen | |
| Przyłącze procesowe | G 1/4 DN6 uszczelka płaska | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Kolorowy wyświetlacz 1,44", 128 x 128 pikseli | ||
| 2 x LED, kolor żółty | ||
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
